Wartung

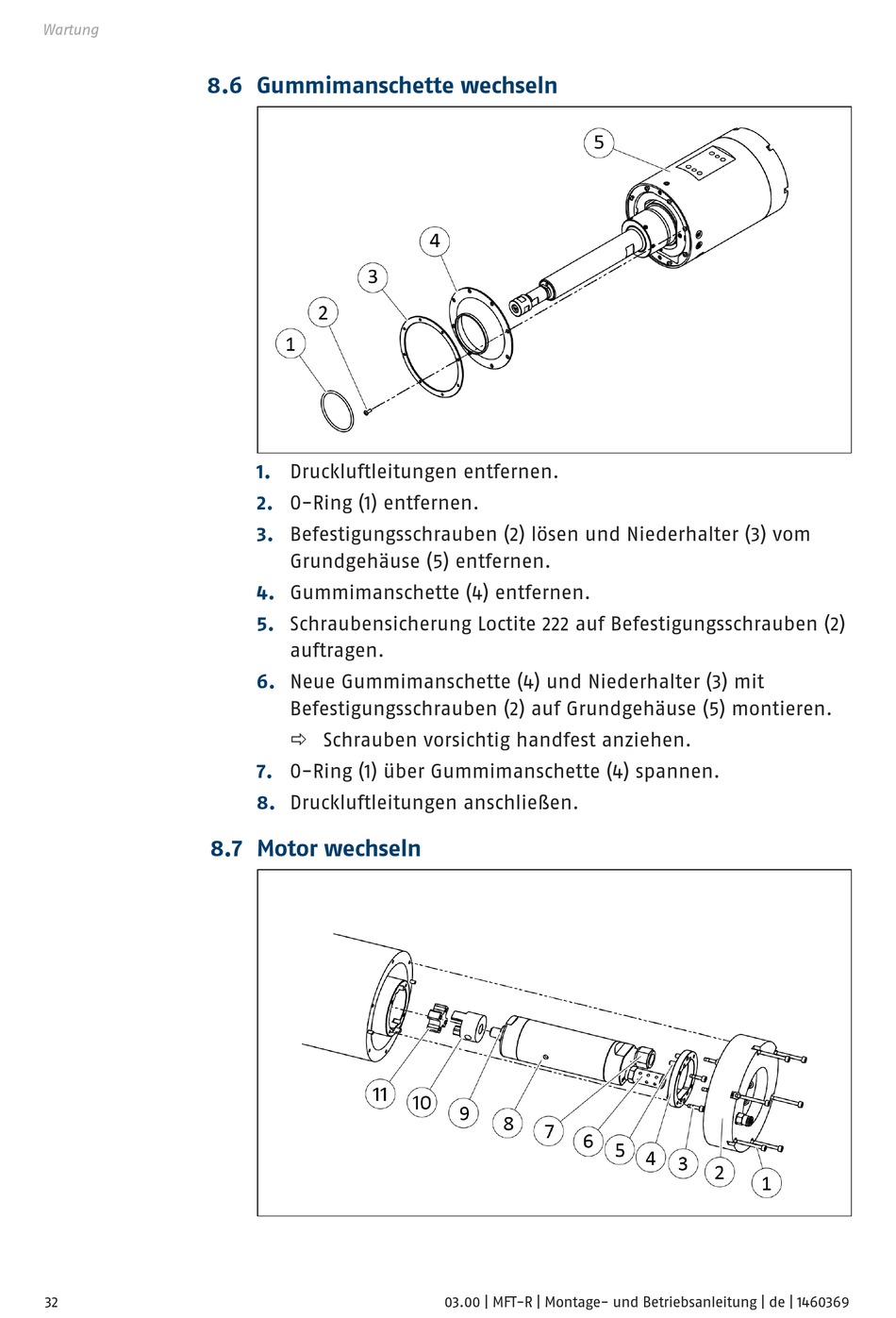

8.6 Gummimanschette wechseln

8.7 Motor wechseln

32
1. Druckluftleitungen entfernen.
2. O-Ring (1) entfernen.
3. Befestigungsschrauben (2) lösen und Niederhalter (3) vom
Grundgehäuse (5) entfernen.
4. Gummimanschette (4) entfernen.
5. Schraubensicherung Loctite 222 auf Befestigungsschrauben (2)
auftragen.
6. Neue Gummimanschette (4) und Niederhalter (3) mit
Befestigungsschrauben (2) auf Grundgehäuse (5) montieren.
ð Schrauben vorsichtig handfest anziehen.
7. O-Ring (1) über Gummimanschette (4) spannen.
8. Druckluftleitungen anschließen.
03.00 | MFT-R | Montage- und Betriebsanleitung | de | 1460369
