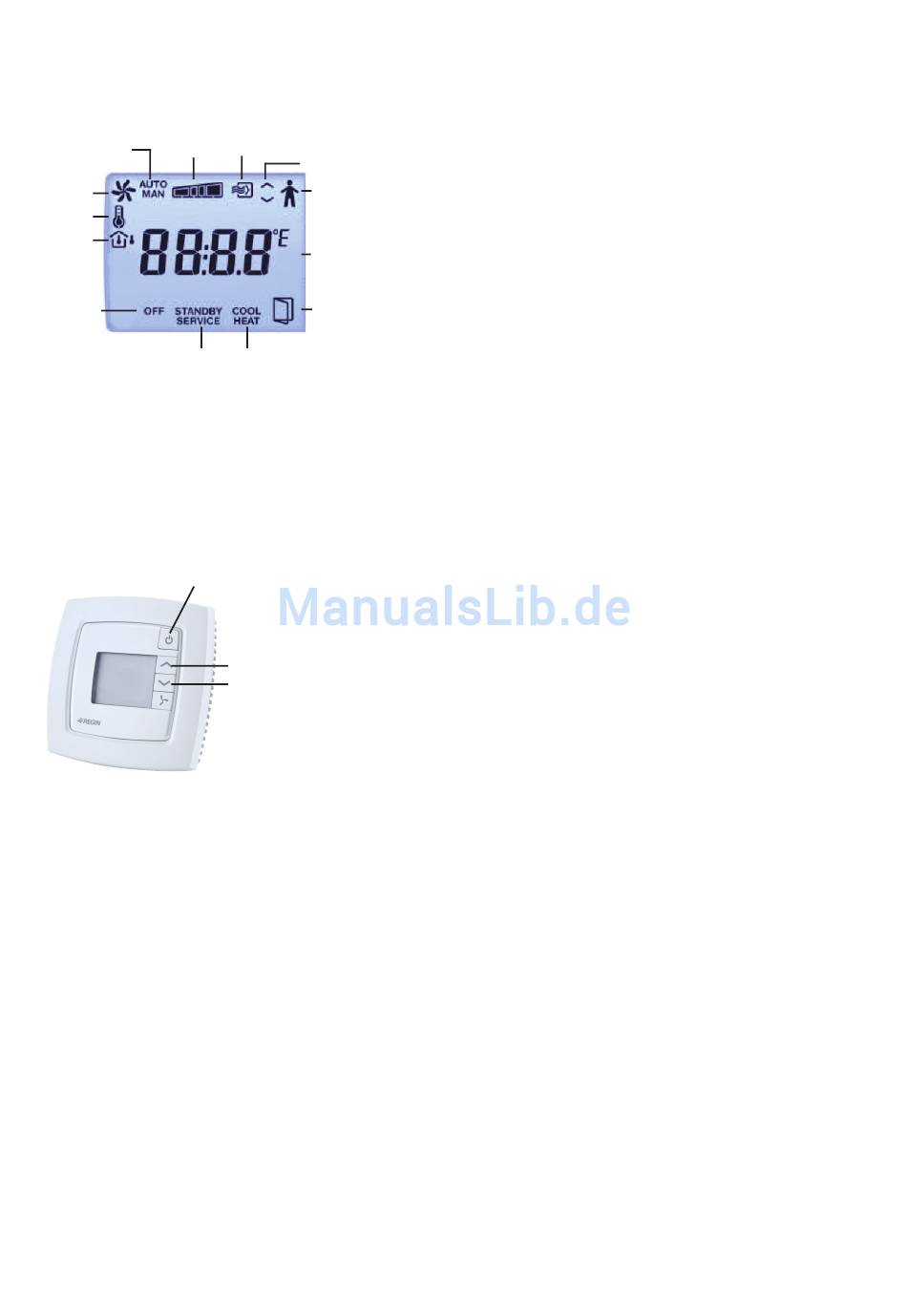

Benutzung des Displays
Das Display zeigt folgende Symbole:
Gegenwärtige
Auto/Hand-
Ventilatorstufe
Anzeige für den
(0, 1, 2, 3)
Ventilator
Ventilator
Sollwert
Innen-/
Außentemp.
AUS:
Nicht belegt
(zeigt
auch die
Temperatur)
oder Aus-
STANDBY:
Anzeige
Standby-Anzeige
(nur AUS)
SERVICE:
Parameter einstellen
Mit Hilfe der Bedientasten können über das Display
verschiedene Werte im Parametermenü eingestellt
werden. Die Werte können mit den HOCH- und
RUNTER-Tasten verändert und die Änderung mit der
Präsenztaste bestätigt werden.
Präsenztaste
Reglerfunktionen
RC-C3DFOC kann für verschiedene Regelmodi/
Regelsequenzen konfi guriert werden:
Heizung
Heizen/Heizen
Heizung/Kühlung über Change-over
Heizen/Kühlen
Heizen/Kühlen mit VVS-Regelung und
Stoßlüftungsfunktion
Heizen/Kühlen mit VVS-Regelung
Kühlen
Kühlen/Kühlen
Heizung/Heizung oder Kühlung mittels Change-over
Betriebsmodi
Es gibt fünf verschiedene Betriebsmodi: Aus, Nicht
belegt, Stand-by, Belegt und Bypass. Belegt ist der
voreingestellte Betriebsmodus. Er kann über das Display
im Parametermenü auf Stand-by umgestellt werden. Die
Betriebsmodi können über einen zentralen Befehl mittels
Präsenzmelder oder der Präsenztaste aktiviert werden.
2
Stoßlüftung
Veränderbarer Wert
Präsenzsymbol
Aktuelle
Raumtemperatur
°C mit einer
Kommastelle
Offenes Fenster
KÜHL./HEIZ.: Zeigt an, ob
der Regler gemäß dem
Heiz- oder Kühlsollwert
regelt
HOCH
RUNTER
RC-C3DFOC
Aus: Heizen und Kühlen sind nicht aktiv. Der Frostschutz
ist dennoch weiterhin aktiv (Werkeinstellung (FS)=8°C).
Der Betriebsmodus Aus wird bei geöffnetem Fenster
aktiviert.
Nicht belegt: Der Raum, in dem sich der Regler befi ndet,
ist für einen längeren Zeitraum nicht belegt, z. B. in den
Ferien oder an langen Wochenenden. Sowohl Heizen
als auch Kühlen sind auf ein Temperaturintervall mit
konfi gurierbaren Min.-und Max.-Temperaturen begrenzt
(WE Min=15°C, Max=30°C) aktiv.
Stand-by: Der Raum befi ndet sich im Energiesparmodus
und wird im Moment nicht benutzt. Das kann z. B.
nachts, an Wochenenden, abends usw. sein. Der Regler
schaltet automatisch in den Betriebsmodus Belegt um,
sobald jemand den Raum betritt. Sowohl Heizen als
auch Kühlen sind auf ein Temperaturintervall um den
einstellbaren Sollwert begrenzt (WE Heizsollwert=-3°C,
Kühlsollwert=+3°C).
Belegt: Der Raum ist belegt und es gilt der
Komfortmodus. Der Regler regelt die Temperatur gemäß
dem Heiz- (WE=22°C) oder Kühlsollwert (WE=24°C).
Bypass: Die Raumtemperatur wird wie im Betriebsmodus
Belegt geregelt. Der Ausgang für Stoßlüftung ist ebenfalls
aktiv. Dieser Betriebsmodus ist beispielsweise für
Konferenzräume nützlich, in denen sich eine begrenzte
Zeit lang viele Personen gleichzeitig aufhalten.
Ist Bypass durch das Drücken der Präsenztaste aktiviert
worden, schaltet der Regler nach einer einstellbaren
Zeit (WE=2 Stunden) automatisch wieder auf den
voreingestellten Modus um (Belegt oder Stand-by).
Wird ein Präsenzmelder verwendet, schaltet der Regler
nach 10 Minuten Abwesenheit automatisch in den
voreingestellten Betriebsmodus um.
Präsenzmelder
Durch das Anschließen eines Präsenzmelders kann
RC-C3DFOC zwischen Bypass und dem voreingestellten
Betriebsmodus (Belegt oder Stand-by) umschalten.
Die Temperatur wird nach Bedarf geregelt. Dadurch
wird Energie gespart und die Temperatur auf einem
angenehmen Niveau gehalten.
Die Präsenztaste
Wird die Präsenztaste kürzer als 5 Sekunden gedrückt,
während sich der Regler im voreingestellten Betriebs-
modus befi ndet, schaltet der Regler in den Betriebsmodus
Bypass um. Wird die Präsenztaste kürzer als 5 Sekunden
gedrückt, während der Regler im Bypass-Modus ist,
schaltet er in den voreingestellten Betriebsmodus zurück.
Wird die Präzenztaste hingegen länger als 5 Sekunden
gedrückt, schaltet der Regler unabhängig vom aktuellen
Betriebsmodus in den Betriebsmodus Aus/Nicht belegt
um. Über das Display oder Regio tool
werden, welcher Betriebsmodus (Aus und Nicht belegt)
bei „Abschalten" (WE=Nicht belegt) aktiviert werden
soll. Wird im gewählten Abschaltmodus die Präsenztaste
kürzer als 5 Sekunden gedrückt, wechselt der Regler
wieder in den Bypassmodus.
Stoßlüftung
Regio hat eine eingebaute Funktion für Stoßlüftung.
RC-C3DFOC hat keinen Ausgang für Stoßlüftungsklap-
pen. Stattdessen wird die Stoßlütungs im Bypass-Modus
aktiviert, wenn die klappensteuerung durch ein
übergordnetes SCADA System freigegeben wird.
kann eingestellt
©
