RF Rx SW868/SW915/SW917/SW922-4S
Montage- und Anschlussanleitung / Funk-Empfänger
Mounting and wiring instructions / Wireless receiver
Deutsch (Originalbetriebsanleitung)

Einlernen der Sender

Der Ausgang des Empfängers kann von maximal 40 Sendern geschal-
tet werden. Dafür jeden Sender einmalig im Empfänger einlernen.
- Taster LRN ca. 1 s drücken
→ LED MD blinkt langsam (2 Hz).
- Kanalwahl: Taster SEL drücken.
- Den einzulernenden Sender betätigen
→ die dem Kanal entsprechende LED erlischt kurz.
- Einlern-Modus verlassen: Taster LRN ca. 1 s drücken
→ LED MD leuchtet.
Löschen eines Senders
- Taster LRN ca. 1 s drücken
→ LED MD blinkt langsam (2 Hz)
→ Einlern-Modus aktiv.
- Taster LRN loslassen.
→ LED 1 leuchtet.
- Taster LRN für 5 s drücken
→ LED MD blinkt schnell (5 Hz)
→ Lösch-Modus aktiv..
- Kanalwahl: Taster SEL drücken.
- Den zu löschenden Sender betätigen
→ die dem Kanal entsprechende LED blinkt kurz.
- Lösch-Modus verlassen: Taster LRN ca. 1 s drücken.

Invertiertes Einlernen eines Senders

- Prozedur wie beim Einlernen, aber Sender muss betätigt sein, bevor
die Prozedur mit LRN eingeleitet wird.
Löschen aller Sender
- Taster LRN ca. 1 s drücken → LED MD blinkt langsam (2 Hz)
→ Einlern-Modus aktiv.
- Taster LRN loslassen.
→ LED 1 leuchtet.
- Taster LRN für 5 s drücken
→ LED MD blinkt schnell (5 Hz)
→ Lösch-Modus aktiv..
- LED 1 leuchtet
→ Taster LRN nicht mehr drücken.
- Taster LRN für 5 s erneut drücken, bis LED MD erlischt.
- LED MD leuchtet und LED 1 blinkt schnell
→ Taster LRN nicht mehr drücken.
- Betriebsart wurde auf Standard zurückgesetzt.
SMA Antennenbuchse
Wartung und Reinigung
.steute empfiehlt eine regelmäßige Wartung wie folgt:
1. Schmutzreste entfernen: Gehäuse nur von außen reinigen.
Gerät gemäß IP-Schutzart reinigen. Zur Reinigung ein weiches
Tuch und Wasser oder milde Haushaltsreiniger verwenden.
Nicht mit Druckluft reinigen.
2. Beschädigte Teile austauschen.
3. Funktion testen.

Entsorgung

- Nationale, lokale und gesetzliche Bestimmungen zur
Entsorgung beachten.
- Materialien getrennt dem Recycling zuführen.
4 / 16

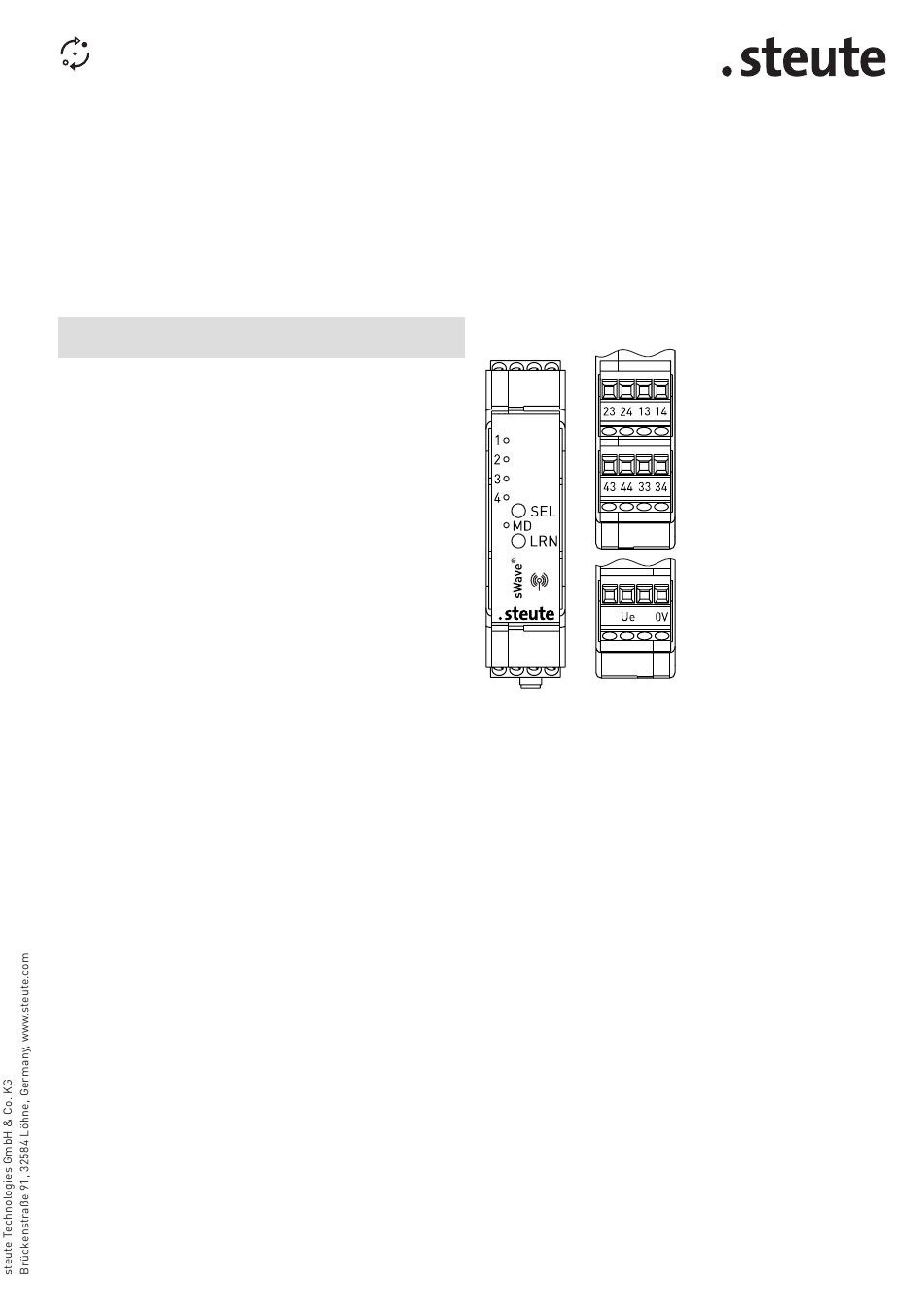

13-14 K1 Relais
