Electrolux EOB 6680 Benutzerinformation
Elektro-einbaubackofen
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Electrolux EOB 6680
Inhaltszusammenfassung für Electrolux EOB 6680

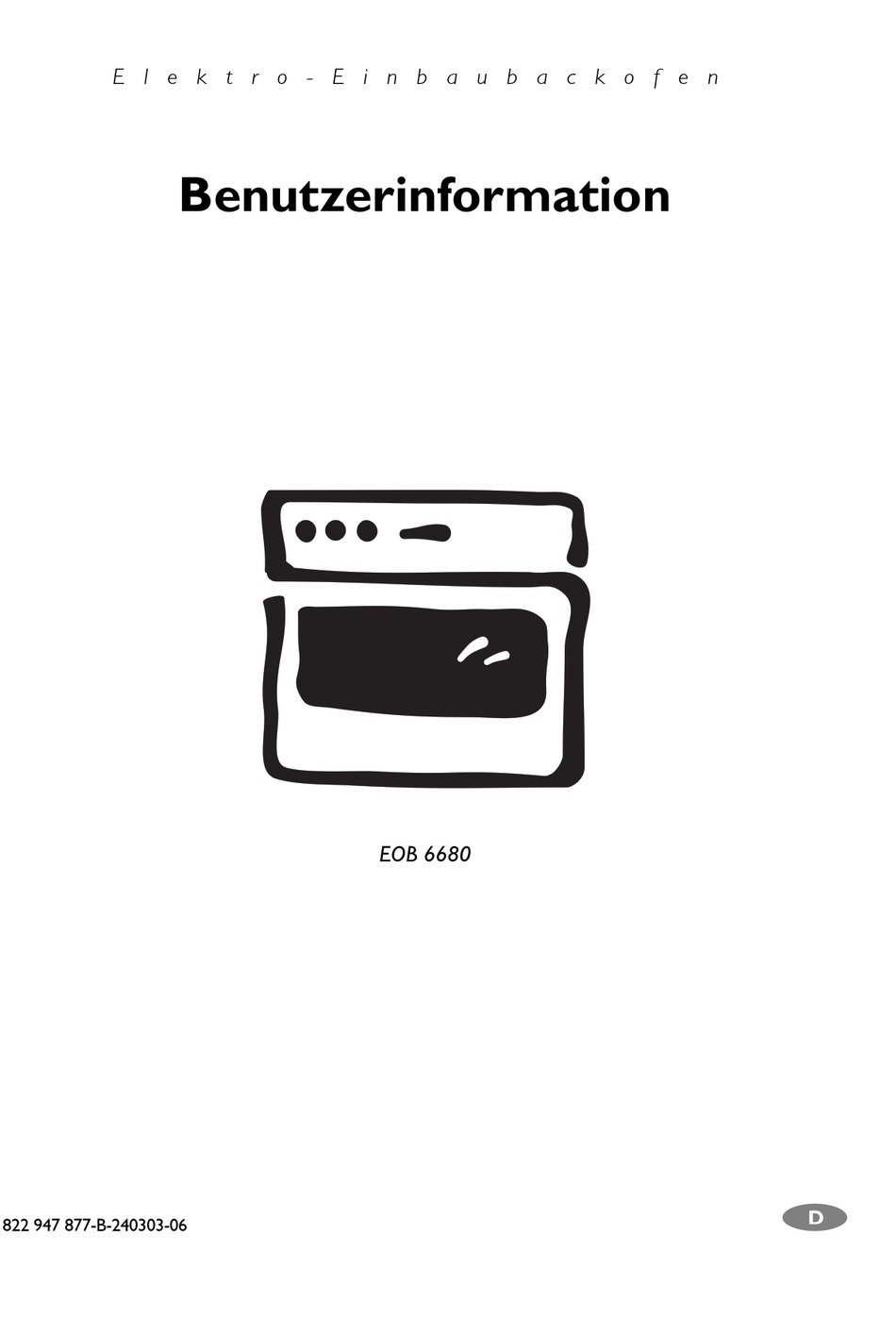

- Seite 1 E l e k t r o - E i n b a u b a c k o f e n Benutzerinformation EOB 6680 822 947 877-B-240303-06...
- Seite 2 Sehr geehrte Kundin, sehr geehrter Kunde, lesen Sie bitte diese Benutzerinformation sorgfältig durch. Beachten Sie vor allem den Abschnitt „Sicherheitshinweise“ auf den ersten Seiten. Bewahren Sie bitte diese Benutzerinformation zum späteren Nach- schlagen auf. Geben Sie sie an eventuelle Nachbesitzer des Gerätes weiter. Folgende Symbole werden im Text verwendet: Sicherheitshinweise Warnung: Hinweise, die Ihrer persönlichen Sicherheit dienen.
-
Seite 3: Inhaltsverzeichnis
Inhalt Gebrauchsanweisung ........Sicherheit . - Seite 4 Reinigung und Pflege ......... . Gerät von außen .
-
Seite 5: Gebrauchsanweisung
Gebrauchsanweisung Sicherheit Elektrische Sicherheit • Das Gerät darf nur durch einen konzessionierten Fachmann ange- schlossen werden. • Bei Störungen oder Beschädigungen am Gerät: Sicherungen herausdre- hen bzw. ausschalten. • Die Reinigung des Gerätes mit einem Dampfstrahl- oder Hochdruckreini- ger ist aus Sicherheitsgründen verboten. •... -
Seite 6: So Vermeiden Sie Schäden Am Gerät
So vermeiden Sie Schäden am Gerät • Legen Sie den Backofen nicht mit Alufolie aus und stellen Sie kein Back- blech, keinen Topf etc. auf den Boden, da sonst das Backofenemail durch den entstehenden Hitzestau beschädigt wird. • Obstsäfte, die vom Backblech tropfen, hinterlassen Flecken, die sich nicht mehr entfernen lassen. -
Seite 7: Gerätebeschreibung
Gerätebeschreibung Gesamtansicht Bedienblende Türgriff Vollglastür... -
Seite 8: Bedienblende
Bedienblende Zeit-/Temperatur-Anzeige Zeit-/Temperatur-Wahl Backofen-Funktionen Temperatur-Abfrage Uhr-Funktions-Taste Ausstattung Backofen Oberhitze und Grillheizkörper Backofenbeleuchtung Einsatzebenen Fettfilter Backofenbeleuchtung Rückwandheizkörper Unterhitze Einschubgitter, herausnehmbar... -
Seite 9: Zubehör Backofen
Zubehör Backofen Kombi-Rost Für Geschirr, Kuchenformen, Braten und Grillstücke Backblech Für Kuchen und Plätzchen Universalpfanne Für Braten bzw. als Auffanggefäß für Fett... -
Seite 10: Vor Dem Ersten Gebrauch
Vor dem ersten Gebrauch Tageszeit einstellen Der Backofen funktioniert nur mit eingestellter Zeit. Nach dem elektrischen Anschluss oder einem Stromausfall blinkt der Pfeil für „Tageszeit W“. Mit dem Schalter +/- die aktuelle Ta- geszeit einstellen. 5 Sekunden warten. Das Blinken erlischt und die Uhr zeigt die eingestellte Tageszeit. -
Seite 11: Erstes Reinigen
Erstes Reinigen Bevor Sie den Backofen das erste Mal benutzen, sollten Sie ihn gründlich reinigen. Achtung: Benutzen Sie keine scharfen, scheuernden Reinigungsmittel! Die Oberfläche könnte beschädigt werden. Verwenden Sie bei Metallfronten handelsübliche Pflegemittel. 1.Schalter Backofen-Funktionen auf Beleuchtung L stellen. 2.Alle Zubehörteile und Einschubgitter entnehmen und mit warmer Spülmit- tellauge reinigen. -
Seite 12: Bedienen Des Backofens
Bedienen des Backofens Backofen ein- und ausschalten Temperatur-Anzeige Zeit-Anzeige Backofen-Funktionen Zeit-/Temperatur-Wahl Temperatur-Abfrage Uhr-Funktions-Taste... -
Seite 13: Backofen Einschalten
Backofen einschalten Drehen Sie den Schalter „Backofen- Funktionen“ auf die gewünschte Funktion. Die Temperatur-Anzeige zeigt die Vorschlagstemperatur für die gewähl- te Backofen-Funktion. Der Backofen beginnt zu heizen. Ist die eingestellte Temperatur erreicht, ertönt ein Signal. Backofentemperatur ändern Schalter +/- drehen, um die Temperatur nach oben oder unten zu verändern. -
Seite 14: Backofen Ausschalten
Backofen ausschalten Zum Abschalten des Backofens den Schalter „Backofen-Funktionen“ in die Null-Position drehen. Kühlgebläse Das Gebläse schaltet sich automatisch ein, sobald der Backofen in Betrieb genommen wird, um die Geräteoberflächen kühl zu halten. Nachdem der Backofen ausgeschaltet wurde, läuft das Gebläse noch weiter, um das Ge- rät abzukühlen und schaltet sich dann selbständig ab. -
Seite 15: Backofen-Funktionen
Backofen-Funktionen Für den Backofen stehen Ihnen folgende Funktionen zur Verfügung: Die Funktionen Ober-/Unterhitze ¡ und Infrabraten » enthalten eine au- tomatische Schnellaufheizung. Diese stellt sicher, dass die gewählte Tem- peratur schnellstmöglich erreicht wird. L Backofenbeleuchtung Mit dieser Funktion können Sie den Backofeninnenraum, z.B. zum Reinigen, beleuchten. -
Seite 16: Rost, Blech Und Universalpfanne Einsetzen
O Oberhitze Temperaturvorschlag: 120°C Zum Überbacken von Backwaren und für Aufläufe. Der Oberhitze-Heizkörper ist in Betrieb. U Unterhitze Temperaturvorschlag: 120°C Zum Nachbacken von Kuchen mit krossen Böden. Der Unterhitze-Heizkörper ist in Betrieb. Rost, Blech und Universalpfanne einsetzen Blech und Universalpfanne einsetzen: Die Bleche sind mit einer kleinen Auswöl- bung rechts und links versehen. -
Seite 17: Uhr-Funktionen
Uhr-Funktionen Dauer d Zum Einstellen wie lange der Backofen in Betrieb sein soll. Kurzzeit G Zum Einstellen einer Kurzzeit. Nach Ablauf ertönt ein Signal. Diese Funktion ist ohne Auswirkung auf den Backofenbetrieb. Ende e Zum Einstellen wann sich der Backofen wieder ausschalten soll. Tageszeit W Zum Einstellen, Ändern oder Abfragen der Tageszeit (siehe auch Kapitel „Vor dem ersten Gebrauch“). - Seite 18 Kurzzeit G 1.Taste Uhr-Funktion T so oft drücken, bis der Pfeil Kurzzeit G blinkt. 2.Mit dem Schalter +/- die gewünschte Kurzzeit einstellen. (Max. 99 Minuten). Nach ca. 5 Sekunden zeigt die Anzeige die verbleibende Zeit. Der Pfeil Kurzzeit G leuchtet. Wenn die Zeit abgelaufen ist, ertönt für 2 Minuten ein Signal.
- Seite 19 Dauer d 1.Backofen-Funktion und Temperatur wählen. 2.Taste Uhr-Funktion T so oft drücken, bis der Pfeil Dauer d blinkt. 3.Mit dem Schalter +/- die gewünschte Gardauer einstellen. Der Pfeil Dauer d leuchtet. Wenn die Zeit abgelaufen ist ertönt für 2 Minuten ein Signal. Der Backofen schaltet sich aus.
- Seite 20 Ende e 1.Backofen-Funktion und Temperatur wählen. 2.Taste Uhr-Funktion T so oft drücken, bis der Pfeil Ende e blinkt. 3.Mit dem Schalter +/- die gewünschte Abschaltzeit einstellen. Der Pfeil Ende e leuchtet. Wenn die Zeit abgelaufen ist ertönt für 2 Minuten ein Signal. Der Backofen schaltet sich aus.
- Seite 21 Dauer d und Ende e kombiniert Dauer und Ende können gleichzeitig verwendet werden, wenn der Backofen zu einem späteren Zeitpunkt automatisch ein- und ausgeschaltet werden soll. 1.Backofen-Funktion und Temperatur wählen. 2.Mit der Funktion Dauer d Zeit einstel- len, die das Gericht zum Garen benö- tigt.
- Seite 22 Tageszeit ändern W 1.Taste Uhr-Funktion T so oft drücken, bis der Pfeil Tageszeit W blinkt. 2.Mit dem Schalter +/- die aktuelle Ta- geszeit einstellen. 3.Nach ca. 5 Sekunden erlischt das Blin- ken des Pfeiles und die Uhr zeigt die eingestellte Tageszeit an. Das Gerät ist wieder betriebsbereit.
-
Seite 23: Weitere Funktionen
Weitere Funktionen Zwischen 22:00 und 6:00 Uhr wird die Helligkeit der Anzeige automatisch reduziert Zeit-Anzeige ausschalten Durch das Ausschalten der Zeit-Anzeige können Sie Energie einsparen. Das Gerät muss ausgeschaltet sein. • Taste Temperaturabfrage C ca. 2 Sekunden gedrückt halten, bis die An- zeige dunkel wird. -
Seite 24: Sicherheitsabschaltung Des Backofens
Sicherheitsabschaltung des Backofens Wird der Backofen nach einer bestimmten Zeit nicht ausgeschaltet oder die Temperatur nicht verändert, schaltet er sich automatisch ab. In der Temperatur-Anzeige blinkt die zuletzt eingestellte Temperatur und es ertönt ein Signal. Der Backofen schaltet sich ab bei einer Backofentemperatur von: - 120 °C nach 12,5 Stunden... -
Seite 25: Mechanische Türverriegelung
Mechanische Türverriegelung Bei Auslieferung des Gerätes ist die Türverriegelung deaktiviert. Türverriegelung aktivieren Schieber nach vorne ziehen, bis dieser einrastet. Backofentür öffnen 1.Tür zudrücken. 2.Schieber drücken und gedrückt halten. 3.Tür öffnen. Backofen schließen Tür schließen, ohne den Schieber zu drücken. Türverriegelung deaktivieren Den Schieber bis an die Blende hineindrücken. -
Seite 26: Anwendungen, Tabellen Und Tipps
Anwendungen, Tabellen und Tipps Backen Zum Backen die Backofen-Funktion Heißluft ¥ oder Ober-/Unterhitze ¡ verwenden. Beim Backen Fettfilter herausnehmen, da sich der Backvorgang sonst verlängert und die Oberfläche ungleichmäßig bräunt. Backformen • Für Ober-/Unterhitze ¡ eignen sich Formen aus dunklem Metall und be- schichtete Formen. - Seite 27 Allgemeine Hinweise • Beachten Sie, dass die Einsatzebenen von unten nach oben gezählt wer- den. • Backblech mit der Abschrägung nach vorne einsetzen! • Kuchen in Formen immer in die Mitte des Rostes stellen. • Sie können mit Heißluft ¥ oder Ober-/Unterhitze ¡ auch zwei Formen gleichzeitig nebeneinander auf dem Rost backen.
-
Seite 28: Backtabelle
Backtabelle Die angegebenen Backzeiten sind Richtwerte. Empfohlene Garmethoden, Einsatzebene und Temperaturen sind fettge- druckt. Heißluft ¥ Ober-/Unterhitze ¡ Back- Tempera- Einsatz- Tempera- Einsatz- Gebäckart zeit in tur in °C ebene tur in °C ebene Minuten Rührteig Rodon- oder 150-170 160-180 50-70 Napfkuchen Königs/Sandku-... - Seite 29 Heißluft ¥ Ober-/Unterhitze ¡ Back- Tempera- Einsatz- Tempera- Einsatz- Gebäckart zeit in tur in °C ebene tur in °C ebene Minuten Hefeteig Rodon/Napfku- 150-170 160-180 45-60 chen Hefezopf/-kranz, 150-170 170-190 30-40 Striezel Butter-/Zucker- kuchen, Bienen- 160-180 190-200* 25-30 stich Streuselkuchen 150-170 180-190 20-40...
- Seite 30 Heißluft ¥ Ober-/Unterhitze ¡ Back- Tempera- Einsatz- Tempera- Einsatz- Gebäckart zeit in tur in °C ebene tur in °C ebene Minuten geriebene Teige Schweizer Apfel- 210-230* 35-50 wähe Schweizer Käse- 210-230* 40-50 wähe Spinat-/Gemüse- kuchen, Quiche 190-210* 40-60 Lorraine Brot und Brötchen Heidebrot 170-190* 190-210*...
-
Seite 31: Braten
Braten Zum Braten die Backofen-Funktion Infrabraten » oder Ober-/Unterhitze ¡ verwenden. Bratgeschirr • Zum Braten ist jedes hitzebeständige Geschirr geeignet (Herstelleranga- ben beachten!). • Bei Geschirr mit Kunststoffgriffen darauf achten, dass diese hitzebestän- dig sind (Herstellerangaben beachten!). • Große Braten können Sie direkt im Universalblech oder auf dem Rost mit untergesetztem Universalblech braten (z. -
Seite 32: Brattabelle
Brattabelle Ober-/ Infrabraten » Fleischart Menge Zeit Unterhitze ¡ Ein- Tempe- Ein- Tempe- Gewicht satz- ratur satz- ratur Std.:Min ebene °C ebene °C Rindfleisch Schmorbra- 1-1,5 kg 200-250 2:00-2:30 Roastbeef je cm oder Filet Höhe je cm - innen rot 250-270* 190-200 0:05-0:06 Höhe... - Seite 33 Ober-/ Infrabraten » Fleischart Menge Zeit Unterhitze ¡ Ein- Tempe- Ein- Tempe- Gewicht satz- ratur satz- ratur Std.:Min ebene °C ebene °C Lamm Lammkeule, 1-1,5 kg 210-220 150-170 1:15-2:00 Lammbraten Lammrücken 1-1,5 kg 210-220 160-180 1:00-1:30 Wild Hasenrü- cken, Hasen- bis 1 kg 220-250* 160-170 0:25-0:40...
-
Seite 34: Grillen
Grillen Zum Grillen die Backofen-Funktion Infrarot Grill ¸ oder Infrarot Flächengrill º mit der Temperatureinstellung verwenden. Achtung: Grillen immer bei geschlossener Backofentür. Den leeren Backofen mit den Grill-Funktionen immer 5 Minuten vorhei- zen! Grill-Geschirr • Zum Grillen Rost und Universalpfanne gemeinsam benutzen. Einsatzebenen •... - Seite 35 Tempe- Funk- Universal- Grill- Grillzeit in Grillgut ratur tion pfanne rost Minuten in °C Einsatzebene Seite Seite Infrarot 4 Filetsteaks, Flächen- medium grill 2 halbe Infrarot- 15-20 15-20 Hähnchen grill Infrarot 4 halbe Flächen- 15-20 15-20 Hähnchen grill Infrarot 1-4 Hähnchen- Flächen- schenkel grill...
-
Seite 36: Einkochen
Einkochen Zum Einkochen die Backofen-Funktion Unterhitze U verwenden. Einkoch-Geschirr • Zum Einkochen nur handelsübliche Gläser gleicher Größe verwenden. Gläser mit Twist-Off- oder Bajonettverschluss und Metalldosen sind ungeeignet. Einsatzebenen • Zum Einkochen die 1. Einsatzebene von unten verwenden. Hinweise zum Einkochen •... -
Seite 37: Einkochtabelle
Einkochtabelle Die angegebenen Einkochzeiten und Temperaturen sind Richtwerte. im ausge- Einkochen Tempe- Weiter schalteten Einkochgut ratur kochen bei Perlbeginn Backofen in°C 100°C Min. Min. stehen lassen Beerenobst Erdbeeren, Blau- beeren, Himbeeren, 160-170 35-45 reife Stachelbeeren Unreife Stachel- 160-170 35-45 10-15 beeren Steinobst Birnen, Quitten,... -
Seite 38: Dörren Mit Heißluft
Dörren mit Heißluft Verwenden Sie mit Butterbrot- oder Backpapier belegte Roste. Sie erzielen ein besseres Ergebnis, wenn Sie nach halber Dörrzeit den Backofen aus- schalten. Öffnen und auskühlen lassen, am besten über Nacht. Danach Dörrgut fertig dörren. Zeit in Stunden Temperatur in °C (Richtwert) Gemüse... -
Seite 39: Reinigung Und Pflege
Reinigung und Pflege Warnung: Die Reinigung des Gerätes mit einem Dampfstrahl- oder Hoch- druckreiniger ist aus Sicherheitsgründen verboten! Gerät von außen • Die Frontseite des Gerätes mit einem weichen Tuch und warmer Spüllau- ge abwischen. • Verwenden Sie keine Scheuermittel, scharfen Reinigungsmittel oder scheuernden Gegenstände. -
Seite 40: Einschubgitter
Einschubgitter Zur Reinigung der Seitenwände lassen sich die Einschubgitter auf der linken und rechten Seite im Backofen abnehmen. Einschubgitter abnehmen Gitter zuerst vorne von der Backofen- wand wegziehen (1) und dann hinten aushängen (2). Einschubgitter einsetzen Wichtig! Die abgerundeten Enden der Führungsstäbe müssen nach vorne wei- sen! Zum Einbau Gitter zuerst hinten wieder... -
Seite 41: Backofenbeleuchtung
Backofenbeleuchtung Warnung: Stromschlaggefahr! Vor dem Austausch der Backofenlampe: – Backofen ausschalten! – Sicherungen am Sicherungskasten herausdrehen bzw. ausschalten. Zum Schutz der Backofenlampe und der Glasabdeckung ein Tuch auf den Boden des Backofens legen. Backofenlampe austauschen/Glasab- deckung reinigen 1.Glasabdeckung durch drehen nach links abnehmen und reinigen. -
Seite 42: Backofendecke
Backofendecke Zur leichteren Reinigung der Backofendecke kann der obere Heizkörper ab- geklappt werden. Heizkörper abklappen Warnung: Heizkörper nur abklappen, wenn der Backofen ausgeschaltet ist und keine Verbrennungsgefahr mehr besteht! 1.Seitliche Einschubgitter abnehmen. 2.Den Heizkörper vorne anfassen und über die Prägung an der Backofen- innenwand hinaus nach vorne ziehen. -
Seite 43: Backofen-Tür
Backofen-Tür Zum Reinigen lässt sich die Backofen-Tür Ihres Gerätes aushängen. Backofen-Tür aushängen 1.Backofen-Tür vollständig öffnen. 2.Messingfarbenen Klemmhebel an beiden Türscharnieren ganz aufklap- pen. 3.Backofen-Tür mit beiden Händen an den Seiten anfassen und über den Wi- derstand hinaus etwa 3/4 schließen. 4.Tür vom Backofen wegziehen (Vor- sicht: schwer!). -
Seite 44: Backofen-Türglas
Backofen-Türglas Die Backofen-Tür ist mit drei hintereinander angebrachten Glasscheiben ausgestattet. Die inneren Scheiben sind zur Reinigung abnehmbar. Warnung: Führen Sie die folgenden Schritte grundsätzlich nur an der aus- gehängten Backofen-Tür aus! Im eingehängten Zustand könnte die Tür beim Wegnehmen der Verglasung durch die Gewichtserleichterung hoch- schnellen und Sie gefährden. - Seite 45 Mittleres Türglas einsetzen 1.Mittlere Glasscheibe schräg von oben in das Türprofil an der Griff-seite ein- führen. 2.Mittlere Glasscheibe nach unten ab- senken und Richtung Türunterkante bis zum Anschlag unter die untere Halte- rung schieben. Oberes Türglas einsetzen 1.Obere Glasscheibe schräg von oben in das Türprofil an der Griffseite einführen.
-
Seite 46: Was Tun, Wenn
Was tun, wenn ... Störung Mögliche Ursache Abhilfe Der Backofen heizt Der Backofen ist nicht Backofen einschalten. nicht auf. eingeschaltet. Die Tageszeit ist nicht Tageszeit einstellen. eingestellt. Die erforderlichen Ein- Einstellungen nachprü- stellungen sind nicht er- fen. folgt. Sicherheitsabschal- Siehe Sicherheitsab- tung des Backofens hat schaltung. - Seite 47 Hinweis für Geräte mit Metallfront: Bedingt durch die kühle Front Ihres Gerätes kann es nach dem Öffnen der Tür, während oder kurz nach dem Backen oder Braten, kurzzeitig zum Be- schlagen des inneren Türglases kommen.
-
Seite 48: Technische Daten
Technische Daten Backofen Innenmaße Höhe x Breite x Tiefe 31 cm x 41 cm x 41 cm Volumen (Nutzinhalt) 52 l Bestimmungen, Normen, Richtlinien Dieses Gerät entspricht folgenden Normen: • EN 60335-1 und EN 60335-2-6 bezüglich der Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke und •... -
Seite 49: Montageanweisung
Montageanweisung Achtung: Montage und Anschluss des neuen Gerätes dürfen nur durch ei- nen konzessionierten Fachmann vorgenommen werden. Beachten Sie bitte diesen Hinweis, da sonst bei auftretenden Schäden der Garantieanspruch entfällt. Sicherheitshinweise für den Installateur • In der elektrischen Installation ist eine Einrichtung vorzusehen, die es er- möglicht, das Gerät mit einer Kontaktöffnungsweite von mind. - Seite 53 3,5x25...
-
Seite 54: Stichwortverzeichnis
Stichwortverzeichnis Backblech ......9 Zeitanzeige ..... . 23 Backofen Zubehör . -
Seite 55: Service
Service Im Kapitel „Was tun, wenn …“ sind einige Störungen zusammengestellt, die Sie selbst beheben können. Sehen Sie im Störungsfall zunächst dort nach. Handelt es sich um eine technische Störung? Dann wenden Sie sich bitte an unseren Kundendienst oder einen unserer Service-Partner (Adressen und Telefonnummern finden Sie im Verzeichnis „Kundendienststellen“). - Seite 56 Die Electrolux-Gruppe ist der weltweit größte Hersteller von gas- und strombetriebenen Geräten für die Küche, zum Reinigen und für Forst und Garten. Jedes Jahr verkauft die Electrolux-Gruppe in über 150 Ländern der Erde über 55 Millionen Produkte (Kühlschränke, Herde, Waschmaschinen, Staubsauger, Motorsägen und...
