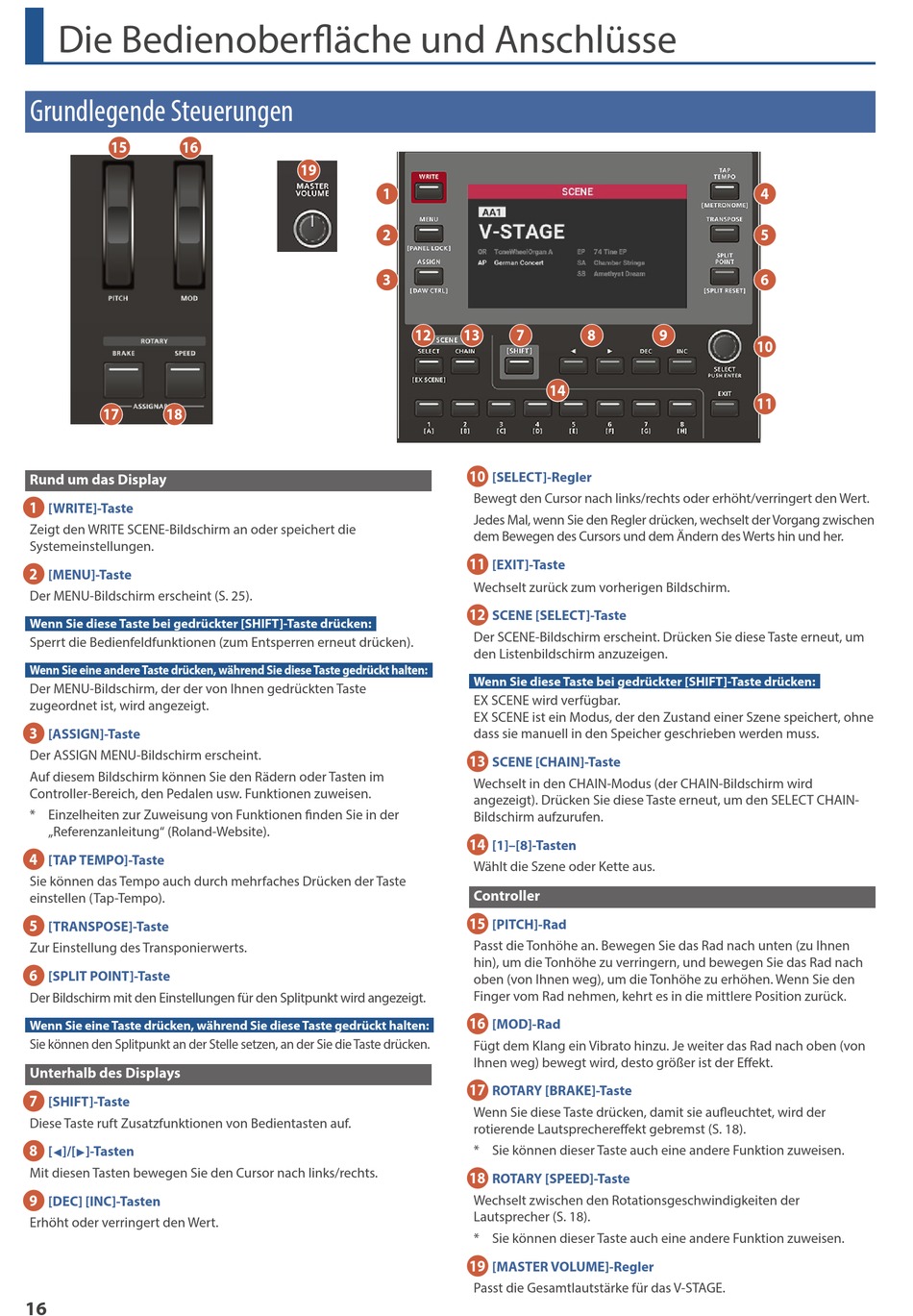

Die Bedienoberfläche und Anschlüsse
Grundlegende Steuerungen
15
16
17
18
Rund um das Display
1
[WRITE]-Taste
Zeigt den WRITE SCENE-Bildschirm an oder speichert die
Systemeinstellungen.
2
[MENU]-Taste
Der MENU-Bildschirm erscheint (S. 25).
Wenn Sie diese Taste bei gedrückter [SHIFT]-Taste drücken:
Sperrt die Bedienfeldfunktionen (zum Entsperren erneut drücken).
Wenn Sie eine andere Taste drücken, während Sie diese Taste gedrückt halten:
Der MENU-Bildschirm, der der von Ihnen gedrückten Taste
zugeordnet ist, wird angezeigt.
3
[ASSIGN]-Taste
Der ASSIGN MENU-Bildschirm erscheint.
Auf diesem Bildschirm können Sie den Rädern oder Tasten im
Controller-Bereich, den Pedalen usw. Funktionen zuweisen.
* Einzelheiten zur Zuweisung von Funktionen finden Sie in der
„Referenzanleitung" (Roland-Website).
4
[TAP TEMPO]-Taste
Sie können das Tempo auch durch mehrfaches Drücken der Taste
einstellen (Tap-Tempo).
5
[TRANSPOSE]-Taste
Zur Einstellung des Transponierwerts.
6
[SPLIT POINT]-Taste
Der Bildschirm mit den Einstellungen für den Splitpunkt wird angezeigt.
Wenn Sie eine Taste drücken, während Sie diese Taste gedrückt halten:
Sie können den Splitpunkt an der Stelle setzen, an der Sie die Taste drücken.
Unterhalb des Displays
7
[SHIFT]-Taste
Diese Taste ruft Zusatzfunktionen von Bedientasten auf.
[ ã ]/[ â ]-Tasten
8
Mit diesen Tasten bewegen Sie den Cursor nach links/rechts.
9
[DEC] [INC]-Tasten
Erhöht oder verringert den Wert.
16
19
1
2
3
12
13
10
11
12
13
14
15
16
17
18
19
7
8
14
[SELECT]-Regler
Bewegt den Cursor nach links/rechts oder erhöht/verringert den Wert.
Jedes Mal, wenn Sie den Regler drücken, wechselt der Vorgang zwischen
dem Bewegen des Cursors und dem Ändern des Werts hin und her.
[EXIT]-Taste
Wechselt zurück zum vorherigen Bildschirm.
SCENE [SELECT]-Taste
Der SCENE-Bildschirm erscheint. Drücken Sie diese Taste erneut, um
den Listenbildschirm anzuzeigen.
Wenn Sie diese Taste bei gedrückter [SHIFT]-Taste drücken:
EX SCENE wird verfügbar.
EX SCENE ist ein Modus, der den Zustand einer Szene speichert, ohne
dass sie manuell in den Speicher geschrieben werden muss.
SCENE [CHAIN]-Taste
Wechselt in den CHAIN-Modus (der CHAIN-Bildschirm wird
angezeigt). Drücken Sie diese Taste erneut, um den SELECT CHAIN-
Bildschirm aufzurufen.
[1]–[8]-Tasten
Wählt die Szene oder Kette aus.
Controller
[PITCH]-Rad
Passt die Tonhöhe an. Bewegen Sie das Rad nach unten (zu Ihnen
hin), um die Tonhöhe zu verringern, und bewegen Sie das Rad nach
oben (von Ihnen weg), um die Tonhöhe zu erhöhen. Wenn Sie den
Finger vom Rad nehmen, kehrt es in die mittlere Position zurück.
[MOD]-Rad
Fügt dem Klang ein Vibrato hinzu. Je weiter das Rad nach oben (von
Ihnen weg) bewegt wird, desto größer ist der Effekt.
ROTARY [BRAKE]-Taste
Wenn Sie diese Taste drücken, damit sie aufleuchtet, wird der
rotierende Lautsprechereffekt gebremst (S. 18).
* Sie können dieser Taste auch eine andere Funktion zuweisen.
ROTARY [SPEED]-Taste
Wechselt zwischen den Rotationsgeschwindigkeiten der
Lautsprecher (S. 18).
* Sie können dieser Taste auch eine andere Funktion zuweisen.
[MASTER VOLUME]-Regler
Passt die Gesamtlautstärke für das V-STAGE.
4
5
6
9
10
11
