Singer HD500 Gebrauchsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Singer HD500
Inhaltszusammenfassung für Singer HD500

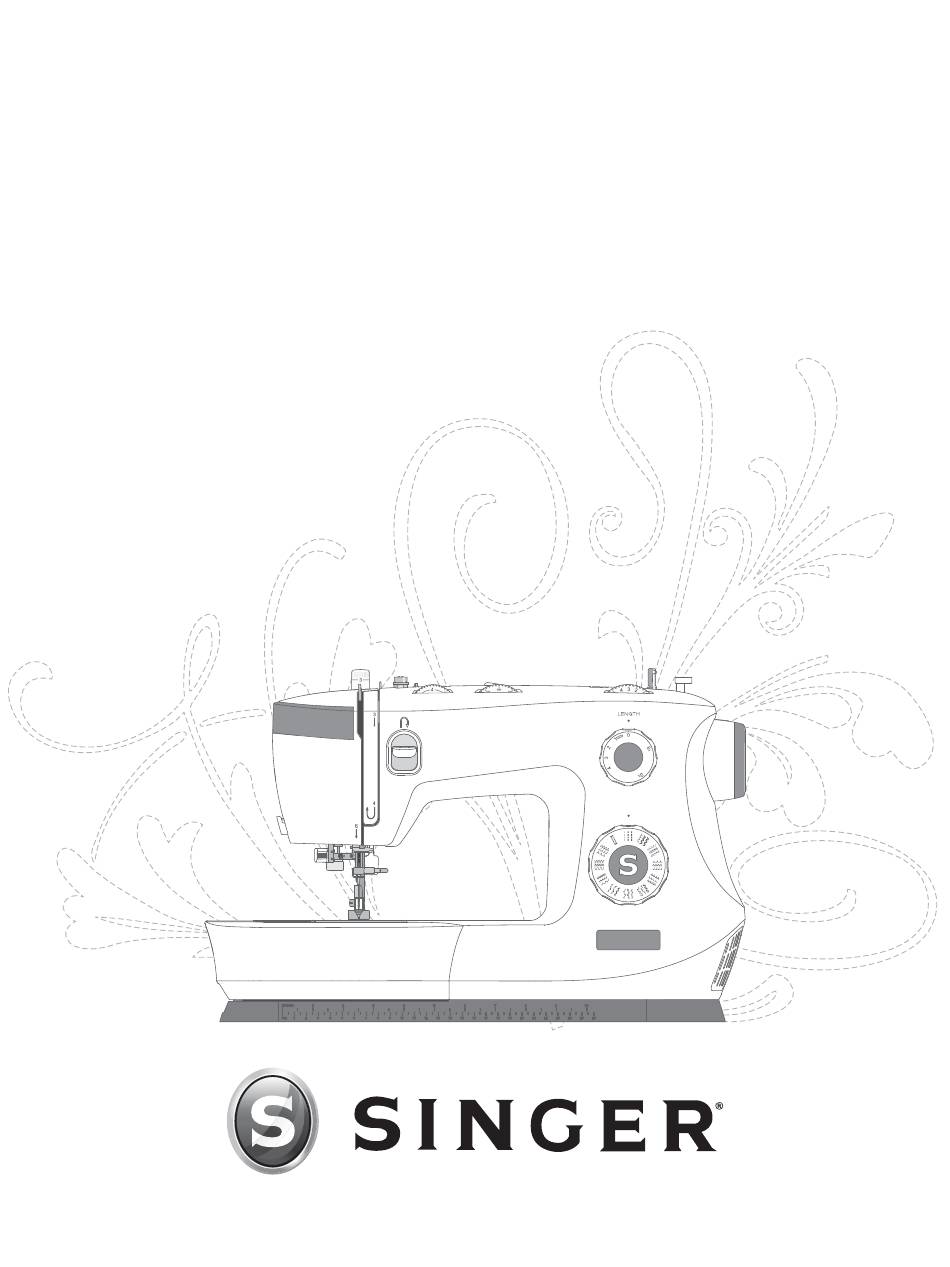

- Seite 1 GEBRAUCHSANLEITUNG HD500...
-
Seite 2: Wichtige Sicherheitshinweise
WICHTIGE SICHERHEITSHINWEISE Bei der Verwendung von elektrischen Geräten sind stets die grundlegenden Sicherheitsvorkehrungen zu beachten. Zusätzlich gilt: Lesen Sie sämtliche Hinweise für diese Nähmaschine vor der erstmaligen Benutzung aufmerksam durch. Bewahren Sie die Hinweise zusammen mit der Maschine auf. Denken Sie bei einer Übergabe der Maschine an Dritte daran, die Anleitung mit auszuhändigen. -
Seite 3: Diese Sicherheitshinweise Gut Aufbe- Wahren
• Nicht im Freien benutzen. • Die Maschine nicht in Räumen verwenden, in denen Produkte mit Aerosolen (Sprays) verwendet werden oder Sauerstoff zugeführt wird. • Stellen Sie zuerst alle Schalter auf „0“, bevor Sie den Netzstecker aus der Steckdose ziehen. •... -
Seite 4: Inhaltsverzeichnis
EINLEITUNG INHALT EINLEITUNG ........... 1 INSTANDHALTUNG ........24 Verwendungszweck ............1 Maschine reinigen ............24 Maschinenübersicht............1 Reinigung des Spulenbereichs ........24 Übersicht Nadelbereich ..........2 Bereich unterhalb der Spule reinigen ......24 Maschinenoberseite ............2 Fehlerbehebung ............25 Übersicht Zubehör ............3 Im Lieferumfang enthaltenes Zubehör (ohne Abbildung) 3 Nähfüße ................ -
Seite 5: Einleitung
EINLEITUNG Verwendungszweck In dieser Anleitung wird die optimale Nutzung und Wartung beschrieben. Dieses Produkt ist nicht für den industriellen oder gewerb- lichen Einsatz vorgesehen. Zusätzliche Hilfe erhalten Sie im Internet unter www.singerdeutschland.de Überblick 1. Transporteurhebel – durch seitliches Verschieben lässt 7. -
Seite 6: Übersicht Nadelbereich
Übersicht Nadelbereich 1. Stichplatte — bietet um den Nähfuß herum eine flache Unterlage zum Nähen. Führungslinien markieren verschie- dene Nahtzugaben zur Orientierungshilfe beim Nähen. 2. Transporteur – transportiert den Stoff beim Nähen unter dem Nähfuß. 3. Nähfuß – drückt den Stoff gegen den Transporteur und transportiert ihn so beim Nähen. -
Seite 7: Übersicht Zubehör
Übersicht Zubehör 4 Spulen – verwenden Sie ausschließlich transparente Spulen, die denen aus dem Lieferumfang der Ma- schine entsprechen (transparente Spulen der Klasse 15 von SINGER®). Eine der Spulen ist bei Lieferung bereits in die Maschine eingesetzt. Filzscheibe – als Polster für die Garnrolle auf dem zusätzlichen Garnrollenstift. -
Seite 8: Nähfüße
Aussparung, durch die sich dichte Stiche ganz einfach unter dem Nähfuß transportieren lassen. Optionales Zubehör ® Für Ihre Maschine ist noch mehr optionales Zubehör erhältlich. Wenden Sie sich für mehr Informationen gern an Ihren SINGER Fachhändler. 4 – E inleitung... -
Seite 9: Stichübersicht
Stichübersicht Nutzstiche Die in der nachfolgenden Tabelle aufgeführten Stiche sind Nutzstiche, die hauptsächlich für Nutznähte verwendet werden. Wählen Sie zum Nähen eine Fadenspannung zwischen 3 und 5. Probieren Sie jeden Stich immer erst auf einem Stoffrest aus und passen Sie die Fadenspannung entsprechend an. -
Seite 10: Vorbereitungen
VORBEREITUNGEN VORBEREITUNGEN Maschine auspacken 1. Stellen Sie den Karton auf eine stabile, ebene Unterlage. Heben Sie die Maschine aus dem Karton und entfernen Sie die äußere Verpackung. 2. Entfernen Sie das äußere Verpackungsmaterial und die Kunststofffolie. 3. Wischen Sie die Maschine mit einem trockenen Tuch ab, um Fusseln und/oder überschüssiges Öl um den Nadelbereich zu ent- fernen. -
Seite 11: Freiarm/Abnehmbares Zubehörfach
Freiarm/Abnehmbares Zubehörfach Verwahren Sie Nähfüße, Nadeln, Spulen und sonstiges Zube- hör im praktischen Zubehörfach, sodass Sie es immer zur Hand haben. Wenn das Zubehörfach eingesetzt ist, haben Sie eine größere, ebene Arbeitsfläche. Der Freiarm erleichtert das Nähen von Hosenbeinen und Ärmeln. -
Seite 12: Garnrollenstift
Garnrollenstift Die Maschine hat zwei Garnrollenstifte: einen Hauptgarnrollenstift und einen zusätzlichen Garnrollenstift. Die Garnrollenstifte sind für verschiedene Garntypen geeignet. Der Hauptgarnrollenstift kann waagerecht (mit von der festsitzenden Garnrolle ablaufendem Faden) und der zusätzliche Garnrollenstift senkrecht (mit sich drehender Garnrolle) verwendet werden. Die waagerechte Position wird für normale Garne verwendet, die senkrechte Position für große Garnrollen oder Spezialgarne. -
Seite 13: Aufspulen
Aufspulen 1. Setzen Sie die Garnrolle auf den Garnrollenhalter. Schieben ende fest und betätigen Sie den Fußanlasser, um den Spul- Sie die Garnrollenführungsscheibe fest auf die Garnrolle vorgang zu beginnen. auf. Nehmen Sie den Fuß nach ein paar Umdrehungen vom Fußanlasser, um mit dem Spulen anzuhalten. -
Seite 14: Maschine Einfädeln
Maschine einfädeln Wichtig! Drehen Sie das Handrad zu sich hin, bis der Näh- fuß angehoben ist und die Nadel sich in der höchsten Stellung befindet. Nur so lässt sich die Maschine korrekt einfädeln. An- sonsten besteht die Gefahr, dass Sie beim Nähen ein schlechtes Stichbild erhalten. -
Seite 15: Nadeleinfädler
Nadeleinfädler Mit dem integrierten Nadeleinfädler lässt sich der Faden schnell und einfach einfädeln. Um den integrierten Nadeleinfädler benutzen zu können, muss sich die Nadel in der höchsten Stellung befinden. Drehen Sie das Hand- rad in Ihre Richtung, bis die Nadel die höchste Position eingenom- men hat. -
Seite 16: Nadel Wechseln
Wichtige Informationen zu Nadeln Wechseln Sie die Nadel regelmäßig. In der Regel sollten Nadeln alle 6–8 Nähstunden gewechselt werden. Verwenden Sie immer eine gerade Nadel mit einer scharfen, unbeschädigten und geraden Spitze (A). Eine beschädigte Nadel (B) kann zu ausgelassenen Stichen, Nadelbruch oder Fadenreißen führen. -
Seite 17: Fadenspannung
Fadenspannung Sie stellen die Fadenspannung ein, indem Sie am Stellrad oben an der Maschine drehen. Je nachdem, welche Stoffe, Garne usw. Sie verwenden, muss die Spannung eventuell angepasst werden. Für optimales Aussehen und gute Haltbarkeit des Stichs müssen Sie sicherstellen, dass die Oberfadenspannung korrekt eingestellt ist. -
Seite 18: Nähfuß Wechseln
Nähfuß wechseln 1. Die Nadel muss sich in der höchsten Stellung befinden und der Nähfuß muss angehoben sein. Die Nähfußlösetaste be- findet sich hinten am Nähfußhalter. Durch Betätigen dieser Taste lösen Sie den Nähfuß. 2. Wenn Sie einen Nähfuß am Nähfußhalter befestigen möch- ten, platzieren Sie ihn mit dem Haltestift direkt unter dem Schlitz im Nähfußhalter. -
Seite 19: Maschine Bedienen
MASCHINE BEDIENEN MASCHINE BEDIENEN Stich wählen A. Hebel zum Rückwärtsnähen D. Stichlängenrad B. Stellrad für drei Nadelposition E. Stichwählrad C. Stichbreitenrad Mit dem Stichwählrad wählen Sie den Stich aus, den Sie nähen möchten. Sie können das Stellrad nach links oder nach rechts drehen. Graue Stichmuster nähen Drehen Sie das Stichwählrad, bis es direkt unter dem Punkt an der Maschine einrastet. -
Seite 20: Stichbreiten- Und Stichlängenrad
Stichbreiten- und Stichlängenrad Funktion des Stichbreitenrads Die Breite für Zickzackstiche lässt sich bei jedem Muster bis zu 6 mm beliebig einstellen. Sie stellen die Breite einfach über das Stichbreitenrad ein, indem Sie einen Wert zwischen 0 und 6 wählen. (1) Funktion des Stichlängenrads bei Zickzackstichen Stellen Sie das Stichwählrad auf Zickzack ein. -
Seite 21: Nähen
N HEN NÄHEN Nähgrundlagen Eine Tabelle zeigt neben jedem Stich bzw. jeder Nähtechnik aus diesem Abschnitt des Handbuchs die jeweiligen Empfeh- lungen für Einstellungen und Nähfuß an. Siehe Auszug aus der Tabelle rechts. Die empfohlenen Einstellungen werden ebenfalls auf dem Dis- play angezeigt. -
Seite 22: Nährichtung Ändern
Nährichtung ändern Zum Ändern der Nährichtung halten Sie die Maschine mit der Nadel im Stoff an. Heben Sie den Nähfuß an. Drehen Sie den Stoff mit darin verbleibender Nadel, um die Nährichtung zu ändern. Senken Sie den Nähfuß ab und fahren Sie mit dem Nähen in der neuen Richtung fort. -
Seite 23: Mehrfacher Zickzackstich
Mehrfacher Zickzackstich Der mehrfache Zickzackstich wird zum Versäubern von Schnittkanten verwendet. Stellen Sie sicher, dass die Nadel in die linke Seite des Stoffes einsticht und die rechte Seite der Kante versäubert. 3.0-5.0 Der Stich lässt sich auch als elastischer Stich für dehnbare Näh- Einstellung für den mehrfachen Zickzackstich te verwenden, wie z. -
Seite 24: Geschlossener Overlockstich
Geschlossener Overlockstich Der geschlossene Overlockstich eignet sich zum Nähen norma- ler bis dicker elastischer Stoffe. Verwenden Sie den Stich zum Säumen von elastischen Stoffen (A) und für Gürtelschlaufen (B). Legen Sie einen Saum auf die linke Seite um und nähen Sie von rechts mit einem Overlock- Einstellung für geschlossenen Overlockstich stich darüber. -
Seite 25: Stopfen Und Flicken
Stopfen und Flicken Große Löcher stopfen Um größere Löcher zu reparieren, muss ein Stoffstück auf die schadhafte Stelle aufgenäht werden. Heften Sie auf der rechten Stoffseite ein Stoffstück auf die 4.0-6.0 schadhafte Stelle. Einstellung für Zickzackstiche Nähen Sie mit dem Zickzack- oder dem mehrfachen Zickzack- stich über die Schnittkanten. -
Seite 26: Einstufiges Knopfloch
Einstufiges Knopfloch Nähen Sie Knopflöcher in der richtigen Größe für Ihren Knopf. Der Knopflochbereich des Stoffes sollte mit Vlies verstärkt werden. 1. Markieren Sie die Startposition des Knopflochs auf dem Stoff (A). Einstellung für Knopfloch 2. Öffnen Sie den Knopfhalter am einstufigen Knopflochfuß, indem Sie den Hebel nach hinten schieben (B). -
Seite 27: Reißverschlüsse Einnähen
Reißverschlüsse einnähen Der Reißverschlussfuß lässt sich entweder rechts oder links von der Nadel anbringen, um an beiden Seiten des Reißver- schlusses entlang nähen zu können. 1.5–3.0 3–5 Um die rechte Seite des Reißverschlusses zu nähen, befestigen Sie den Reißverschlussfuß in der linken Position (A). Einstellung zum Einnähen von Reißverschlüssen Um die linke Seite des Reißverschlusses zu nähen, befestigen Sie den Reißverschlussfuß... -
Seite 28: Instandhaltung
INSTANDHALTUNG INSTANDHALTUNG Maschine reinigen Reinigen Sie die Maschine regelmäßig, um Betriebsstörungen vorzubeugen. Die Maschine braucht nicht geschmiert (geölt) zu wer- den. Wischen Sie die Außenseite der Maschine mit einem weichen Tuch ab, um Staub und Fusseln zu entfernen. Spulenbereich reinigen Heben Sie die Nadel an und schalten Sie die Maschine aus. -
Seite 29: Fehlerbehebung
Mögliche Ursache: Sie verwenden die falschen Spulen. Lösung: Verwenden Sie ausschließlich Spulen, die denen aus dem Lieferumfang der Maschine entsprechen (transparente Spulen der Klasse 15 von SINGER®). Der Unterfaden ist an der Stoffoberseite zu sehen Mögliche Ursache: Die Oberfadenspannung ist zu hoch. -
Seite 30: Stoff Zieht Sich Zusammen
Mögliche Ursache: Zu Beginn des Spulvorgangs wurde das Fadenende nicht festgehalten, weshalb der Unterfaden jetzt ungleich- mäßig aufgespult wird. Lösung: Halten Sie vor Aufnahme des Spulvorgangs das Fadenende (das aus der Spule herausragt) gut fest, spulen Sie, bis die Spule leicht gefüllt ist, und halten Sie dann an, um das Fadenende nahe an der Spule abzuschneiden, bevor Sie die Spule ganz füllen. -
Seite 31: Nadel Bricht Ab
Verwenden Sie ausschließlich Spulen, die denen aus dem Lieferumfang der Maschine entsprechen (transparente Lösung: Spulen der Klasse 15 von SINGER®). Nadel bricht ab Mögliche Ursache: Die Nadel ist verbogen, stumpf oder beschädigt. Lösung: Die Nadel durch eine neue ersetzen. Mögliche Ursache: Sie haben die falsche Nadelgröße gewählt. -
Seite 32: Oberfaden Reißt
Mögliche Ursache: Sie haben ohne Stoff unter dem Nähfuß angefangen zu nähen. Legen Sie Stoff unter den Nähfuß und stellen Sie sicher, dass die Nadel auch in den Stoff einsticht. Halten Sie Lösung: die Fadenenden bei den ersten Stichen locker fest. Mögliche Ursache: Eventuell benötigen Sie Vlies für diese Nähtechnik. - Seite 33 Vorankündigung vorbehalten. Selbstverständlich erfolgen derartige Änderungen zur Optimierung der Maschine und deren Nutzung. GEISTIGES EIGENTUM SINGER und das Cameo „S“ Design sind exklusive Warenzeichen von The Singer Company Limited S.à.r.l. bzw. zugehörigen Tochterunternehmen. Bitte beachten Sie, dass dieses Produkt so zu entsorgen ist, dass es gemäß...
- Seite 34 471143303A • German • ©2024 The Singer Company Limited S.à.r.l. bzw. zugehörige Tochterunternehmen.
