Verwandte Anleitungen für LifeFitness ELEVATION 95X Serie
Inhaltszusammenfassung für LifeFitness ELEVATION 95X Serie

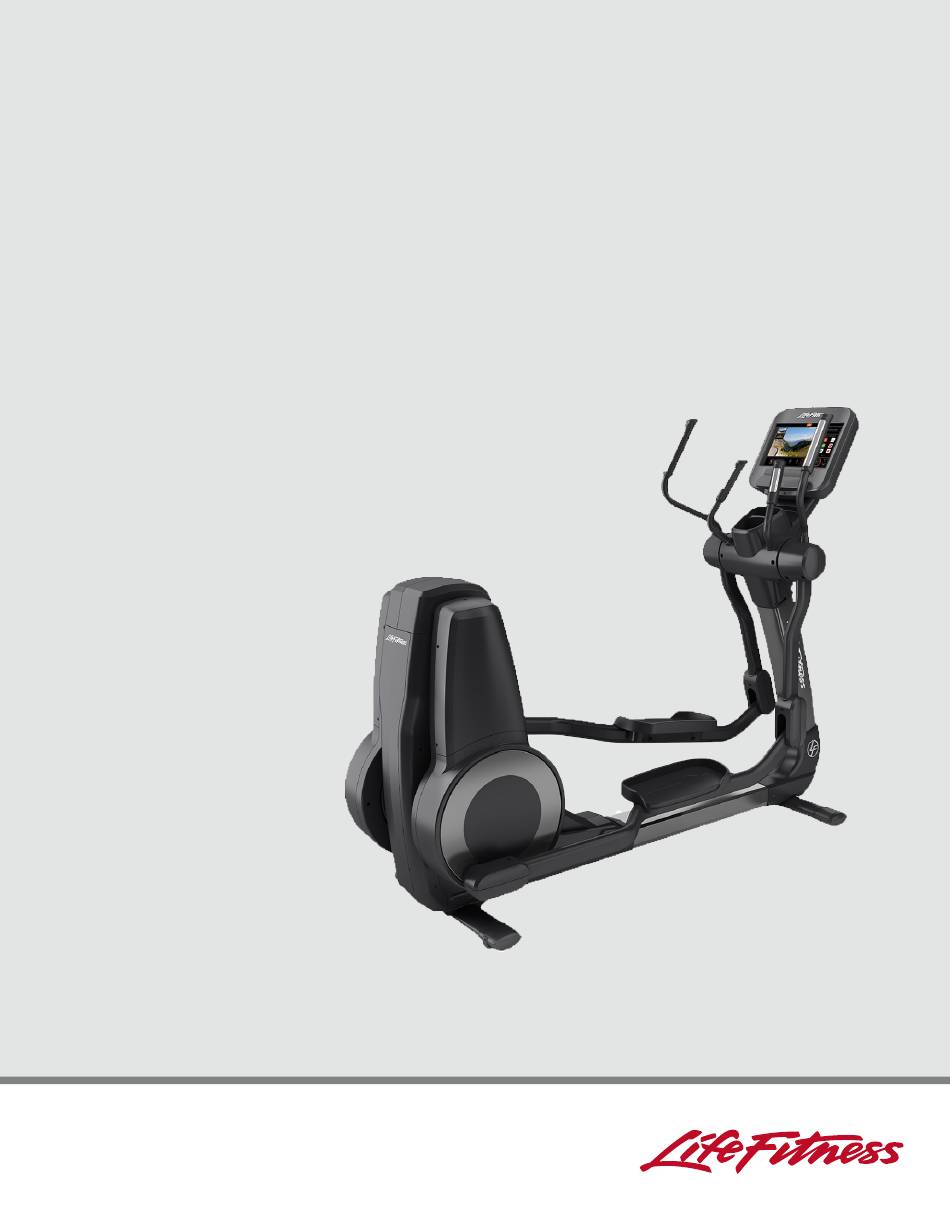

- Seite 1 ELEVATION SERIES 95X CROSSTRAINER & ™ PLATINUM CLUB SERIES CROSSTRAINER DISCOVER SE3, DISCOVER SI, & EXPLORE MONTAGEANLEITUNG 1004618-0001 REV AA...
- Seite 3 Fax: (+852) 2575.6894 Geschäftszeiten: 9:00 - 17:00 Uhr (MEZ) E-Mail Kundendienst: HongKongEnquiry@lifefitness.com E-Mail Vertrieb/Marketing: * Informationen über die regionale Vertretung oder den Vertriebs-/Verkaufshändler Marketing.HK.Asia@lifefitness.com finden Sie unter www.lifefitness.com. Geschäftszeiten: 9:00 - 17:00 Uhr Geschäftszeiten Kundendienst: 9:00 - 18:00 Uhr...
- Seite 4 Congratulations... and welcome to the world of Lesen Sie bitte die nachfolgenden Informationen sorgfältig durch, bevor Sie einen Standort für den Elevation Series 95X Crosstrainer und den Platinum Club Series Crosstrainer Discover SE3, Discover SI und Explore wählen und mit der Montage beginnen.
- Seite 5 Inhaltsverzeichnis 1 Erste schritte ............................4 1.1 Wichtige sicherheitsvorkehrungen ........................4 1.2 Einrichtung................................5 2 Wartung und technische daten ....................... 7 2.1 Tipps zu wartung und pflege ..........................7 2.2 Wartungs- und inspektionskalender ........................7 2.3 Tipps zur problemlösung – telemetrisches brustgurtsystem polar ..............
- Seite 6 Erste Schritte Wichtige Sicherheitsvorkehrungen Lesen Sie vor der Verwendung des LIFE FITNESS Crosstrainers alle Anweisungen. • GEFAHR: Ziehen Sie vor Reinigungs- und/oder Wartungsarbeiten stets den Netzstecker des LIFE FITNESS-Geräts aus der Steckdose, um Stromschläge zu vermeiden. • WARNUNG: Schließen Sie alle Produkte nur an eine ordnungsgemäß geerdete Steckdose an, um Verbrennungen, Feuer, Stromschläge oder Verletzungen zu verhindern.
- Seite 7 Einrichtung Lesen Sie vor Aufbau des LIFE FITNESS Crosstrainers das Handbuch sorgfältig durch. Elektrikanforderungen – nur Discover SE3 und Discover SI Konsole LIFE FITNESS Crosstrainer mit Discover SE3 und Discover SI Konsole erfordern eine Wechselspannungsversorgung gemäß den in der folgenden Tabelle aufgelisteten Elektrikanforderungen. Netzspannung Frequenz (Hz) Nennstrom (A)
- Seite 8 Externe Stromversorgung installieren – nur Discover SE3 und Discover SI Konsole (optional für Explore) Die Discover SE3- und Discover SI-Konsolen werden durch ein externes 24-Volt-Wechselstrom-Gleichstrom-Netzteil gespeist. Das Netzkabel in die externe Buchse an der Vorderseite des Crosstrainers stecken und anschließend mit einer Wechselstrom-Steckdose verbinden.
- Seite 9 Sie das Gerät zu allgemeinen Desinfektionszwecken mindestens zwei Minuten lang mit den Gym Wipes. Um diese Reinigungsmittel zu bestellen, wenden Sie sich an unseren Kundendienst (800-351-3737 oder per E-Mail: customersupport@lifefitness.com). Für Life Fitness geeignete Reinigungsmittel Milde Seife und Wasser oder ein milder, nicht scheuernder Haushaltsreiniger können ebenfalls zur Reinigung von Display und Oberflächen verwendet werden.
- Seite 10 Tipps zur Problemlösung – Telemetrisches Brustgurtsystem Polar ® Störung Mögliche Ursache Abhilfe Brustgurtsender nicht feucht genug, um Brustgurtsender anfeuchten. genaue Herzfrequenzwerte zu ermitteln. Elektroden des Brustgurtsenders liegen nicht Sicherstellen, dass die Brustgurtelektroden flach auf der Haut auf. flach auf der Haut aufliegen. Den Brustgurtsender mit milder Brustgurtsender verschmutzt.
- Seite 11 Nähe des Fußanschlags aufgeprägt. Notieren Sie die Seriennummer, die aus drei Buchstaben gefolgt von sechs Ziffern besteht. Insofern möglich notieren Sie bitte auch die Software-Version. 3. Den LIFE FITNESS Kundendienst online über www.lifefitness.com oder die nächstgelegene LIFE FITNESS Kundendienststelle anrufen (siehe Seite 1 in diesem Handbuch).
- Seite 12 Montageanleitung Teileliste Beschreibung der Teile Menge Konsolenhalterung M8 X 20 MM Sechskantschraube M8 Unterlegscheibe Linker Horngriff M8 Sechskantmutter Rechter Horngriff Rechte Trainingsstange M8 X 16 MM Halbrundschraube Linke Trainingsstange Hintere Abdeckung Kreuzschlitzschraube Vordere Abdeckung Obere Abdeckung Vordere Endabdeckung Hintere Endabdeckung Rückseitige Abdeckung M5 X 14 MM Kreuzschlitzschraube Becherhalter und Ablagefach...
- Seite 13 Montageteile M8 X 20MM Hex Screw (2) M8 X 20 MM Sechskantschraube (2) M8 Washer (3) M8 Unterlegscheibe (3) M8 X 16MM Button Head Screw (8) M8 X 16 MM Halbrundschraube (8) M8 Sechskantmutter (5) M8 Hex Nut (5) Kreuschlitzschraube (11) Phillips Screw (11) M5 X 14 MM Kreuzschlitzschraube (17) M5 X 14MM Phillips Screw (17)
- Seite 14 DISCOVER SE3 & SI ONLY / UITSLUITEND / UNIQUEMENT / NUR / SOLO / SOMENTE / SOLO / YALNIZCA / 専用 / 전용 / 仅 / ТОЛЬКО / ﻓﻘط...
- Seite 15 DISCOVER SE3 & SI ONLY / UITSLUITEND / UNIQUEMENT / NUR / SOLO / SOMENTE / SOLO / YALNIZCA / 専用 / 전용 / 仅 / ТОЛЬКО / ﻓﻘط DISCOVER SE3 & SI ONLY / UITSLUITEND / UNIQUEMENT / NUR / SOLO / SOMENTE / SOLO / YALNIZCA / 専用...
- Seite 19 Discover SI Discover SE3 Discover SE3 Explore IPTV...
- Seite 20 DISCOVER SE3, DISCOVER SI, & EXPLORE CONSOLES ONLY / UITSLUITEND / UNIQUEMENT / NUR / SOLO / SOMENTE / SOLO / YALNIZCA / 専用 / 전용 / 仅 / ТОЛЬКО / ﻓﻘط...
- Seite 21 Discover SE3 & SI (Explore Optional / Explore optioneel / Explore en option / optional Explore / opzionale per Explore / Explore Opcional / Explore opcional / Explore için İsteğe Bağlı / Explore 別売 / Explore는 옵션 / Explore 可选 / Опционально для Explore / Explore )اﺧﺗﯾﺎري ﻣﻊ...
- Seite 22 MAKE SURE ALL HARDWARE IS TIGHT! ASSUREZ-VOUS QUE TOUTE LA VISSERIE EST BIEN SERRÉE ! CONTROLEER OF ALLE BEVESTIGINGEN GOED VAST ZITTEN! SICHERSTELLEN, DASS ALLE BEFESTIGUNGSTEILE FESTGEZOGEN SIND! ASSICURARSI CHE TUTTA LA BULLONERIA SIA BE N STRETTA ASEGÚRESE DE QUE TODAS LAS PIEZAS ESTÉN BIEN APRETADAS. ASSEGURE-SE DE QUE TODAS AS PEÇAS ESTÃO APERTADAS! TÜM DONANIMIN SIKI OLDUĞUNU KONTROL EDİN! УБЕДИТЕСЬ, ЧТО...
- Seite 23 Technische Daten 4.1 Life Fitness 95X Crosstrainer: Technische Daten Verwendungszweck: Elevation Series 95X: Starke Beanspruchung/Studio Platinum Club Series: Heimgebrauch Maximales Benutzergewicht 181 kg Stromzufuhr: Anforderungen an die Stromversorgung: Siehe Elektrikanforderungen in Abschnitt 1.2 Pedalumdrehungsbereich: 2,4 - 23 km/h Antriebssystem: Riemen/Generator/Bremse Zubehörablage: Standard Integrierter Leseständer:...
