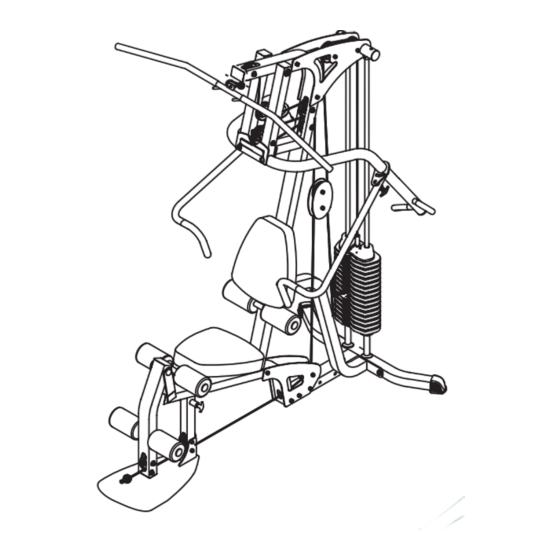

- Seite 1 G2 GYM SYSTEM MONTAGEANLEITUNG G2-001 / CLASS H / 8932401...
-
Seite 2: Inhaltsverzeichnis
NHALT Sicherheitshinweis .............1 Wichtige Hinweise . - Seite 3 6. Niemals Hanteln oder andere Methoden verwenden, um den Widerstand zu erhöhen. Ausschließlich die von LIFE FITNESS dafür vorgesehenen Vorrichtungen verwenden. Hinweis: Da wir stets eine Verbesserung unserer Produkte anstreben, sind Änderungen der technischen Daten vorbehalten. © 2008 Life Fitness, eine Firma der Brunswick Corporation. Alle Rechte vorbehalten. www.lifefitness.com...
-
Seite 4: Wichtige Hinweise
ICHTIGE INWEISE Vielen Dank für den Kauf des Life Fitness G2 Gym Systems. Diese Anweisungen bitte gut durchlesen und zur späteren Bezugnahme aufbewahren. Das Produkt muss auf einer flachen, ebenen Fläche zusammengebaut werden, um seine korrekte Funktion sicherzustellen. Rahmenverbindungen ERST DANN festziehen, wenn der gesamte Rahmen montiert wurde (es sei denn, dies wird ausdrücklich anderweitig angegeben). -
Seite 5: Layout Des Fitnessstudios
6’ 4’ 8’ 1’ 2’ 3’ 5’ 7’ 9’ 1’ 2’ 3’ 4’ 5’ 6’ 7’ 1 Quadrat = 1’ X 1’ Platzbedarf min. Max. Benutzergewicht = 136 kg (300 pounds) Länge = 208,5 cm (82 Zoll) Breite = 180,5 cm (71 Zoll) Höhe = 211 cm (83 Zoll) Gewicht = 172 kg (379 pounds) Abmessungen einschließlich der GLP Beinpresse (optional) -
Seite 6: Teileliste
EILELISTE MENGE MENGE BESCHREIBUNG POS. BESCHREIBUNG POS. RAHMEN 3-1/2 Zoll SEILZUG-SCHUTZWINKEL SOCKEL 3/4 Zoll KUNSTSTOFFSCHEIBE GRUNDPLATTE 3/4 X 4 Zoll STANGE LINKE AUSLEGERPLATTE 3/8 X 3/4 Zoll ABSTANDSSTÜCK MIT BUND 3/8 X 1-1/16 Zoll ABSTANDSSTÜCK MIT BUND RECHTE AUSLEGERPLATTE RECHTER PRESSGRIFF 3/8 X 1 Zoll GROSSES ABSTANDSSTÜCK 3/8 X 1-3/8 Zoll GROSSES ABSTANDSSTÜCK LINKER PRESSGRIFF... -
Seite 7: Montageanleitung
3/8 x 4 Zoll 3/8 x 2-1/2 Zoll 3/8 x 3-3/4 Zoll 3/8 x 3 Zoll 3/8 x 3 Zoll BBILDUNG CHRITT • Zwei GRUNDPLATTEN (3) mit vier 3/8 X 3-3/4 Zoll SCHRAUBEN (30) und vier 3/8 Zoll SICHERUNGSMUTTERN (34) LOCKER an RAHMEN (1) und SOCKEL (2) befestigen. - Seite 8 BBILDUNG SICHERSTELLEN, DASS DIE KOPFPLATTE (19) und GEWICHTSPLATTEN (22) WIE IN ABBILDUNGEN 2 und 3 GEZEIGT ZUSAMMENGEBAUT WERDEN. BBILDUNG...
- Seite 9 CHRITT • Die beiden FÜHRUNGSSTANGEN (16) durch die UNTERE VERKLEIDUNGSHALTERUNG (A) (IM KARTON DES VERKLEIDUNGSKITS) in den SOCKEL (2) setzen (siehe ABBILDUNG 4). Hinweis: Die FÜHRUNGSSTANGEN (16) mit dem im Lieferumfang enthaltenen Silikon schmieren. • Die folgenden Teile in Folge auf jede FÜHRUNGSSTANGE (16) schieben: ein GEWICHTSSTAPEL-ABSTANDSSTÜCK (45) und ein GEWICHTSSTAPEL-POLSTER (46).
- Seite 10 CHRITT • Einen 5/16 X 2 Zoll SPANNSTIFT (47) mit einem Hammer durch den LINKEN PRESSGRIFF (7) treiben, bis er mit der anderen Seite des GRIFFS bündig ist (siehe ABBILDUNG 6). • SCHRITT 6 für den RECHTEN PRESSGRIFF (6) wiederholen. BÜNDIGE SEITE BBILDUNG CHRITT...
- Seite 11 Federstift 3/8 X 3 ” TIGHTEN 3/8 X 3 Zoll 20lbs/ft ANZIEHEN 27,1 Nm BBILDUNG CHRITT • Den PRESSARM (8) in das HAUPTGELENK (9) setzen und mit zwei SILBERNEN 3/8 X 3 Zoll SCHRAUBEN (29), vier 3/8 Zoll UNTERLEGSCHEIBEN (36) und zwei 3/8 Zoll SICHERUNGSMUTTERN (34) fest anziehen. •...
- Seite 12 1/2 x 8-3/4 Zoll FEST ANZIEHEN BBILDUNG CHRITT • VOR DEM NÄCHSTEN SCHRITT ALLE RAHMENVERBINDUNGEN FEST ANZIEHEN. • Die Oberseite beider WELLENBUNDE (48) FEST ANZIEHEN, so dass sie mit der Unterseite beider AUSLEGERPLATTEN (4 und 5) bündig sind. • Eine 3/4 x 4 Zoll WELLE (40) in beide 3/4 Zoll Flanschlager am RAHMEN (1) setzen. •...
- Seite 13 3/8 x 3 Zoll 3/8 x 3 Zoll BBILDUNG CHRITT • Die AUFKLEBER DES GEWICHTSTAPELS (61) wie in ABBILDUNG 10 gezeigt an den GEWICHTSPLATTEN (22) und der KOPFPLATTE (19) anbringen. An der KOPFPLATTE (19) mit der Nummer eins beginnen, und dann die Zahlen in Reihenfolge bis zur untersten Gewichtsplatte aufkleben.
- Seite 14 1/2 X 104mm BBILDUNG CHRITT • Den BEINSTÄNDER (11) mit einer 1/2 X 104 mm SCHRAUBE (32), zwei 1/2 Zoll UNTERLEGSCHEIBEN MIT RECHTEM KAPPENHALTER (56) und einer 1/2 Zoll FLACHEN SICHERUNGSMUTTER (35) am RAHMEN (1) montieren. • Zwei RECHTE KAPPEN (55) wie in ABBILDUNG 11 gezeigt an den 1/2 Zoll UNTERLEGSCHEIBEN MIT RECHTEM KAPPENHALTER (56) befestigen.
- Seite 15 • BILD „A“ als Referenz für die Seilzugverlegung für die Schritte 13-16 verwenden. Hinweis: Falls Sie eine Beinpresse gekauft haben, beziehen Sie sich bitte auf die Seilzug-Verlegungsanweisungen im Beinpressenkit.
- Seite 16 3/8 x 3-3/4 Zoll 3/8 X 3-3/4 ” 3/8 X 8-3/4 ” 3/8 x 8-3/4 Zoll BBILDUNG...
- Seite 17 3/8 x 3-3/4 Zoll 3/8 X 3-3/4 ” 3/8 X 8-3/4 ” 3/8 x 8-3/4 Zoll 3/8 X 1-3/4 ” 3/8 x 1-3/4 Zoll BBILDUNG CHRITT • Siehe Seilzug BILD „A“ auf Seite 14 bezüglich Seilzugverlegung beim Einbau der Seilscheiben. •...
- Seite 18 KONTERMUTTER FEST ANZIEHEN GEWICHTS- STANGE BBILDUNG CHRITT • Den Ring des GEWICHTSWAHLSTIFTS (51) auf der GEWICHTSSTANGE nach unten schieben und den Stift in eine der Gewichtsplatten stecken. • Das Ende des LAT-SEILZUGS (20) oben in die GEWICHTSSTANGE an der KOPFPLATTE (19) schrauben und die GEGENMUTTER wie in ABBILDUNG 15 gezeigt fest anziehen.
- Seite 19 3/8 x 3 Zoll 3/8 x 3-3/4 Zoll BBILDUNG CHRITT • Siehe Seilzug BILD „A“ auf Seite 14 bezüglich Seilzugverlegung beim Einbau der Seilscheiben. • DER SEILZUG MUSS ZWISCHEN SEILSCHEIBE UND UNTERER SCHRAUBE AM BEINSTÄNDER (11) UND RAHMEN (1) POSITIONIERT SEIN. •...
- Seite 20 3/8 X 1 -3/4” 3/8 x 1-3/4 Zoll 3/8 X 3-3/4 ” 30 3/8 x 3-3/4 Zoll 3/8 X 3-3/4 ” 3/8 x 3-3/4 Zoll BBILDUNG CHRITT • Siehe Seilzug BILD „A“ auf Seite 14 bezüglich Seilzugverlegung beim Einbau der Seilscheiben. •...
- Seite 21 BBILDUNG CHRITT • Zwei 4 X 7 Zoll ROLLENPOLSTER (15) mit einem 3/4 X 17-3/8 Zoll ROHR (14), vier KUNSTSTOFFSCHEIBEN (39), zwei ROLLENPOLSTERKAPPEN (67) und zwei 5/16 x 1 Zoll RUNDKOPFSCHRAUBEN (68) wie in ABBILDUNG 18 gezeigt am BEINSTÄNDER (11) befestigen. •...
- Seite 22 ZUM LÖSEN ZIEHEN UND DREHEN EINSTELL- VORRICHTUNG ZUR EINSTEL- LUNG DIE KONTERMUTTER FEST ANZIEHEN BBILDUNG CHRITT • Wenn die KOPFPLATTE (19) nach Abschluss des Zusammenbaus nicht oben auf der ersten GEWICHTSPLATTE (22) sitzt, die KOPFPLATTE (19) nach unten drücken, den GEWICHTSWAHLSTIFT (51) einstecken und die Presse mehrmals betätigen.
-
Seite 23: Teileliste
CHRITT TEILELISTE POS. BESCHREIBUNG MENGE POS. MENGE BESCHREIBUNG LINKE VERKLEIDUNG 3/8 X 1 Zoll RUNDKOPFSCHRAUBE RECHTE VERKLEIDUNG SCHWARZE 3/8 Zoll SAE UNTERLEGSCHEIBE OBERE VERKLEIDUNGSHALTERUNG 3/8 X 2-1/2 Zoll SCHRAUBE UNTERE VERKLEIDUNGSHALTERUNG 3/8 Zoll SICHERUNGSMUTTER ABBILDUNG 20 3/8 X 2-1/2 Zoll RECHTE AUSLEGERPLATTE LINKE AUSLEGERPLATTE... - Seite 24 ABBILDUNG 21 FIGURE 21 5 3/8 X 1” BUTTON 3/8” X 1 Zoll HEAD RUNDKOPF- SCHRAUBE CHRITT • Die LINKE VERKLEIDUNG (1) und die RECHTE VERKLEIDUNG (2) mit acht 3/8 X 1 Zoll RUNDKOPFSCHRAUBEN (5) und acht SCHWARZEN 3/8 Zoll SAE UNTERLEGSCHEIBEN (6) wie in ABBILDUNG 21 gezeigt FEST an die OBERE (3) und UNTERE (4) VERKLEIDUNGSHALTERUNG montieren.
-
Seite 25: Allgemeine Wartung
Die Führungsstangen regelmäßig schmieren und mit einem Schmiermittel auf Teflonbasis (oder gleichwertiges Mittel). • DIE ERFORDERLICHEN INFORMATIONEN BITTE UNTEN EINTRAGEN. FALLS IHR GERÄT INSTANDGESETZT WERDEN MUSS, WERDEN SIE NACH DIESEN INFORMATIONEN GEFRAGT. Vergessen Sie nicht, Ihre Registrierung online auszufüllen (siehe www.lifefitness.com/registration). MODELL-NR.: ________________________________________________________________ SERIEN-NR.: _________________________________________________________________ KAUFDATUM: ________________________________________________________________ NAME DES HÄNDLERS: _______________________________________________________________________________ TELEFON-NR. -
Seite 26: Garantie
ARANTIE Life Fitness gewährt dem Erstbesitzer des Life Fitness Produkts die folgende BESCHRÄNKTE GARANTIE. Diese Garantie gilt AUSSCHLIESSLICH für den HEIMGEBRAUCH. 1. GARANTIE AUF RAHMEN UND SCHWEISSKONSTRUKTIONEN. Wenn der Rahmen des Life Fitness Produkts oder eine Schweißkonstruktion reißt oder bricht, wird dieser/diese von Life Fitness repariert bzw. ausgetauscht. Laufzeit: Auf Lebenszeit –... -
