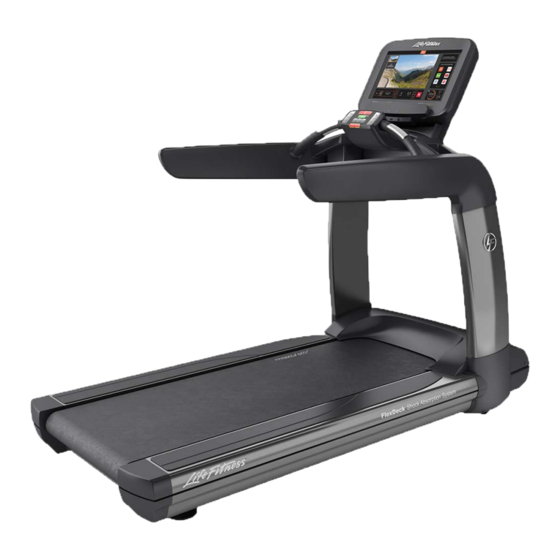

- Seite 1 Art.Nr. 2736509 ElEvation SEriES 95t laufband & ™ Platinum Club SEriES laufband diSCovEr SE3, diSCovEr Si & ExPlorE MONTAGEANLEITUNG...
- Seite 2 Columbia Centre III, 9525 West Bryn Mawr Avenue, Rosemont, Illinois 60018 • U.S.A. 847.288.3300 • FAX: 847.288.3703 Telefonnummer Kundendienst: 800.351.3737 (gebührenfrei in den U.S.A. und Kanada) Globale Website: www.lifefitness.com internationale niederlassungen nord- und SÜdamEriKa Großbritannien und irland belgien life fitness uK ltd...
- Seite 3 Congratulations... and welcome to the world of Lesen Sie bitte die nachfolgenden Informationen sorgfältig durch, bevor Sie einen Standort für das Elevation Series 95T Laufband oder dem Elevation Series 95T Laufband oder dem Platinum Club Series Laufband Discover SE3, Discover SI und Explore wählen und mit der Montage beginnen. WarnunG: Falsches oder übermäßiges Training auf dem Fitnessgerät kann zu Verletzungen führen.
- Seite 4 inhaltsverzeichnis 1. Grundlegendes zu Sicherheit und aufbau ........... . 4 1.1 Wichtige Sicherheitsvorkehrungen .
- Seite 5 1 Grundlegendes zu Sicherheit und aufbau 1.1 Wichtige Sicherheitsvorkehrungen Lesen Sie vor Verwendung des LIFE FITNESS Laufbands alle Anweisungen. GEfahr: Ziehen Sie vor Reinigungs- oder Wartungsarbeiten stets den Netzstecker des Life Fitness Geräts aus ƒ der Steckdose, um Stromschläge zu vermeiden. WarnunG: Schließen Sie alle Produkte nur an eine ordnungsgemäß...
- Seite 6 Geben Sie LCD-Konsolen vor dem Einschalten und Verwenden des Geräts mindestens eine Stunde Zeit, um ƒ sich an die Temperatur anzupassen. ƒ Betreiben Sie diese Produkte nur gemäß der Zweckbestimmung und der Beschreibung in diesem Handbuch. Verwenden Sie nur vom Hersteller empfohlenes Zubehör. Halten Sie das Netzkabel von heißen Flächen fern.
- Seite 7 1.2 aufbau Lesen Sie das Benutzerhandbuch vor Aufbau des Life Fitness Laufbands sorgfältig durch. Bringen Sie das Laufband zum Aufstellungsort. Elektrikanforderungen Das Life Fitness Laufband muss an eine separate* Netzleitung mit isoliertem Nullleiter angeschlossen werden. Dabei die in der folgenden Tabelle aufgelisteten Elektrik-Konfigurationen beachten. netzspannung frequenz (Hz) Elevation Series...
- Seite 8 aufstellen und Stabilisieren des life fitness laufbands Alle Sicherheitsvorkehrungen befolgen. Das Laufband zum Aufstellungsort bringen. Hinweis: Beim Zentrieren der Lauffläche die Anweisungen im Abschnitt 2.5, „Justieren und Spannen der Lauffläche“, befolgen. Sicherheitsabstände Die folgenden Angaben dienen als regionale Bezugsdaten für Sicherheitsabstände um 1.64 ft.
- Seite 9 Koaxial- und Ethernetkabel installieren (wenn notwendig) – nur discover SE3 und discover Si Konsole (optional für Explore) Die folgenden Anschlüsse befinden sich an der Vorderseite des Elevation Series 95T Laufbands mit Discover-Konsole: Koaxialkabel (A) und ƒ Ethernetkabel (B). ƒ Hinweis: Die C-SAFE-Anschlüsse dürfen nur an der Konsole erfolgen.
- Seite 10 verlegung des netzkabels WarnunG: Sicherstellen, dass das netzkabel gezogen ist, bevor es um oder durch das laufband geführt wird. Das NETZKABEL (A) kann links oder rechts von der Bedienoberfläche geführt werden. Überschüssiges KABEL kann zusammengerollt und mit den vorinstallierten CLIPS (B) unter der Vorderseite des Laufbands verstaut werden. Das NETZKABEL (A) kann durch den LINKEN HANDLAUF (C) zur Rückseite des Laufbands geführt werden.
- Seite 11 Reinigen Sie das Gerät zu allgemeinen Desinfektionszwecken mindestens zwei Minuten lang mit den Gym Wipes. Wenden Sie sich an den Life Fitness Kundendienst, um diese Reiniger zu bestellen (telefonisch unter 1800-351-3737 oder per E-Mail an: customersupport@lifefitness.com). für life fitness geeignete reinigungsmittel Milde Seife und Wasser oder ein milder, nicht scheuernder Haushaltsreiniger können ebenfalls zur Reinigung von...
- Seite 12 2.2 Wartungs- und inspektionskalender Komponente Wöchentlich monatlich halbjährlich Konsolen-Overlays Reinigen Prüfen Flaschenhalter/Zubehörablagen Reinigen Prüfen Befestigungsbolzen Konsole Prüfen Prüfen Montageteile Reinigen Prüfen Gestell Kunststoffabdeckung Reinigen Prüfen Prüfen Lifepulse Sensoren Reinigen/Prüfen Laufflächen-Zentrierung Prüfen Waagerechte Ausrichtung * Kontrollieren Reinigen/Prüfen Notstopp-Magnet Reinigen Absaugen/Reinigen Motorabdeckung Prüfen Motorelektronikgehäuse Antriebsriemen...
- Seite 13 2.3 Gehlersuche am laufband Störung Mögliche Ursache Abhilfe Netzschalter ist nicht in der richtigen Netzschalter auf EIN stellen. Stellung. Schließen Sie das Laufband an einen geeigneten Stromkreislauf an Siehe Erdungsanforderungen. Hinweis: In Nordamerika muss ein separater 20-A-Stromkreislauf für gewerblich genutzte Geräte verwendet Unzureichende Stromzufuhr.
- Seite 14 fehlersuche am laufband (Fortsetzung) Störung Mögliche Ursache Abhilfe Einstellfüße überprüfen und Laufband waagerecht ausrichten. Lauffläche Unebene Bodenfläche. Lauffläche überprüfen und ggf. neu verschoben. spannen. Siehe Justieren und Spannen der Lauffläche. Benutzer „schiebt“ die Lauffläche. Dies geschieht, wenn der Benutzer schneller läuft als sich die Lauffläche bewegt und er sie so mit den Füßen schiebt.
- Seite 15 fehlersuche am laufband (Fortsetzung) Störung Mögliche Ursache Abhilfe Schließen Sie das Laufband an einen geeigneten Stromkreislauf an Siehe Erdungsanforderungen. Hinweis: In Nordamerika muss ein Unzureichende Stromzufuhr. separater 20-A-Stromkreislauf für gewerblich genutzte Geräte verwendet werden bzw. ein 15-A-Stromkreislauf für Geräte für den Heimgebrauch. Beschädigter Erdungskontakt am Netzkabel austauschen.
- Seite 16 2.4 fehlersuche beim optionalen Polar-brustgurt für die funkherzfrequenzmessung herzfrequenzanzeige fehlerhaft oder nicht vorhanden Störung Mögliche Ursache Abhilfe Brustgurtsender nicht feucht genug, um Brustgurtsender anfeuchten. genaue Herzfrequenzwerte zu ermitteln. Elektroden des Brustgurtsenders liegen Sicherstellen, dass die Brustgurtelektroden flach nicht flach auf der Haut auf. auf der Haut aufliegen.
- Seite 17 2.5 Justieren und Spannen der lauffläche Ziehen Sie immer den Netzstecker des Laufbands aus der Steckdose, bevor das Laufband verschoben oder mit den Händen unter dem Laufband gearbeitet wird. laufflächen-Spannschrauben Für dieses Verfahren ist ein 5/16-Zoll-Inbusschlüssel erforderlich. Die hinteren Endkappen des Life Fitness Laufbandes (A) sind mit Löchern versehen, die Zugang zu den Laufflächen- Spannschrauben ermöglichen.
- Seite 18 Spannen einer gebrauchten lauffläche 1. Drücken Sie die Starttaste und lassen Sie das Laufband fünf Minuten lang bei 8,0 km/h laufen. Hinweis: NICHT AUF DEM LAUFBAND LAUFEN ODER GEHEN. 2. Die Laufflächengeschwindigkeit auf 2,0 MPH (3,2 km/h) verringern. Gehen Sie auf dem Laufband. Umfassen Sie die Handläufe fest und versuchen Sie, die Lauffläche durch festes Auftreten in der Nähe der Motorabdeckung zum Stillstand zu bringen.
- Seite 19 montageanleitung teileliste Erforderliches Werkzeug: • #2 Kreuzschlitzschraubendreher • 4-mm-, 5-mm-, 8-mm-Inbusschraubendreher (T-Griff empfohlen) Beschreibung der Teile Menge Beschreibung der Teile Menge Linke Trägerstange Schaumstoffleiste M 12 x 1.75 Innensechskant- Rechts Seitenprofil Halbrundschraube (SILBER) Linke Trägerstangenabdeckung M12.5 Unterlegschraube Rechte Trägerstangenabdeckung Rechte Trägerstange #8 x 12 Kreuzschlitz-Flachkopfschraube Handlauf/Brücke Gummi-Durchführungsdichtung...
- Seite 20 montageteile M6 X 14 BUTTON HEAD SCREW (#7) M6 X 14 HALBRUNDSCHRAUBE (Nr. 7) M12.5 WASHER (#3) M12,5 UNTERLEGSCHEIBE (Nr. 3) M6 X 25 BUTTON HEAD SCREW (#36) M6 X 25 HALBRUNDSCHRAUBE (Nr. 36) M6.5 WASHER (#8) M6,5 UNTERLEGSCHEIBE (Nr. 8) M6 X 20 SOCKET HEAD SCREW (#31) M6 X 20 INNENSECHSKANTSCHRAUBE (Nr.
- Seite 29 31 31 8 31 31 31 Discover SE3 & SI ONLY / UITSLUITEND / UNIQUEMENT / NUR / SOLO / SOMENTE / SOLO / YALNIZCA / 専用 / 전용 / 仅 / ТОЛЬКО / ﻓﻘط...
- Seite 30 Discover SE3 & SI ONLY / UITSLUITEND / UNIQUEMENT / NUR / SOLO / SOMENTE / SOLO / YALNIZCA / 専用 / 전용 / 仅 / ТОЛЬКО / ﻓﻘط...
- Seite 31 Discover SE3 & SI ONLY / UITSLUITEND / UNIQUEMENT / NUR / SOLO / SOMENTE / SOLO / Explore ONLY / YALNIZCA / 専用 / 전용 / UITSLUITEND / 仅 / ТОЛЬКО / ﻓﻘط UNIQUEMENT / NUR / SOLO / SOMENTE / SOLO / YALNIZCA / 専用...
- Seite 32 11 12 11 12 Explore ONLY / UITSLUITEND / UNIQUEMENT / NUR / SOLO / SOMENTE / SOLO / YALNIZCA / 専用 / 전용 / 仅 / ТОЛЬКО / ﻓﻘط Discover SE3 & SI ONLY / UITSLUITEND / UNIQUEMENT / NUR / SOLO / SOMENTE / SOLO / YALNIZCA / 専用...
- Seite 33 Discover SE3 & SI ONLY / UITSLUITEND / UNIQUEMENT / NUR / SOLO / SOMENTE / SOLO / YALNIZCA / 専用 / 전용 / 仅 / ТОЛЬКО / ﻓﻘط...
- Seite 34 EXPLORE ONLY / UITSLUITEND / UNIQUEMENT / NUR / SOLO / SOMENTE / SOLO / YALNIZCA / 専用 / 전용 / 仅 / ТОЛЬКО / ﻓﻘط...
- Seite 36 24 a Discover SE3 Discover SI Discover SE3 IPTV...
- Seite 37 24 b Explore...
- Seite 39 EXPLORE ONLY / UITSLUITEND / UNIQUEMENT / NUR / SOLO / SOMENTE / SOLO / YALNIZCA / 専用 / 전용 / 仅 / ТОЛЬКО / ﻓﻘط...
- Seite 40 28 a...
- Seite 41 28 b...
- Seite 44 Coaxial Cable / External Ethernet Cable / Coaxkabel / Externe Ethernetkabel / Câble Coaxial / Câble Ethernet externe / Koaxialkabel / Externes Ethernetkabel / Cavo coassiale / Cavo Ethernet esterno / Cabo coaxial / Cabo Ethernet externo / Cable coaxial / Cable Ethernet externo / Koaksiyel Kablo / Harici Ethernet Kablosu /...
- Seite 45 MAKE SURE ALL HARDWARE IS TIGHT! ASSUREZ-VOUS QUE TOUTE LA VISSERIE EST BIEN SERRÉE ! CONTROLEER OF ALLE BEVESTIGINGEN GOED VAST ZITTEN! SICHERSTELLEN, DASS ALLE BEFESTIGUNGSTEILE FESTGEZOGEN SIND! ASSICURARSI CHE TUTTA LA BULLONERIA SIA BE N STRETTA ASEGÚRESE DE QUE TODAS LAS PIEZAS ESTÉN BIEN APRETADAS. ASSEGURE-SE DE QUE TODAS AS PEÇAS ESTÃO APERTADAS! TÜM DONANIMIN SIKI OLDUĞUNU KONTROL EDİN! УБЕДИТЕСЬ, ЧТО...
- Seite 46 technische daten 4.1 technische daten zum laufband Zweckbestimmung: Elevation Series 95T: Starke Beanspruchung bei gewerblicher Nutzung Platinum Club Series: Heimgebrauch Maximales Benutzergewicht: 181 kg Geschwindigkeitsbereich: Elevation Series 95T: 0,8 bis 23 km/h in Schritten von 0,16 km/h Platinum Club Series: 0,3 bis 12,0 MPH (0,5 bis 19 km/h) in Schritten von 0,1 Steigungsbereich: 0 bis 15 % (in Stufen von 0,1%)
