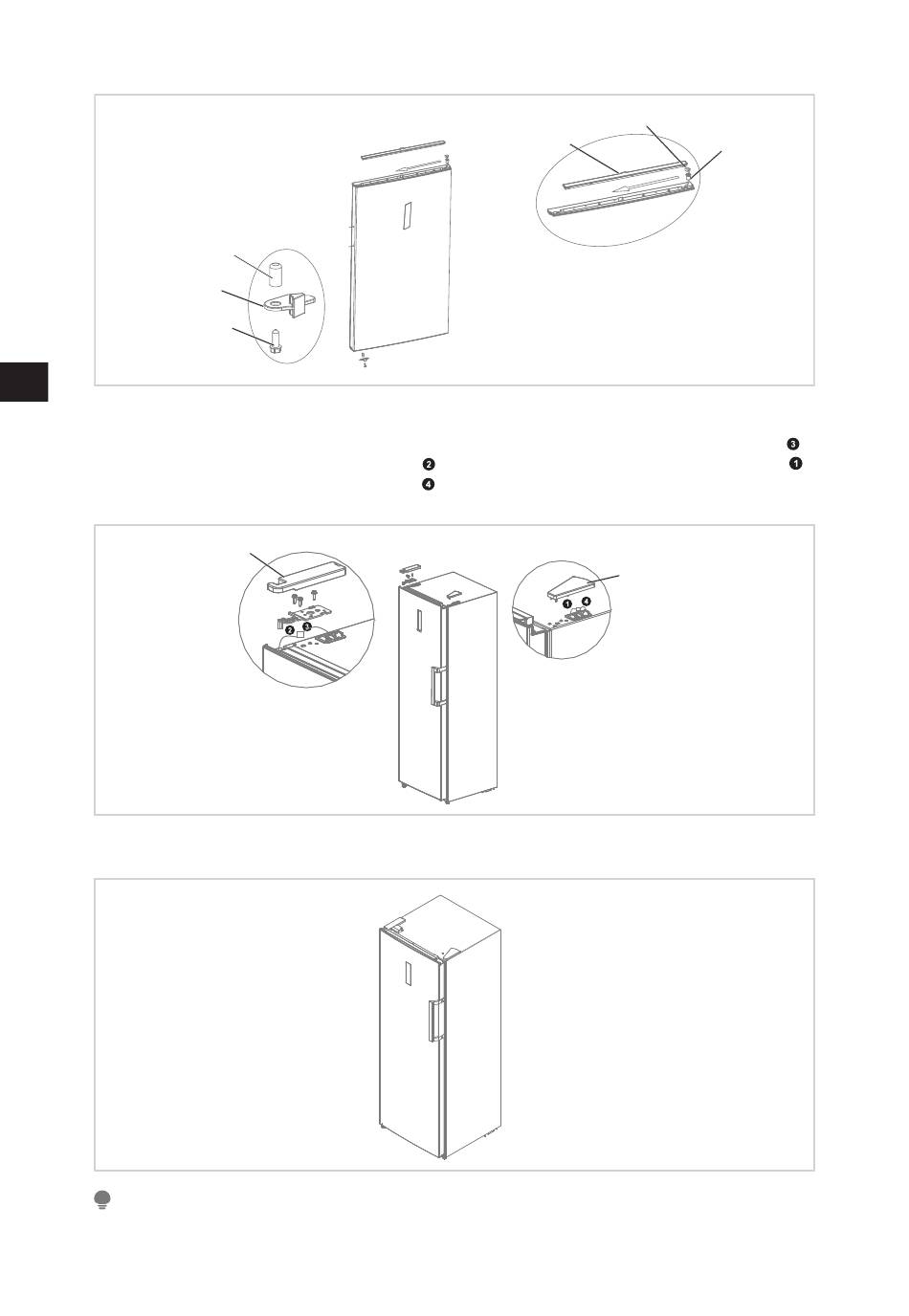

6. Saque la bisagra superior izquierda y la cubierta de la bisagra superior
izquierda del paquete de accesorios, coloque la puerta en la bisagra inferior y
monte la bisagra superior izquierda. Conecte el terminal de la línea de señal
con el terminal de la línea de señal , conecte el terminal de la línea de señal
con el terminal de la línea de señal , monte la cubierta de la bisagra superior y
la cubierta del orificio.
Cubierta de la bisagra
7. Para el ensamble de la manija, por favor consulte el capítulo "Instalación de la
manija de la puerta".
CUIDADO
La imagen que aparece arriba tiene solo una finalidad de referencia. La configuración real
dependerá del producto físico o declaración por parte del distribuidor.
Tope
línea de señal de la puerta
Cubierta superior
de la puerta
10
Tubo del manguito
5)
Cubierta del agujero
