Montage des ORBIS
Während des Transports, oder
wenn das Gerät für längere Zeit
nicht gebraucht wird, soll die
obere Platte entfernt werden,
um Schäden an der Messzelle zu
verhindern.

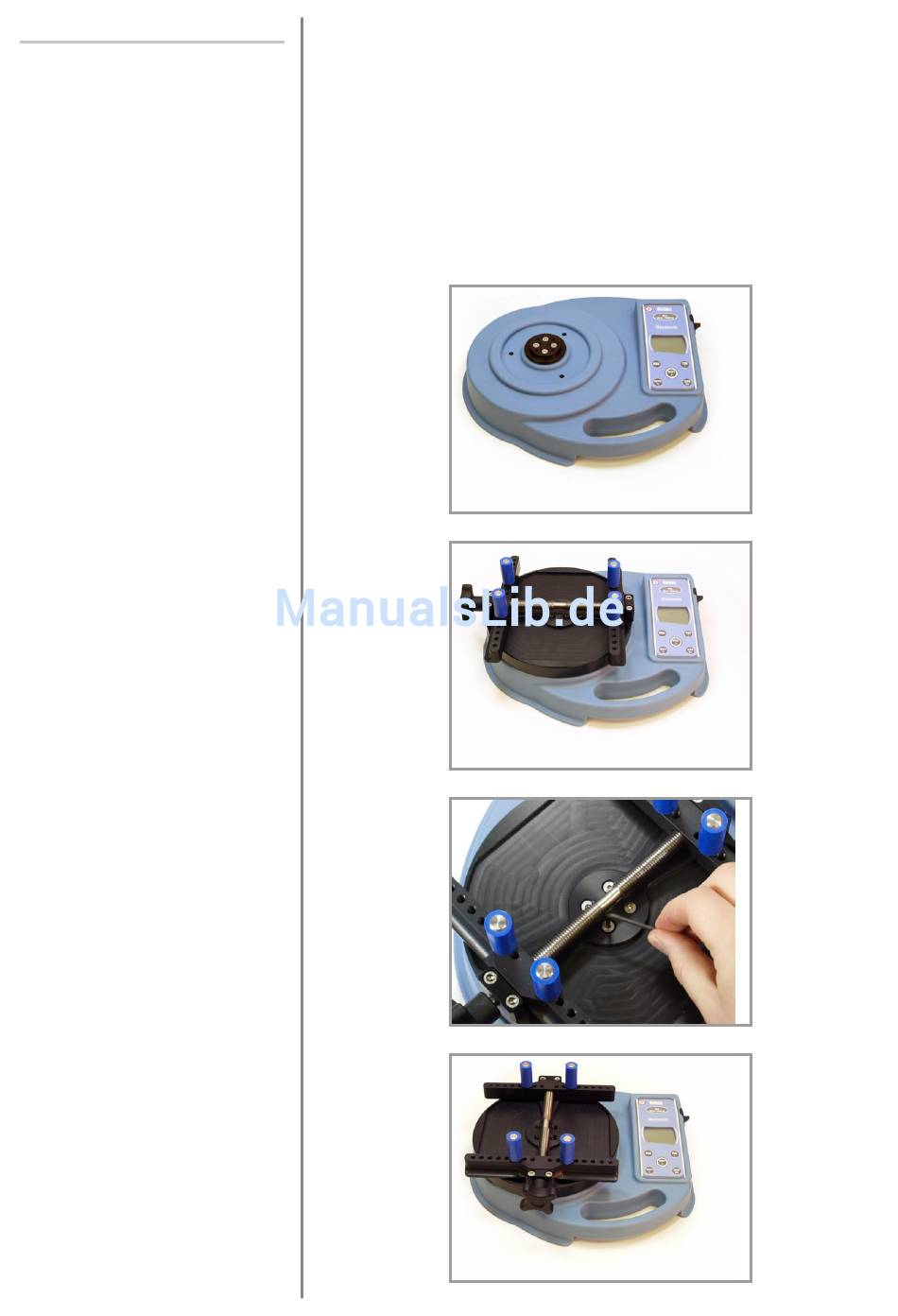

Anleitung zur Montage der
Platte:
Schritt 1: ORBIS mit dem
Drehmoment-
aufnehmer
Schritt 2: Setzen die
Platte auf den
Drehmoment-
aufnehmer und
richten Sie so
aus, dass sich die
Feststellschraube
auf der linken Seite
befindet.
Schritt 3: Ziehen Sie
die Schrauben
mit Hilfe des
Inbusschlüssels
handfest an.
Schritt 4: Wenn sich die
Feststellschraube
auf der Vorderseite
des Geräts
befinden soll,
wiederholen
Sie die Schritte
1 - 3 richten sie
die Platte aber
entsprechend aus.
Seite 3
Schrauben sie die Feststellschraube so weit auf, dass die
Halter (blaue Plastikzapfen) sich zur Außenseite der Platte
bewegen. Richten sie die Platte so aus, dass sich die
Feststellschraube auf der linken Seite befindet. Schrauben
sie die Platte mit Hilfe der beiden Schrauben und dem
mitgelieferten 2.5mm Inbusschlüssel auf der Basis an.
Ziehen sie die beiden Schrauben nur handfest an.
