2
3

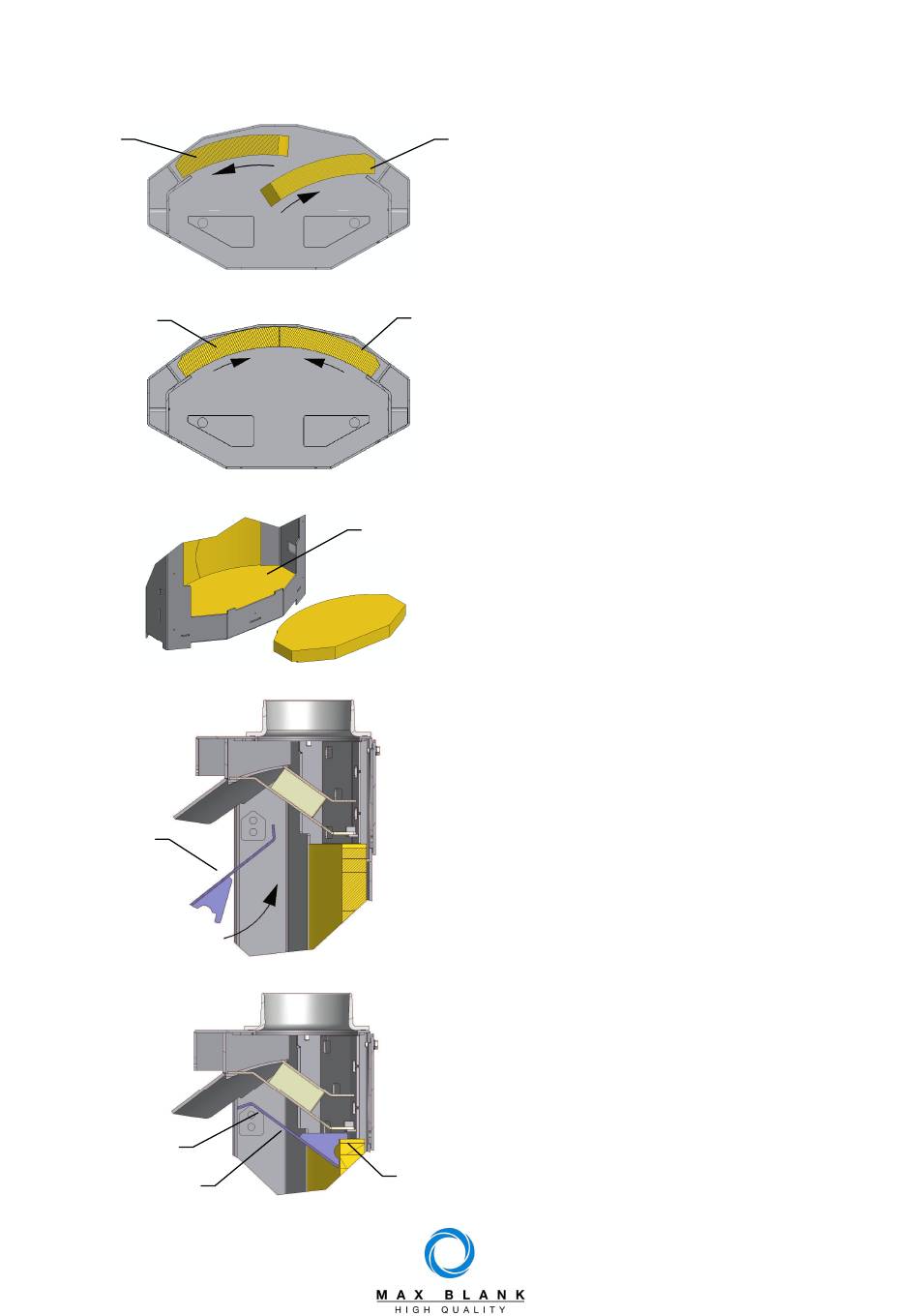

Den linken Schamottestein (2) wie
abgebildet einsetzen und ganz auf die
linke Seite schieben.
Den rechten Schamottestein (3) wie
abgebildet einbauen.
3
2
Nach dem Einbau der beiden
Schamottesteine (2) und (3) diese
zusammenschieben und mittig
ausrichten.
4
Feuerraumboden (4) gemäß Bild
einsetzen.
Umlenkplatte (5) wie abgebildet
senkrecht halten, in den Feuerraum
einführen und hinter den seitlichen
Haltern nach oben schieben, bis die
angeschweißte Lasche auf den
5
hinteren Schamottesteinen aufgelegt
werden kann.
Die Umlenkplatte (5) muss wie
abgebildet auf dem oberen Halter (O)
und hinten mit der Lasche (U) auf den
Schamotteplatten aufliegen.
O
U
5
Seite 8
