5

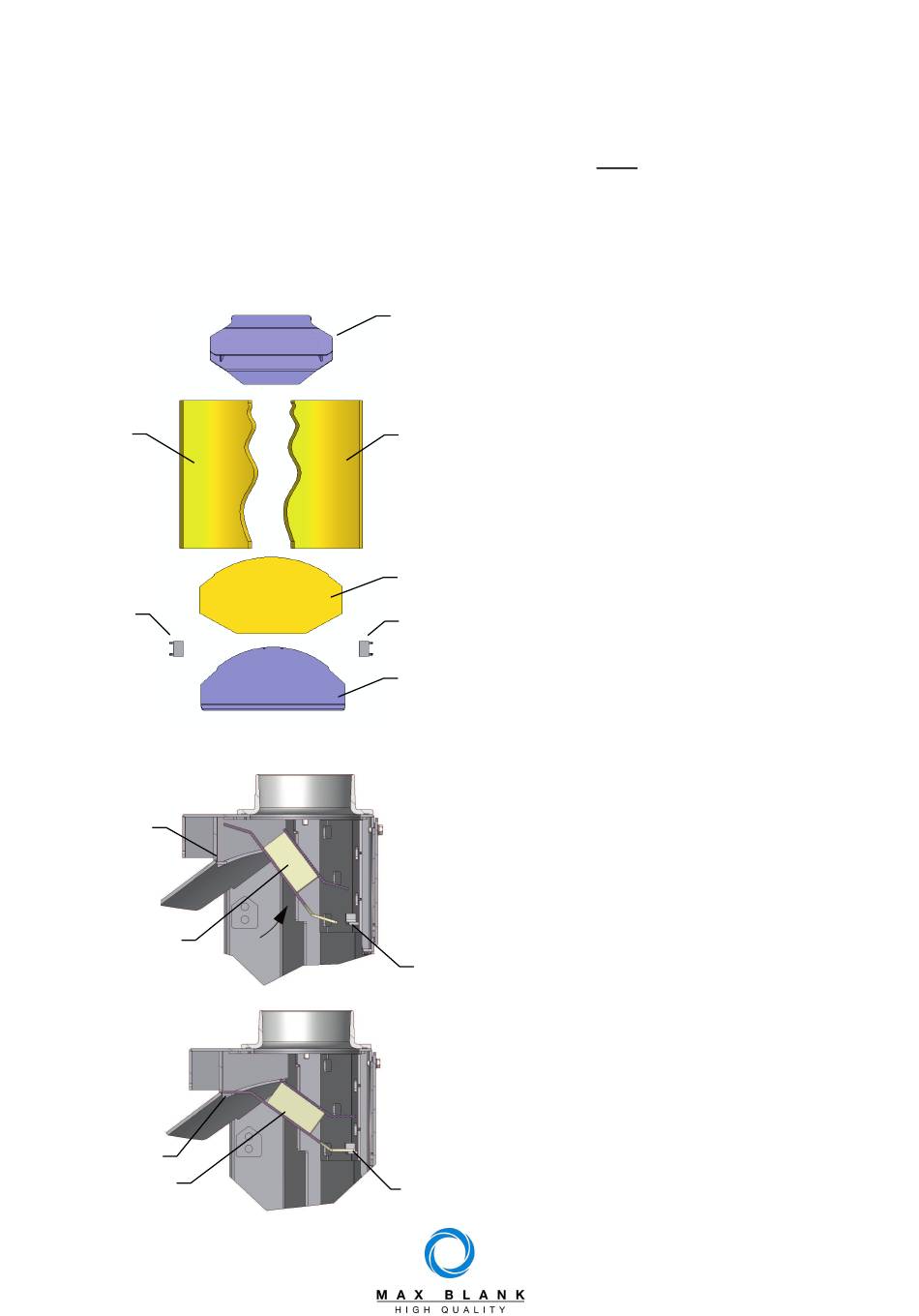

Einbau der Schamotte
Die für den Kaminofen konzipierten Schamotteteile werden nicht mit Mörtel, Kleber oder
ähnlichen Materialien ausgemauert. Die einzelnen Schamottesteine werden wie folgt
beschrieben in der richtigen Reihenfolge in den Brennraum eingesetzt. Dabei ist auf den
richtigen Sitz der Schamotte zu achten, um eine einwandfreie Funktion des Ofens zu
gewährleisten.
2
6
O
1
O
1
Prüfen der Schamottesteine und
1
Umlenkplatten auf Vollständigkeit.
Schamottesteine griffbereit neben den
Kaminofen legen.
3
Ofentür öffnen und mit geeignetem
Hilfsmittel (z.B. Holzbrett) gegen
selbsttätiges Schließen sichern.
Brennraumboden auf
Verunreinigungen prüfen und evtl.
4
säubern
6
Den Feuerbock und die beiden
seitlichen Lufteinlassdüsen (6)
ausbauen.
5
Obere Umlenkplatte (1) wie abgebildet
einbauen.
U
Umlenkplatte (1) wie abgebildet auf
obere Auflagefläche (O) und hinteren
Auflagewinkel (U) ablegen.
U
Seite 7
