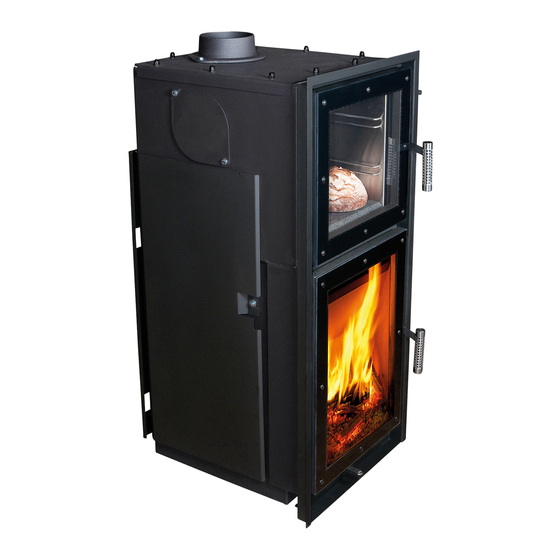

- Seite 1 MONTAGE-ANLEITUNG Typenschild für Ihr Heizgerät KE1 Ökofire KE1 Sinnergie KE1 Ökofire AM (Austauschmaß) KE1 Sinnergie AM (Austauschmaß) KE1 Chur E Bitte entnehmen Sie weitere wichtige Hinweise auf der nächsten Seite!
- Seite 2 Anbringung des Typenschildes Der Gesetzgeber schreibt vor, das beigefügte Typenschild an Ihrem Heizgerät anzubringen. Die technischen Geräte-Daten müssen für die Abnahme durch den Schornsteinfeger am Heizgerät ersichtlich sein. Sie haben somit die freie Wahl, das Typenschild je nach Aufstellungssituation so anzubringen, dass es gut zu lesen und der ausgewählte Platz, gut in das Gesamtofenbild passt.
- Seite 3 MONTAGE-ANLEITUNG FÜR KAMINEINSATZ Modell: KE1 Abbildungen mit optionalem Zubehör Inhalt: Seite Datenblatt Sicherheitsabstände Besondere Vorkehrungen für den Brandschutz Aufbau vor oder neben einer zu schützenden Wand Aufbau vor oder neben einer sonstigen Wand Wärmeabgabe Weitere Hinweise Luftschieberstellungen Einbau der Schamotte Reinigung Außenluftanschluß...
- Seite 4 1 Datenblatt (Maße in cm) Seite 4...
- Seite 5 KE1 Ökofire KE1 Ökofire KE1 Sinnergie KE1 Sinnergie Technische Daten gerade Tür gebogene Tür gerade Tür gebogene Tür Gesamthöhe 82 cm 82 cm 90 cm 90 cm Gesamtbreite 47 cm 47 cm 51 cm 51 cm Gesamttiefe 65 cm 66 cm 65 cm 65 cm Einbauhöhe...
- Seite 6 Seite 6...
- Seite 7 KE1 Ökofire AM KE1 Ökofire AM KE1 Ökofire AM Technische Daten 835 x 480 895 x 480 790 x 480 gerade Tür gerade Tür gerade Tür Gesamthöhe 85,5 cm 91,5 cm 81,5 cm Gesamtbreite 48 cm 48 cm 48 cm Gesamttiefe 68 cm 68 cm...
- Seite 8 Seite 8...
- Seite 9 KE1 Sinnergie AM KE1 Sinnergie AM KE1 Sinnergie AM Technische Daten 835 x 480 895 x 480 790 x 480 gerade Tür gerade Tür gerade Tür Gesamthöhe 86 cm 92 cm 81,5 cm Gesamtbreite 48 cm 48 cm 48 cm Gesamttiefe 68 cm 68 cm...
- Seite 10 KE1-Chur E Technische Daten mit Steinfront Gesamthöhe 165 cm Gesamtbreite 90 cm Gesamttiefe 65 cm Einbauhöhe 158 cm Einbaubreite 75 cm Einbautiefe 54 cm Frontplattenhöhe 155 cm Frontplattenbreite 90 cm Gesamtgewicht 282 kg Gewicht Schamotte 60 kg Rauchrohrstutzen Ø 150 mm Außenluftanschluß...
- Seite 11 Prüfwerte nach DIN EN 13229 Zeitbrandfeuerstätte Zulässige Brennstoffe Scheitholz, Holzbriketts Füllmenge bei Nennwärmeleistung 1,65 kg max. Brennstoffdurchsatz 2,2 kg/h Nennwärmeleistung 7,5 kW Raumwärmeleistung 7,5 kW 7,8 – 4,3 kW Wärmeleistungsbereich Wirkungsgrad 83 % CO (13%O 806,4 mg/m³ CO (13%O 0,065 % Staub (13%O 31,6 mg/m³...
- Seite 12 Daten zur Schornsteinberechnung nach EN 13384 Teil1 und Teil 2 zur Berechnung von keramischen Zügen bei KE1 Betriebsart Speicherbetrieb Brennstoff Scheitholz Brennstoff-Füllmenge 5,0 kg Brennstoffdurchsatz 6,1 kg/h Abgastemperatur am Stutzen 559 °C Feuerungsleistung 25,5 kW Abgasmassenstrom 16,1 g/s Mindestförderdruck am Kamineinsatz 15 Pa Wenn an dem Kamineinsatz ein keramischer Nachheizzug angeschlossen ist, dann kann die Anlage mit einem höheren Brennstoffumsatz von 6,1 kg/h betrieben werden.
- Seite 13 2 Sicherheitsabstände 2.1 Besondere Vorkehrungen für den Brandschutz Beim Aufbau des Kamineinsatzes sind folgende Mindestanforderungen einzuhalten: Vorn der Feuerraumöffnung nach vorn und zu den Seiten gemessen, müssen Fußböden aus brennbaren Baustoffen folgenden Abständen durch einen ausreichend dicken Belag nicht brennbaren Baustoffen geschützt sein: •...
- Seite 14 2.2 Aufbau vor oder neben einer zu schützenden Wand zu schützende Wand zählen: • brennbare Wände und Wandkonstruktionen, • tragende Wände aus Stahlbeton, • sonstige Wände bis 10 cm Dicke Vormauerung aus Gasbeton, Ziegel oder Kalksandstein, mindestens 10 cm dick Wärmedämmstoffe nach AGI-Q 132 Die Dämmstoffe müssen mindestens Baustoffklasse A1 nach DIN 4102 Teil 1,...
- Seite 15 2.3 Aufbau vor oder neben einer sonstigen Wand zu sonstige Wand zählen: Wände aus mineralischen Baustoffen wie Gasbeton, Ziegel, Kalksandstein usw. dicker als 10 cm Wärmedämmstoffe nach AGI-Q 132 Die Dämmstoffe müssen mindestens Baustoffklasse A1 nach DIN 4102 Teil 1, obere Anwendungstemperatur 700 °C, entsprechen.
- Seite 16 2.4 Wärmeabgabe Da unterschiedliche Bauarten von Kaminanlagen möglich sind, ist eine genaue Planung der Kaminanlage durch Fachunternehmen unerlässlich. Eine ausreichende Wärmeabgabe muss sichergestellt werden. Dies kann über Luftgitter in der Verkleidung oder über Konvektionsluftleitungen realisiert werden. Bei Kaminanlagen, die bestimmungsgemäß die Wärme über Konvektion abführen, ist folgendes zu beachten: Der Querschnitt für die Lufteintrittsöffnung und für die Luftaustrittsöffnung muss jeweils mindestens 800 cm²...
- Seite 17 4 Luftschieberstellungen Die für den Abbrand benötigte Verbrennungsluft wird über den Luftschieber (1) geregelt. Mit dem Luftschieber (1) wird die Primärluft (2) und die Sekundärluft (3) mit einem Hebel (1) geregelt. Der Abbrand einer Brennstoffmenge (4) von 1,6 bis 1,8 kg (entspricht ca.3 Stk. Holzscheit mit 20 bis 25 cm Länge) dauert je nach Brennstoffqualität, Schornstein- und Witterungs-...
- Seite 18 5 Einbau der Schamotte Die für den Kamineinsatz konzipierten Schamotteteile werden nicht mit Mörtel, Kleber oder ähnlichen Materialien ausgemauert. Die einzelnen Schamottesteine werden wie folgt beschrieben in der richtigen Reihenfolge in den Brennraum eingesetzt. Dabei ist auf den richtigen Sitz der Schamotte zu achten, um eine einwandfreie Funktion des Ofens zu gewährleisten.
- Seite 19 Prallplatte (2) wie abgebildet in den Brennraum einfahren und auf der Auflageschiene (12) ablegen. Umlenkplatte (3) wie abgebildet in den Brennraum einfahren und auf den oberen (O) und hinteren (U) Auflagewinkel ablegen. Bodenplatte (4) mit Sichtseite nach oben in den Brennraum einlegen, zu den Seitenwänden ausmitteln und nach vorne schieben.
- Seite 20 Den linken unteren Seitenstein (6) in den Falz des Rückwandsteins (5) einfahren und nach außen schieben, bis dieser in den Falz der Bodenplatte (4) einrastet. Den rechten unteren Seitenstein (7) in den Falz des Rückwandsteins (5) einfahren und nach außen schieben, bis dieser in den Falz der Bodenplatte (4) einrastet.
- Seite 21 Die hintere (10) und die vordere (11) Deckelplatte wie abgebildet mit Falz nach unten in den Feuerraum einsetzen. Den Feuerbock (13) in die Führungen (14) am Brennraum einsetzen. Schamotteeinbau prüfen! Der Ausbau der Schamotte erfolgt in umgekehrter Reihenfolge. Seite 21...
- Seite 22 6 Reinigung Zum gründlichen Reinigen des Feuerraumes kann die Schamotteauskleidung in umgekehrter Reihenfolge wie in Kapitel 5 beschrieben ausgebaut werden. Dadurch kann der Feuerraum und die Verbrennungsluftöffnungen noch besser gereinigt werden. Zum Reinigen der Rauchrohre können Sie die Umlenkplatten im Kamineinsatz herausnehmen und dadurch den entfernten Ruß...
- Seite 23 7 Außenluftanschluß Außenluftanschluß Der Kamineinsatz ist für einen Außenluftanschluß nach unten (U) vorbereitet. 8 Lieferumfang - Kamineinsatz - Brennraumauskleidung - Aufstellungs- und Bedienungsanleitung - Montage- Anleitung mit Typenschild Seite 23...
- Seite 24 Technische Dokumentation Technische Dokumentation zu Festbrennstoff-Einzelraumheizgeräten nach Verordnung (EU) 2015/1185 und Verordnung (EU) 2015/1186 Kontaktangaben des Herstellers oder seines autorisierten Vertreters Hersteller: Max Blank GmbH Kontakt: Thomas Blank Klaus-Blank-Straße 1 Anschrift: 91747 Westheim Deutschland Angaben zum Gerät Modellkennung(en): KE1-S2 KE1-Ökofire, KE1-Sinnergie, KE1-Ökofire AM,...
- Seite 25 Raumheizungs- Raumheizungs- Emissionen bei Emissionen bei Bevorzugter Sonstige(r) Nennwärmeleistung Mindestwärmeleistung η Brennstoff Brennstoff geeignete(r) [x%]: (nur einer): Brennstoff(e): [x] mg/Nm³ (13% O [x] mg/Nm³ (13% O Scheitholz, nein Feuchtigkeitsgehalt ≤ 25 % Pressholz nein Feuchtigkeitsgehalt < 12 % Sonstige holzartige nein nein Biomasse...
- Seite 26 Angabe Symbol Wert Einheit Art der Wärmeleistung/Raumtemperaturkontrolle (bitte eine Möglichkeit auswählen) Hilfsstromverbrauch einstufige Wärmeleistung, keine x,xxx Nennwärmeleistung Raumtemperaturkontrolle zwei oder mehr manuell einstellbare x,xxx nein Mindestwärmeleistung Stufen, keine Raumtemperaturkontrolle Raumtemperaturkontrolle mit x,xxx nein Bereitschaftszustand mechanischem Thermostat mit elektronischer Leistungsbedarf der Pilotflamme nein Raumtemperaturkontrolle Leistungsbedarf der...
- Seite 27 10 Entsorgung Hinweis: Das Heizgerät kann in seine verschiedene Einzelteile zerlegt werden, damit die entsprechenden Teile umweltgerecht recycelt bzw. entsorgt werden können. Für eine ordnungsgemäße Entsorgung des Gerätes empfehlen wir Ihnen mit einem lokalen Entsorgungsunternehmen Kontakt aufzunehmen. Für eine fachgerechte Demontage des Heizgerätes wenden Sie sich bitte an einen entsprechenden Fachbetrieb.
- Seite 28 Keramik Vorhandene Keramikteile mechanisch vom Gerät entfernen und als Bauschutt entsorgen. Lokale Entsorgungsmöglichkeiten müssen beachtet werden. Dichtungen (Glasfaser) Die Dichtungen mechanisch aus dem Gerät entfernen. Diese Komponenten dürfen nicht über den Restmüll entsorgt werden, da Glasfaserabfall nicht durch Verbrennung zerstört werden kann. Dichtungen als Glas- und Keramikfasern (künstliche Mineralfasern (KMF)) entsorgen.
- Seite 29 Notizen: Seite 29...
- Seite 30 Seite 30...
- Seite 31 Seite 31...
- Seite 32 Bei Servicefragen wenden Sie sich bitte an Ihren Fachhändler (siehe Händlerstempel) Max Blank GmbH - Klaus-Blank-Straße 1 - D-91747 Westheim www.maxblank.com Irrtümer, Änderungen in Konstruktion, Design, Farbtönen und Lieferumfang sowie Druckfehler vorbehalten. KE1-S2-DE-09.docx...
