7

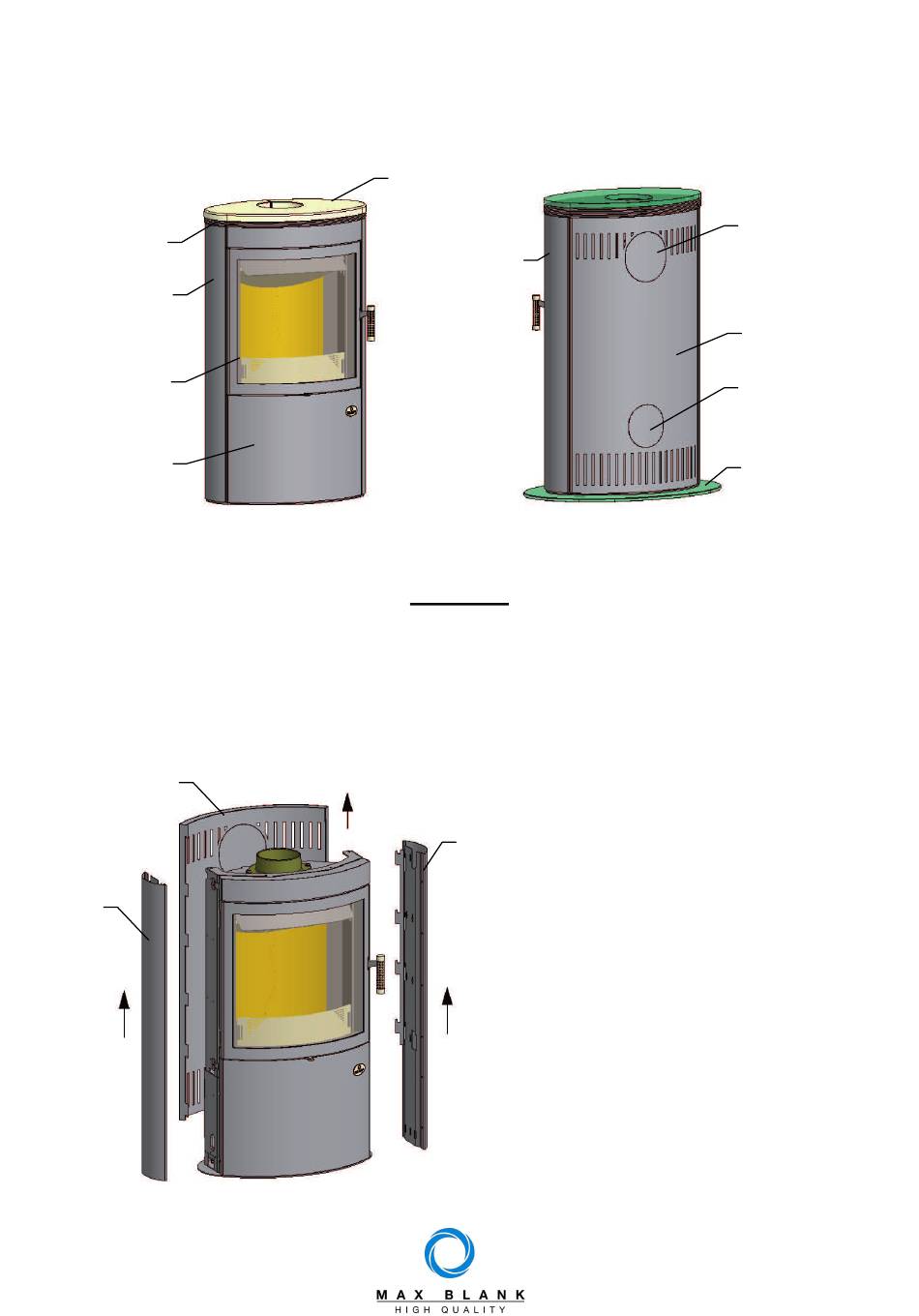

Montage: Kaminofen Mega Steel
Stahlreling
Linkes
Seitenelement
Feuerraumtüre
Holzfachtüre
Alle Verkleidungselemente mit besonderer Sorgfalt handhaben!
Verkleidungselemente nicht auf Ecken und Kanten absetzen!
Zum Ablegen der Teile weiche Unterlagen (z.B. Karton) verwenden!
1
2
Seite 10
Deckelplatte
Rechtes
Seitenelement
Nicht gegen andere Teile oder Gegenstände stoßen!
Achtung!
Werkzeug zur Ofenmontage:
• Wasserwaage
• Sechskantschraubendreher SW3
• Sechskantschraubendreher SW4
3
• Maulschlüssel SW13
• Maulschlüssel SW8
Den Kaminofen vorsichtig aus dem
Transportgestell auspacken.
Die Rückwand (1) durch Anheben
aushängen.
Das linke Seitenelement (2) und das
rechte Seitenelement (3) aushängen.
Ausschnitt für
Rauchrohr
Rückwand
Ausschnitt für
Außenluft
Glassockel
