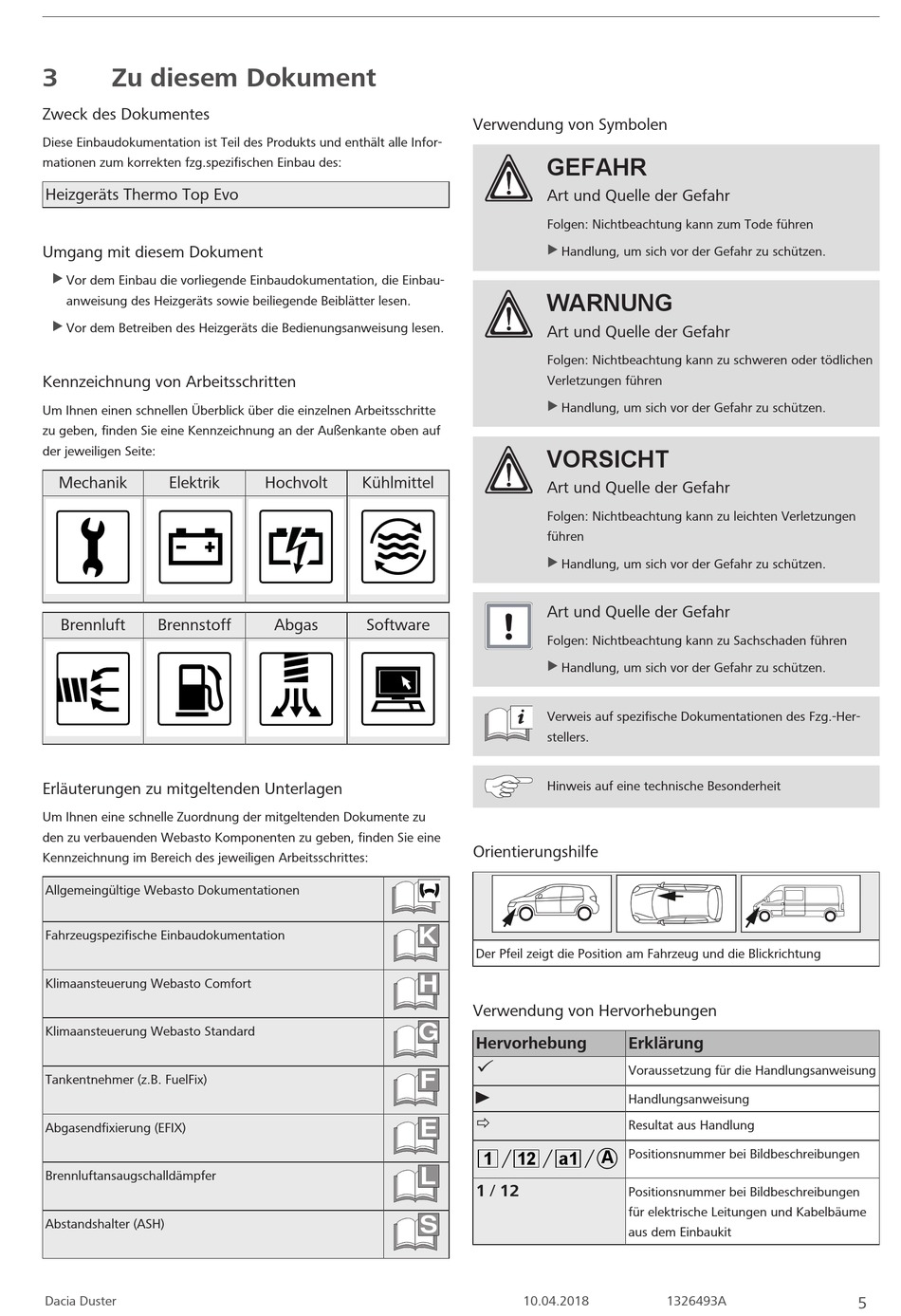

Webasto Thermo Top Evo Einbaudokumentation Seite 5

3 Zu diesem Dokument
Zweck des Dokumentes
Diese Einbaudokumentation ist Teil des Produkts und enthält alle Infor-
mationen zum korrekten fzg.spezifischen Einbau des:
Heizgeräts Thermo Top Evo
Umgang mit diesem Dokument
u
Vor dem Einbau die vorliegende Einbaudokumentation, die Einbau-
anweisung des Heizgeräts sowie beiliegende Beiblätter lesen.
u
Vor dem Betreiben des Heizgeräts die Bedienungsanweisung lesen.
Kennzeichnung von Arbeitsschritten
Um Ihnen einen schnellen Überblick über die einzelnen Arbeitsschritte
zu geben, finden Sie eine Kennzeichnung an der Außenkante oben auf
der jeweiligen Seite:
Mechanik Elektrik
Brennluft Brennstoff
Erläuterungen zu mitgeltenden Unterlagen
Um Ihnen eine schnelle Zuordnung der mitgeltenden Dokumente zu
den zu verbauenden Webasto Komponenten zu geben, finden Sie eine
Kennzeichnung im Bereich des jeweiligen Arbeitsschrittes:
Allgemeingültige Webasto Dokumentationen
Fahrzeugspezifische Einbaudokumentation
Klimaansteuerung Webasto Comfort
Klimaansteuerung Webasto Standard
Tankentnehmer (z.B. FuelFix)
Abgasendfixierung (EFIX)
Brennluftansaugschalldämpfer
Abstandshalter (ASH)
Dacia Duster
Hochvolt Kühlmittel
Abgas Software
K
F
H
F
G
F
F
F
E
F
L
F
S
F
Verwendung von Symbolen
GEFAHR
Art und Quelle der Gefahr
Folgen: Nichtbeachtung kann zum Tode führen
u
Handlung, um sich vor der Gefahr zu schützen.
WARNUNG
Art und Quelle der Gefahr
Folgen: Nichtbeachtung kann zu schweren oder tödlichen
Verletzungen führen
u
Handlung, um sich vor der Gefahr zu schützen.
VORSICHT
Art und Quelle der Gefahr
Folgen: Nichtbeachtung kann zu leichten Verletzungen
führen
u
Handlung, um sich vor der Gefahr zu schützen.
Art und Quelle der Gefahr
Folgen: Nichtbeachtung kann zu Sachschaden führen
u
Handlung, um sich vor der Gefahr zu schützen.
Verweis auf spezifische Dokumentationen des Fzg.-Her-
stellers.
Hinweis auf eine technische Besonderheit
Orientierungshilfe
Der Pfeil zeigt die Position am Fahrzeug und die Blickrichtung
Verwendung von Hervorhebungen
Hervorhebung Erklärung
Voraussetzung für die Handlungsanweisung
Handlungsanweisung
Resultat aus Handlung
Positionsnummer bei Bildbeschreibungen
A
1 12 a1
1 / 12
Positionsnummer bei Bildbeschreibungen
für elektrische Leitungen und Kabelbäume
aus dem Einbaukit
10.04.2018 1326493A 5
