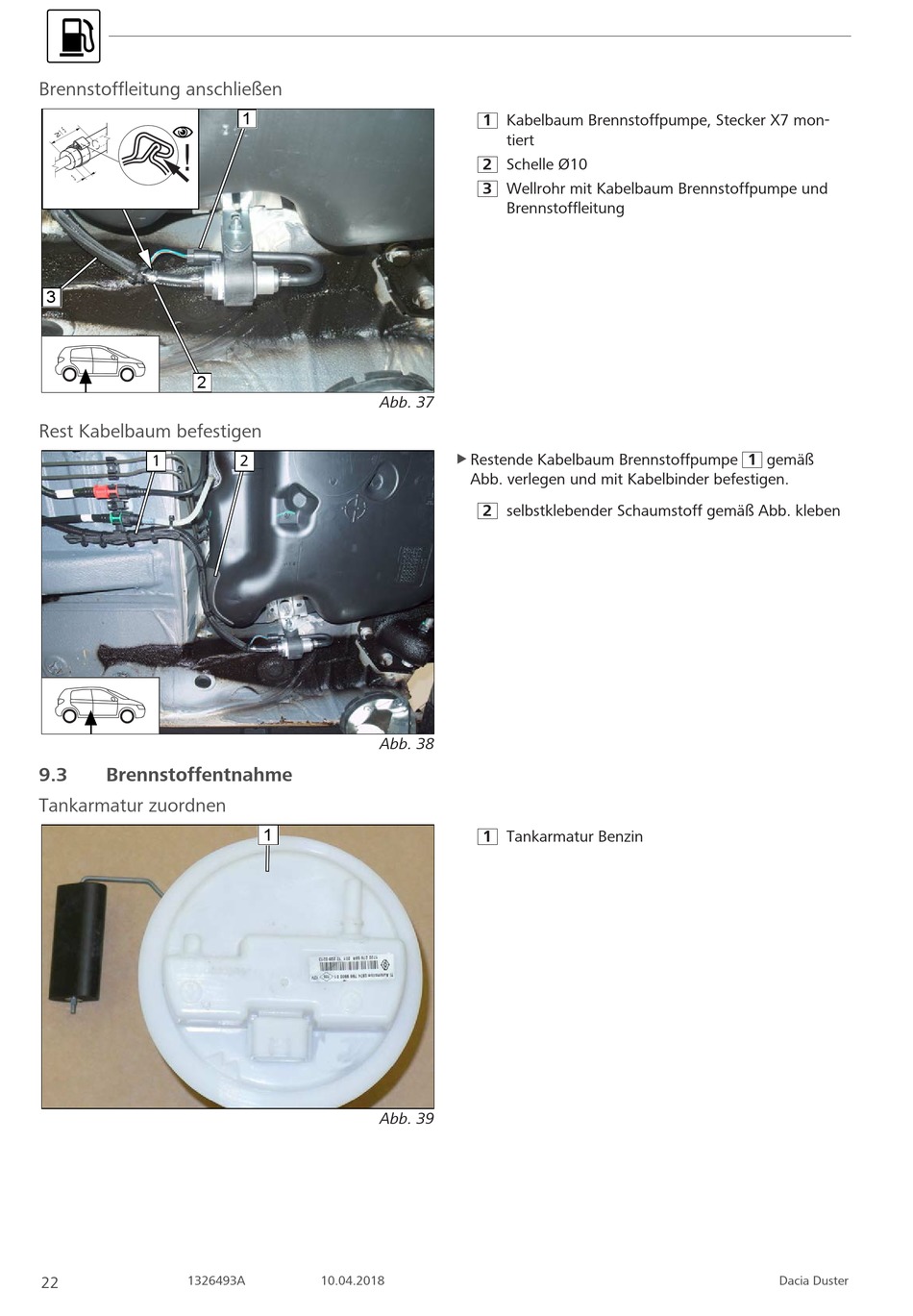

Webasto Thermo Top Evo Einbaudokumentation Seite 22

Brennstoffleitung anschließen
!
3
2
Rest Kabelbaum befestigen
1
9.3 Brennstoffentnahme
Tankarmatur zuordnen
1326493A
22
1
Abb. 37
2
Abb. 38
1
Abb. 39
10.04.2018
1 Kabelbaum Brennstoffpumpe, Stecker X7 mon-
tiert
2 Schelle Ø10
3 Wellrohr mit Kabelbaum Brennstoffpumpe und
Brennstoffleitung
Restende Kabelbaum Brennstoffpumpe 1 gemäß
u
Abb. verlegen und mit Kabelbinder befestigen.
2 selbstklebender Schaumstoff gemäß Abb. kleben
1 Tankarmatur Benzin
Dacia Duster
