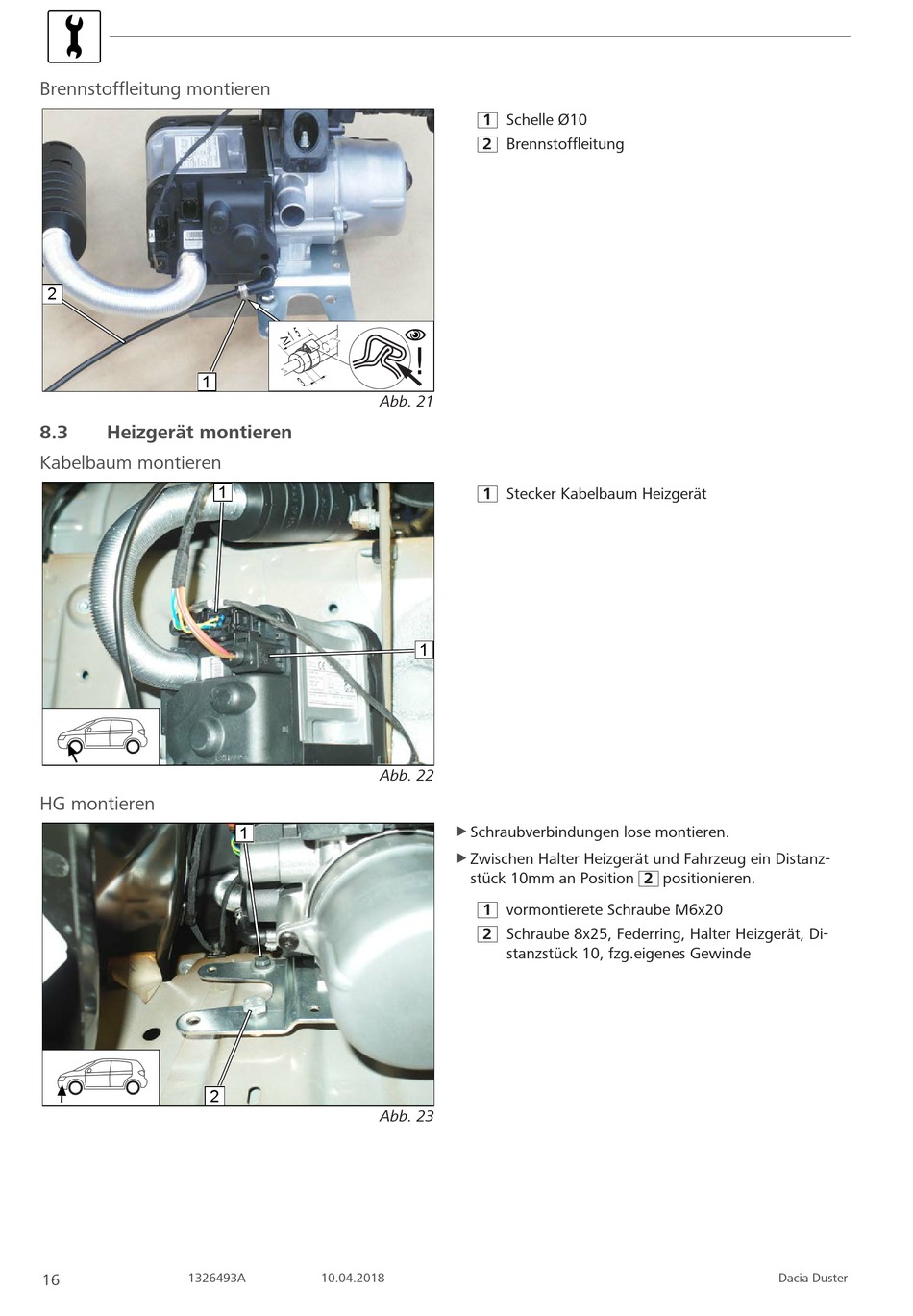

Brennstoffleitung montieren
2
1
8.3
Heizgerät montieren
Kabelbaum montieren
HG montieren
2
1326493A
16
Abb. 21
1
Abb. 22
1
Abb. 23
10.04.2018
1 Schelle Ø10
2 Brennstoffleitung
!
1 Stecker Kabelbaum Heizgerät
1
u
Schraubverbindungen lose montieren.
Zwischen Halter Heizgerät und Fahrzeug ein Distanz-
u
stück 10mm an Position 2 positionieren.
1 vormontierete Schraube M6x20
2 Schraube 8x25, Federring, Halter Heizgerät, Di-
stanzstück 10, fzg.eigenes Gewinde
Dacia Duster
