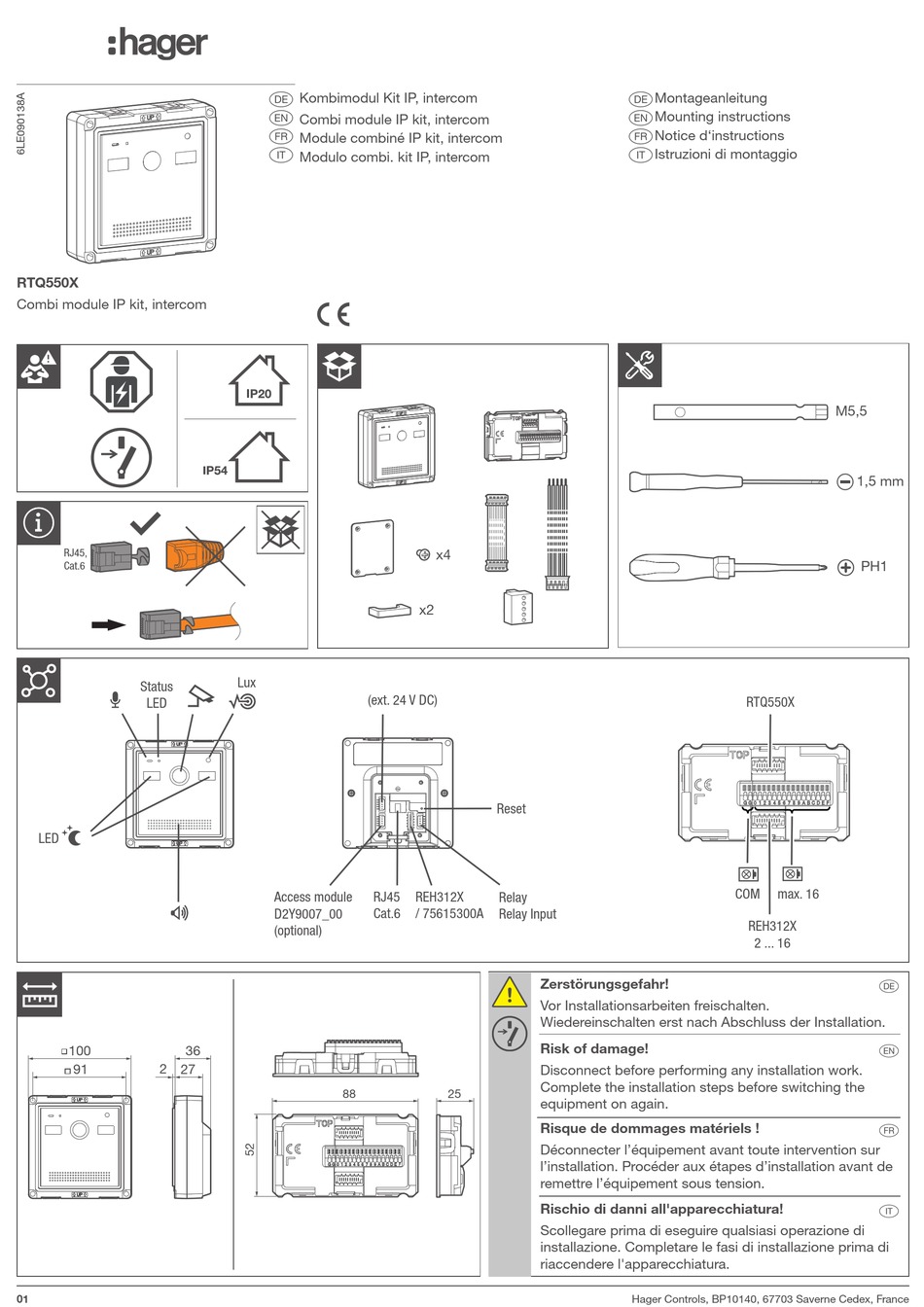

hager RTQ550X Montageanleitung

RTQ550X
Combi module IP kit, intercom
RJ45,
Cat.6
Status
LED
LED
100 36
91 2 27
01
Kombimodul Kit IP, intercom
e
z
Combi module IP kit, intercom
a
Module combiné IP kit, intercom
y
Modulo combi. kit IP, intercom
Lux
(ext. 24 V DC)
RJ45
Access module
D2Y9007_00 Cat.6
(optional)
88
x4
x2
Reset
REH312X
Relay
/ 75615300A Relay Input
Zerstörungsgefahr!
Vor Installationsarbeiten freischalten.
Wiedereinschalten erst nach Abschluss der Installation.
Risk of damage!
Disconnect before performing any installation work.
Complete the installation steps before switching the
25
equipment on again.
Risque de dommages matériels !
Déconnecter l'équipement avant toute intervention sur
l'installation. Procéder aux étapes d'installation avant de
remettre l'équipement sous tension.
Rischio di danni all'apparecchiatura!
Scollegare prima di eseguire qualsiasi operazione di
installazione. Completare le fasi di installazione prima di
riaccendere l'apparecchiatura.
Montageanleitung
e
Mounting instructions
z
Notice d'instructions
a
Istruzioni di montaggio
y
RTQ550X
COM max. 16
REH312X
2 ... 16
Hager Controls, BP10140, 67703 Saverne Cedex, France
M5,5
1,5 mm
PH1
e
z
a
y
