91 / 116 | DA

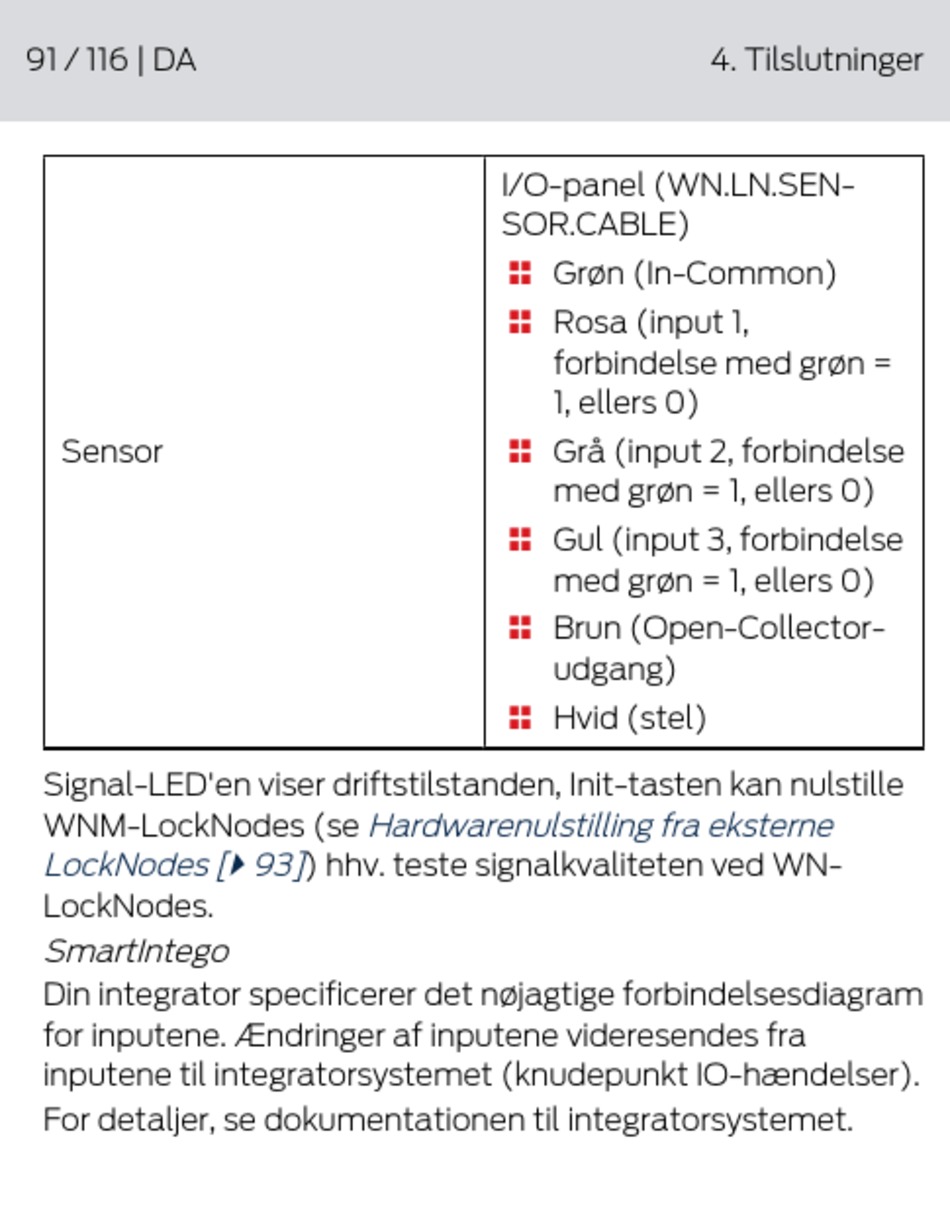

Sensor
Signal-LED'en viser driftstilstanden, Init-tasten kan nulstille
WNM-LockNodes (se
LockNodes [} 93]
LockNodes.
SmartIntego
Din integrator specificerer det nøjagtige forbindelsesdiagram
for inputene. Ændringer af inputene videresendes fra
inputene til integratorsystemet (knudepunkt IO-hændelser).
For detaljer, se dokumentationen til integratorsystemet.
Hardwarenulstilling fra eksterne
) hhv. teste signalkvaliteten ved WN-
I/O-panel (WN.LN.SEN-
SOR.CABLE)
Grøn (In-Common)
Rosa (input 1,
forbindelse med grøn =
1, ellers 0)
Grå (input 2, forbindelse
med grøn = 1, ellers 0)
Gul (input 3, forbindelse
med grøn = 1, ellers 0)
Brun (Open-Collector-
udgang)
Hvid (stel)
4. Tilslutninger
