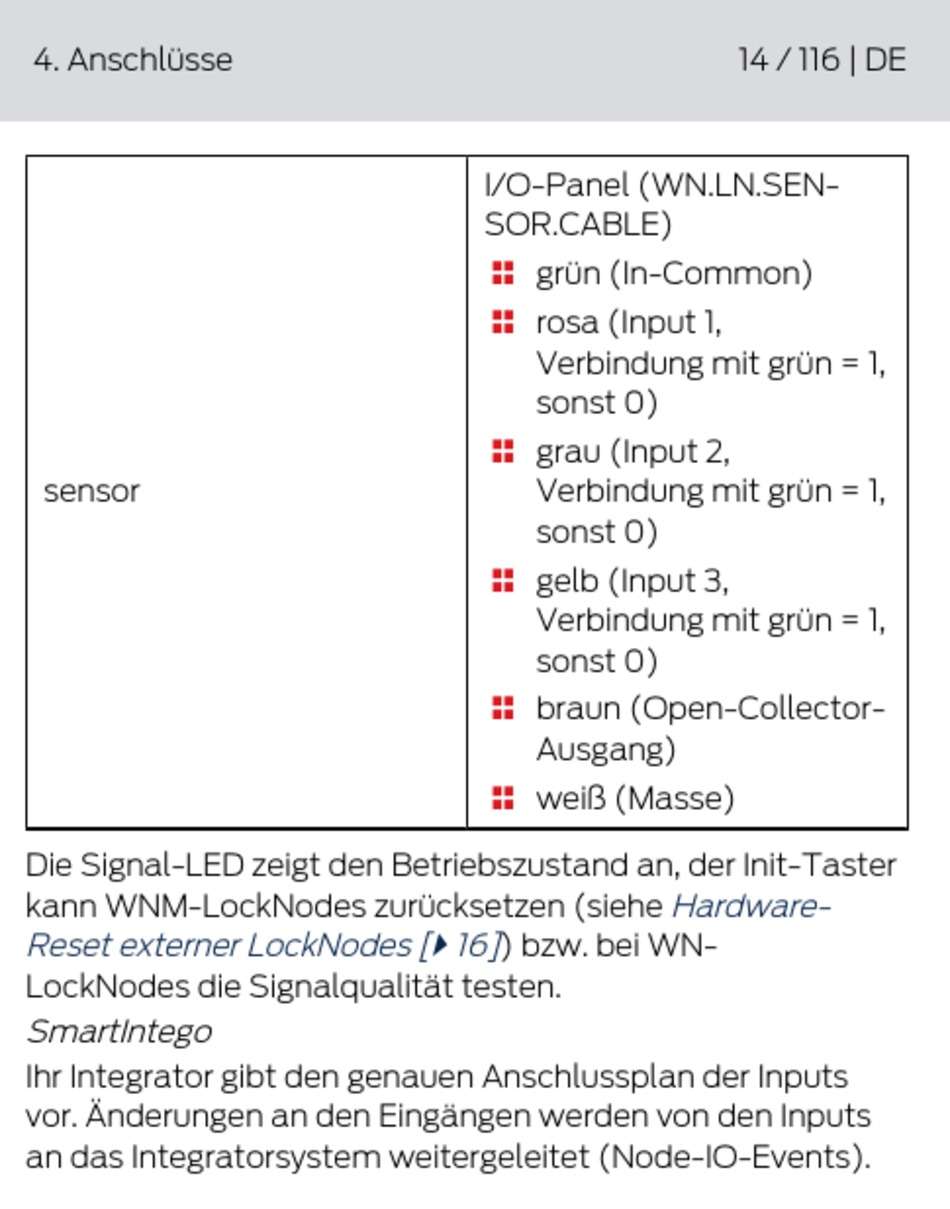

4. Anschlüsse
sensor
Die Signal-LED zeigt den Betriebszustand an, der Init-Taster
kann WNM-LockNodes zurücksetzen (siehe
Reset externer LockNodes [} 16]
LockNodes die Signalqualität testen.
SmartIntego
Ihr Integrator gibt den genauen Anschlussplan der Inputs
vor. Änderungen an den Eingängen werden von den Inputs
an das Integratorsystem weitergeleitet (Node-IO-Events).
I/O-Panel (WN.LN.SEN-
SOR.CABLE)
grün (In-Common)
rosa (Input 1,
Verbindung mit grün = 1,
sonst 0)
grau (Input 2,
Verbindung mit grün = 1,
sonst 0)
gelb (Input 3,
Verbindung mit grün = 1,
sonst 0)
braun (Open-Collector-
Ausgang)
weiß (Masse)
) bzw. bei WN-
14 / 116 | DE
Hardware-
