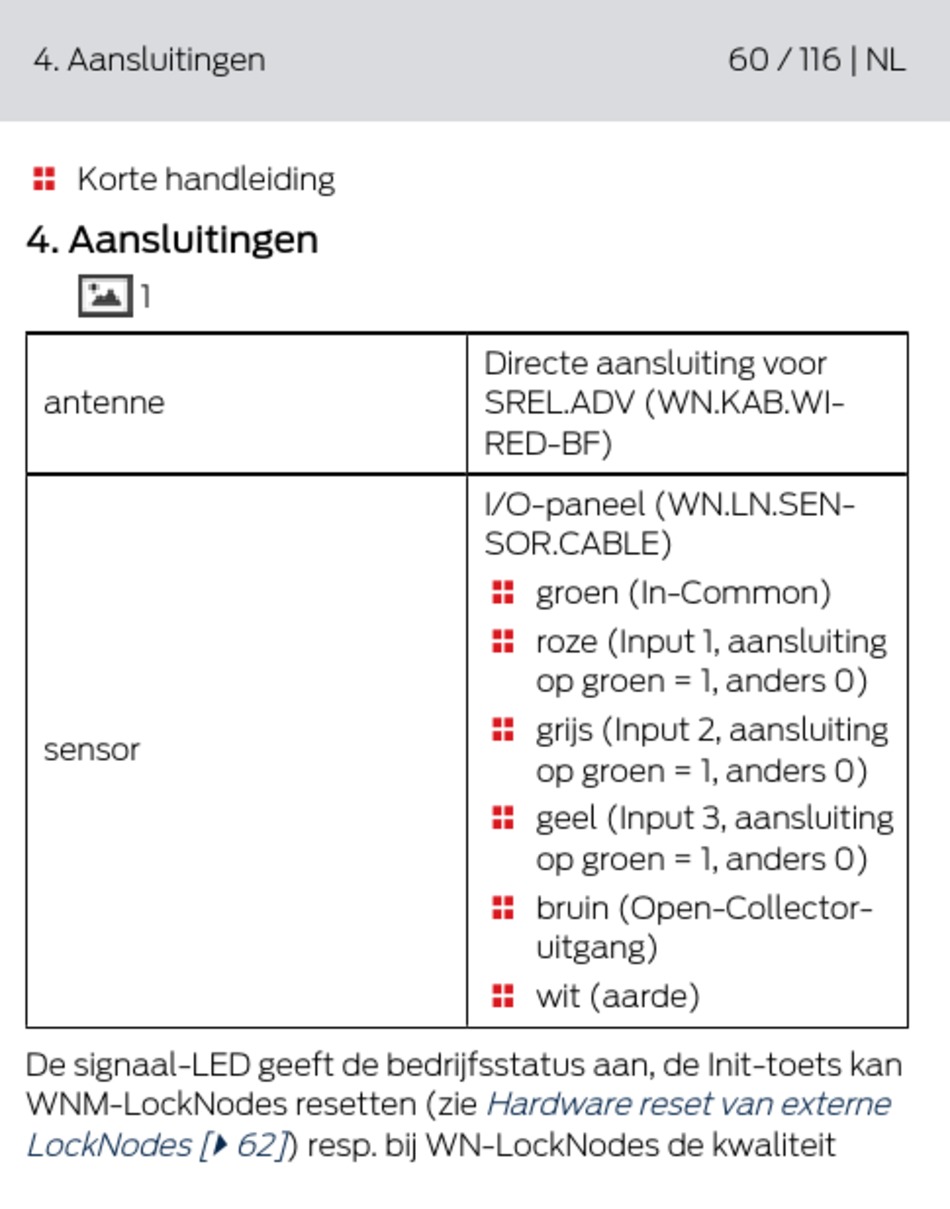

4. Aansluitingen
Korte handleiding
4. Aansluitingen
1
antenne
sensor
De signaal-LED geeft de bedrijfsstatus aan, de Init-toets kan
WNM-LockNodes resetten (zie
LockNodes [} 62]
) resp. bij WN-LockNodes de kwaliteit
Directe aansluiting voor
SREL.ADV (WN.KAB.WI-
RED-BF)
I/O-paneel (WN.LN.SEN-
SOR.CABLE)
groen (In-Common)
roze (Input 1, aansluiting
op groen = 1, anders 0)
grijs (Input 2, aansluiting
op groen = 1, anders 0)
geel (Input 3, aansluiting
op groen = 1, anders 0)
bruin (Open-Collector-
uitgang)
wit (aarde)
Hardware reset van externe
60 / 116 | NL
