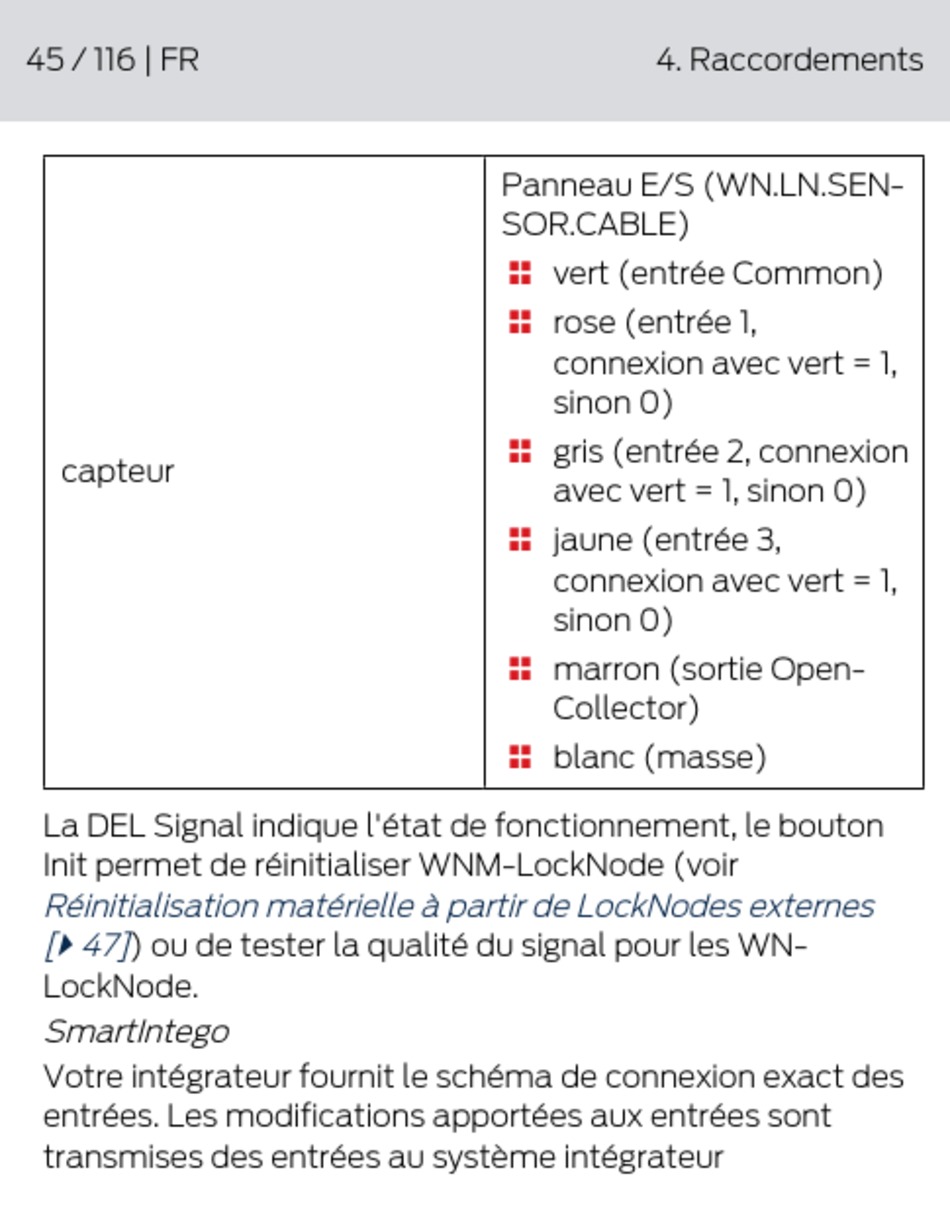

45 / 116 | FR
capteur
La DEL Signal indique l'état de fonctionnement, le bouton
Init permet de réinitialiser WNM-LockNode (voir
Réinitialisation matérielle à partir de LockNodes externes
[} 47]
) ou de tester la qualité du signal pour les WN-
LockNode.
SmartIntego
Votre intégrateur fournit le schéma de connexion exact des
entrées. Les modifications apportées aux entrées sont
transmises des entrées au système intégrateur
4. Raccordements
Panneau E/S (WN.LN.SEN-
SOR.CABLE)
vert (entrée Common)
rose (entrée 1,
connexion avec vert = 1,
sinon 0)
gris (entrée 2, connexion
avec vert = 1, sinon 0)
jaune (entrée 3,
connexion avec vert = 1,
sinon 0)
marron (sortie Open-
Collector)
blanc (masse)
