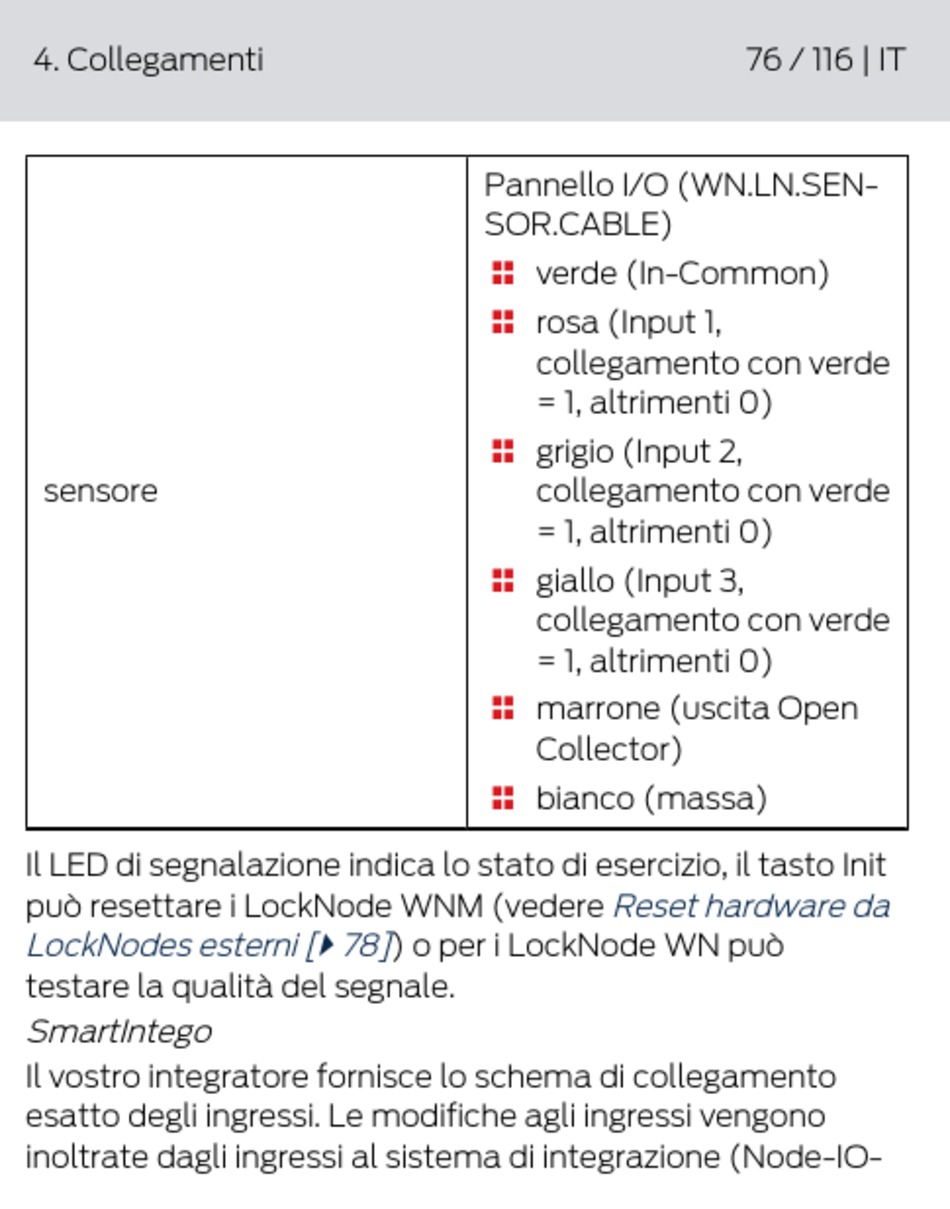

4. Collegamenti
sensore
Il LED di segnalazione indica lo stato di esercizio, il tasto Init
può resettare i LockNode WNM (vedere
LockNodes esterni [} 78]
testare la qualità del segnale.
SmartIntego
Il vostro integratore fornisce lo schema di collegamento
esatto degli ingressi. Le modifiche agli ingressi vengono
inoltrate dagli ingressi al sistema di integrazione (Node-IO-
Pannello I/O (WN.LN.SEN-
SOR.CABLE)
verde (In-Common)
rosa (Input 1,
collegamento con verde
= 1, altrimenti 0)
grigio (Input 2,
collegamento con verde
= 1, altrimenti 0)
giallo (Input 3,
collegamento con verde
= 1, altrimenti 0)
marrone (uscita Open
Collector)
bianco (massa)
) o per i LockNode WN può
76 / 116 | IT
Reset hardware da
