Systemaufbau
Eingänge
4
Bedienmöglichkeiten WirelessHART-Adapter
Der WirelessHART-Adapter ist wie folgt bedienbar:
• Lokale Bedienung über Endress+Hauser Tablet PC Field Xpert SMTxx auch im Ex-Bereich
• Lokale Konfiguration mit FieldCare SFE500 oder DeviceCare via DTM für SWA70
• Fernkonfiguration mit FieldCare SFE500 via WirelessHART-FieldGate SWG50 und DTM für
SWA70 und SWG50
Über das Endress+Hauser FieldEdge SGC500 und das Endress+Hauser WirelessHART-FieldGate
SWG50 können die am WirelessHART-Adapter angeschlossenen Feldgeräte an die Netilion Cloud
angebunden werden.
Detaillierte Informationen zur Netilion Cloud:
1
13

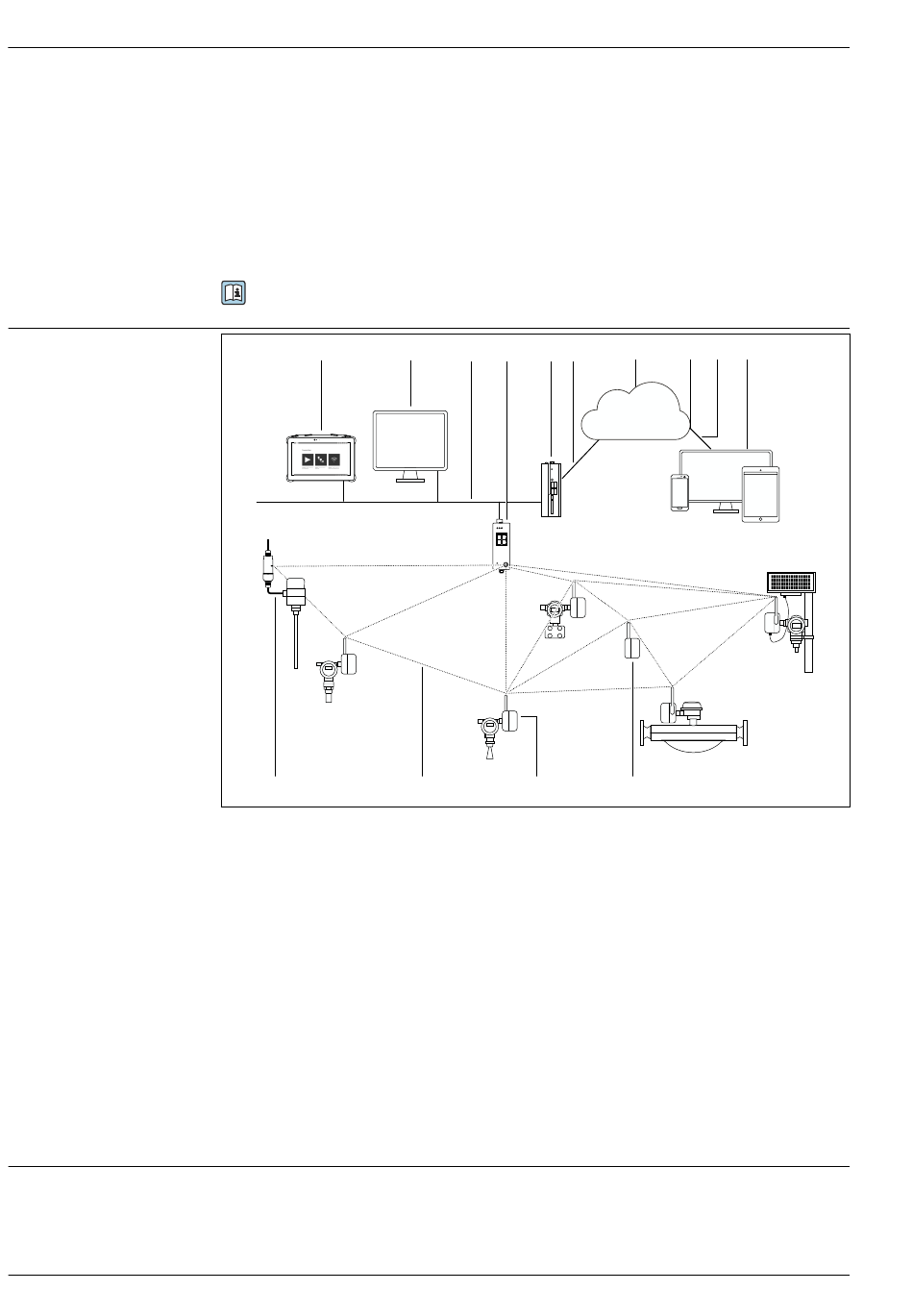

 1 Beispiel WirelessHART-Netzwerkarchitektur mit WirelessHART-Adapter SWA70
1 Endress+Hauser Field Xpert wie z.B. SMTxx
2 Host-Anwendung / FieldCare SFE500
3 Ethernet Kommunikation
4 WirelessHART-Gateway wie z.B. FieldGate SWG50
5 FieldEdge SGC500
6 Internetverbindung https
7 Netilion Cloud
8 Application Programming Interface (API)
9 Internetbrowser basierte Netilion Service App oder Nutzeranwendung
10 WirelessHART-Adapter SWA70 als Repeater
11 HART-Feldgerät mit WirelessHART-Adapter SWA70
12 Verschlüsselte drahtlose Verbindung über WirelessHART
13 HART-Feldgerät mit FieldPort SWA50
Eingang (Drahtgebundene Schnittstelle)
Ein Eingangskanal für:
• eine Punkt-zu-Punkt-Verbindung zu einem 2-Leiter- oder 4-Leiter-HART-Feldgerät oder
• eine Punkt-zu-Punkt-Verbindung zu einem 4 ... 20 mA-Feldgerät oder
• bei Verwendung eines Weitbereichsnetzteil bis zu vier HART-Feldgeräte, die im Multidrop-Modus
verbunden werden. Das Weitbereichsnetzteil liefert 24 V für die Feldgerätespeisung.
https://netilion.endress.com
