1.
Übersicht
Das SG-Basic ist ein programmierbares Steuergerät zur Speicherung und Auswertung von Schließmedien und
Tastaturcodes. Hierzu muss eine Eingabeeinheit angeschlossen werden (EL-LA, EL-LProxA, ELT-LCA, ELT-LCProxA
(oder Mifare-Versionen).
Das Steuergerät SG-Basic dient zur Ansteuerung elektrischer Schaltungen wie Türöffnern, Motorschlössern,
elektrischen Schranken und Toren.
Betriebsmodi:
Die Schaltzeit des Steuergerätes wird durch das Potentiometer eingestellt.
Es können Zeiten 1 – 6 s eingestellt werden.
Zusatzfunktionen:
-
Permanentzutritt (Nur möglich bei Schaltzeit 6 s)

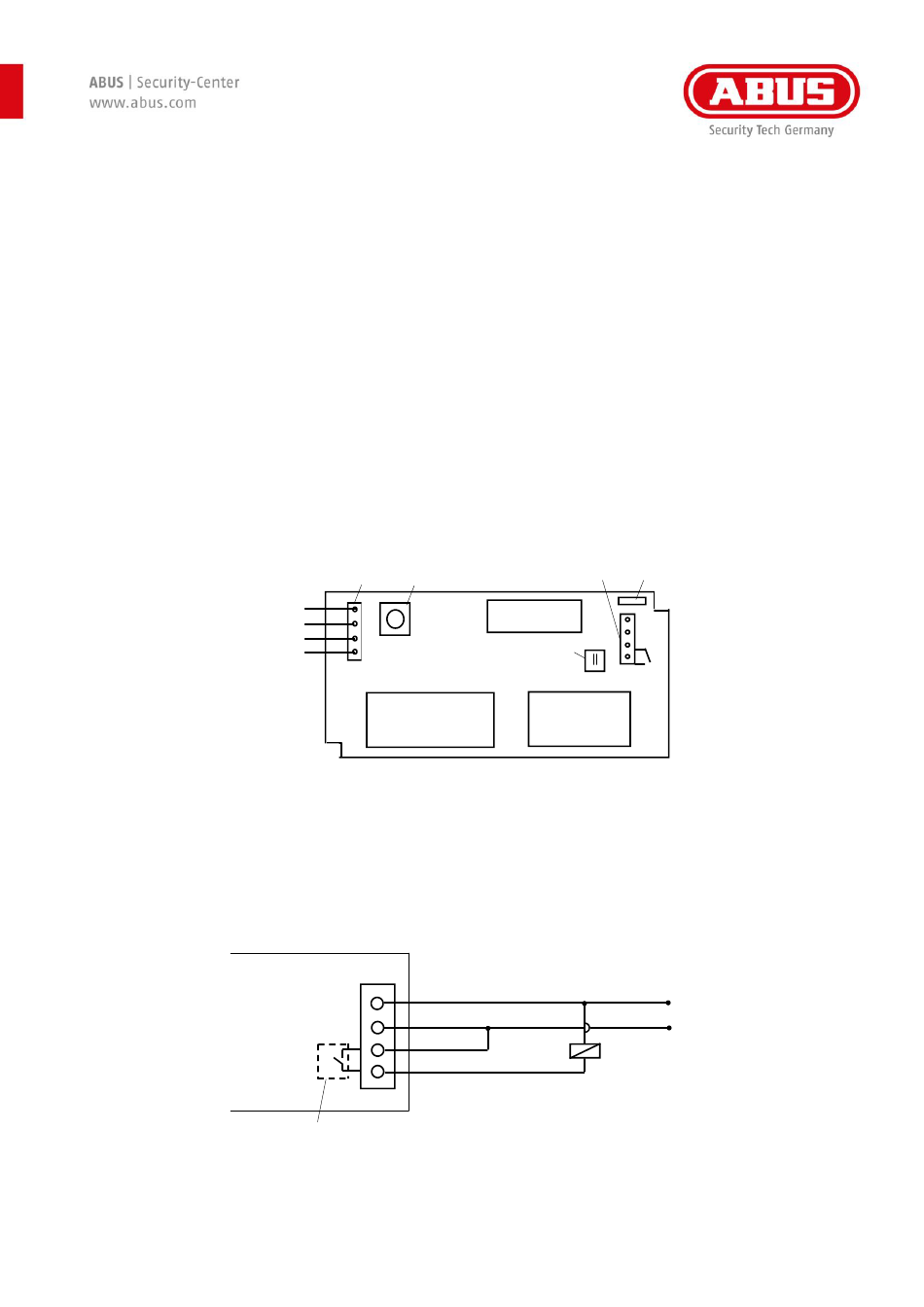

Bild 1
Anschluss
EL oder ELT
T1: Taster zum Initialisieren
P1: Potentiometer zur Einstellung der Schließzeit des Relais (1 ... 6 s)
Schaltstrom des Relais: max. 2 A an 30 V
Bild 2
(Anschlussbeispiel Steuergerät an einen Türöffner)
[6] SG-Basic_Steuergerät_Anschalt- und Bedienungsanleitung_V07 - (Art.-Nr. 800025)
ST1
T1
-
weiß
braun
P
grün
D
gelb
+
+ Batteriehalter -
ST3
12V DC
Relaiskontakte
ST3
12V DC
P1
Relais
12 V DC
Türöffner
