Transport und Installation
3.3.3 M
ONTAGE DES
Seite 3-18
Ausgabe B
DE
S
PANNFUTTERS
Hinweis
Das Spannfutter kann direkt auf die Maschinenspindel der Werkzeugma-
schine oder auf einen Zwischenflansch montiert werden.
Schritt 1 Prüfen Sie, dass die Maßnahmen vor Montagebeginn (siehe
Kapitel 3.3.2) durchgeführt sind.
Schritt 2 Führen Sie das saubere Spannfutter (an der Ringschraube
hängend) mit Hilfe des Hebezeugs vorsichtig und langsam vor
den Zwischenflansch bzw. die Maschinenspindel.
Schritt 3 Schieben Sie das Spannfutter auf den Zwischenflansch bzw.
die Maschinenspindel. Achten Sie dabei darauf, dass die
Durchgangslöcher zur Befestigung des Spannfutters zu den
Gewindebohrungen des Flansches bzw. der Spindel fluchten.
Schritt 4 Drehen Sie die die im Lieferumfang enthaltenen Befestigungs-
schrauben (1) - vorzugsweise Festigkeitsklasse 12.9 - ein und
ziehen Sie sie leicht an (wechselseitig).

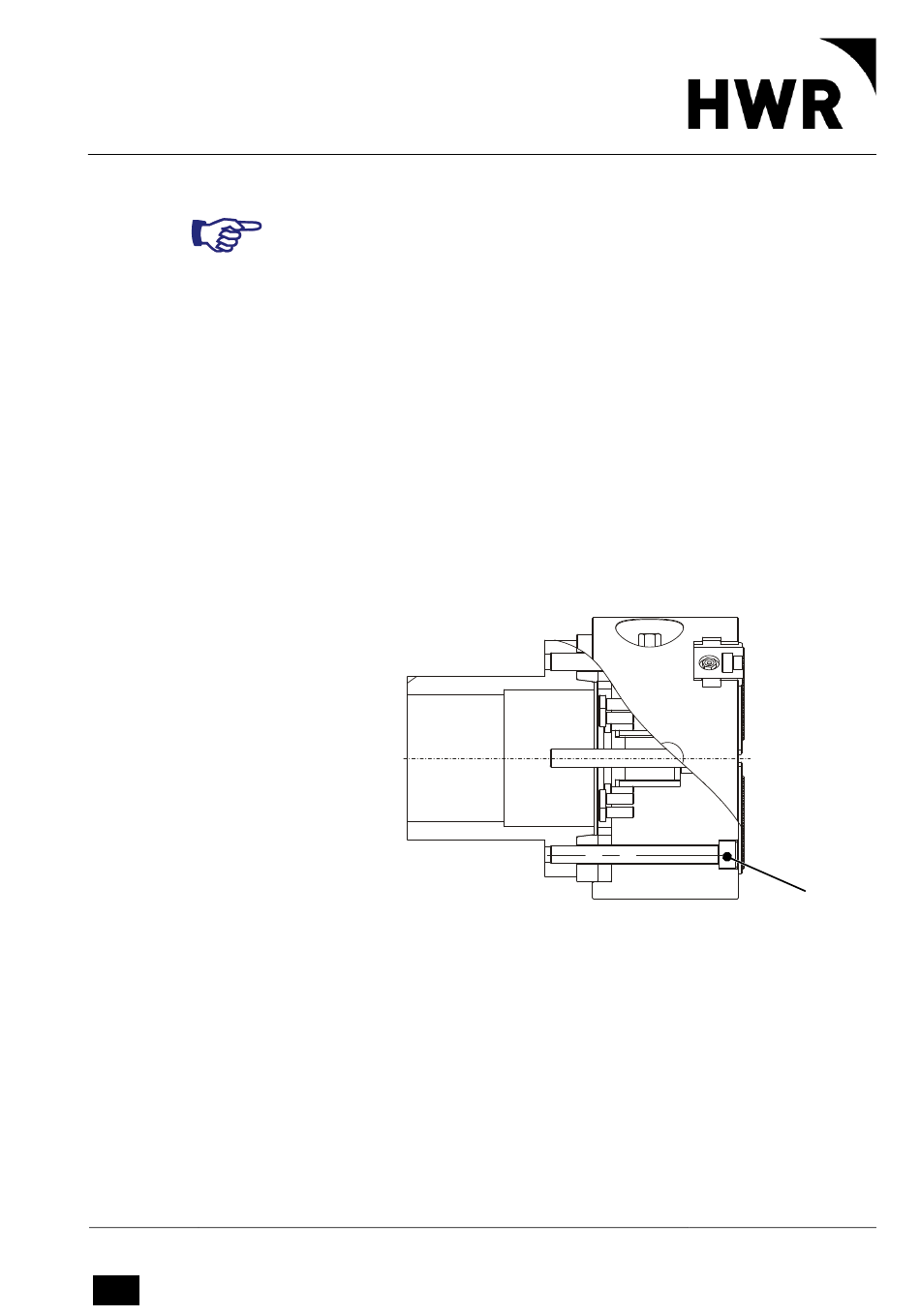

Abb. 3-3: Befestigungsschrauben montieren
Schritt 5 Entfernen Sie das Hebezeug und die Ringschraube (falls ver-
wendet).
Schritt 6 Prüfen Sie Plan- und Rundlauf des Spannfutters gemäß Tabelle
3-1 auf Seite 3-20. Richten Sie das Spannfutter ggf. mit leichten
Hammerschlägen am Außendurchmesser aus.
Schritt 7 Ziehen Sie die Befestigungsschrauben (1) mit Hilfe eines
Drehmomentschlüssels an (wechselseitig).
VM021 – VM040
®
InoFlex
1
