Trix 232 Bedienungsanleitung Seite 2

H

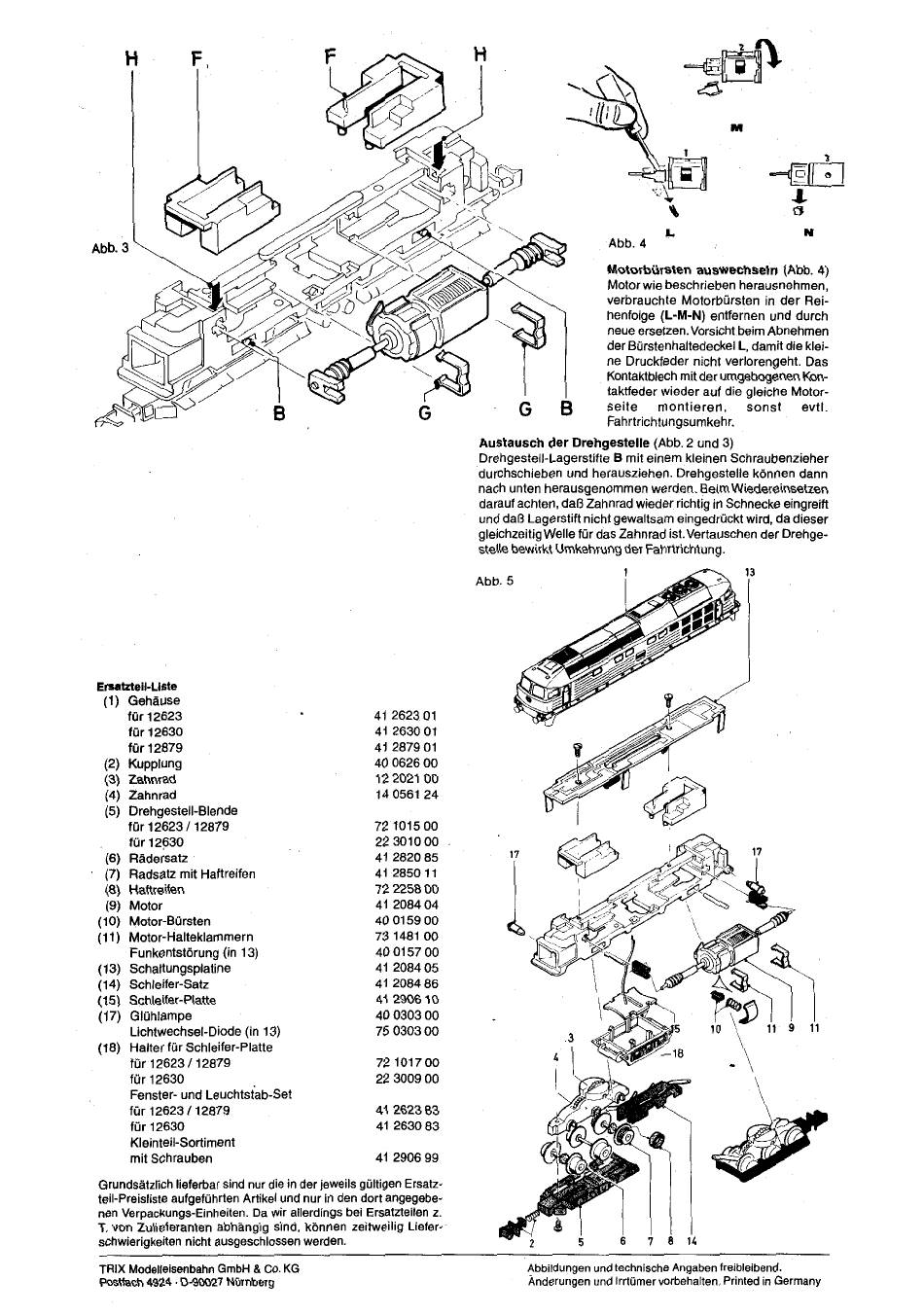

Abb 3
Ersatzteil-Liste
(1) Gehäuse
für 12623
für 12630
für 12879
(2) Kupplung
(3) Zahnrad
(4) Zahnrad
Drehgestell-BIende
(5)
12623 / 12879
für 12630
(6)
Rädersatz
Radsatz mit Haftreifen
(7)
(8) Haftreifen
Motor
(9)
Motor-Bürsten
(10)
(II) Motor-Halteklammern
Funkentstörung (in 13)
(13) Schaltungspjatine
(14) Schleifer-Satz
(15) Schleifer-Platte
(17) Glühlampe
Lichtwechset-Diode (in 13)
(18) Halter für Schleifer-Platte
für 12623 / 12879
für 12630
Fenster- und Leuchtstab-Set
für 12623/ 12879
für 12630
KleinteiI-Sortiment
mit Schrauben
Grundsätzlich lieferbar sind nur die in der jeweils gültigen Ersatz-
teil-PreisIiste aufgeführten Artikel und nur in den dort angegebe-
nen Verpackungs-Einheiten. Da wir allerdings bei Ersatzteiten z.
T. von Zulieferanten abhängig Sind, können zeitweilig Liefer-
schwierigkeiten nicht ausgeschlossen werden.
TRIX Modelteisenbahn GmbH & Co. KG
4924 • 0-90027 Nürnberg
4
G
Austausch der Drehgestelle
DrehgesteIJ-Lagerstifte
durchschieben und herausziehen. Drehgestelle können dann
nach unten herausgenommen
darauf achten, daß Zahnrad wieder richtig in Schnecke eingreifi
unddaß Lagerstift nicht gewaltsam eingedrückt wird, da dieser
gleichzeitig Welle für das Zahnrad ist. Vertauschen der Drehge-
Stelle bewirkt Umkehrung der Fahrtrichtung.
Abb. 5
41 2623 01
41 2630 01
41 2879 01
40 0626 00
12 2021 oo
14 0561 24
72 101500
22 3010 00
17
41 2820 85
41 2850 11
72 2258 00
41 2084 04
40 0159 00
73 1481 00
40 0157 00
41 2084 05
41 2084 86
41 2906 10
40 0303 00
75 0303 oo
72 1017 00
22 3009 oo
41 2623 83
41 2630 83
41 2906 99
2
Abbildungen und technische Angaben freibleibend.
Änderungen und Irrtümer vorbehalten.Printedin Germany
Abb. 4
Motorbürsten auswechseln (Abb. 4)
Motor wie beschrieben
verbrauchte Motorbürsten
henfoige (L-M-N) entfernen und durch
neue ersetzen. Vorsicht
der Bürstenhaltedeckel
ne Druckfeder nicht verlorengeht. Das
Kontaktblech mit der umgebogenen Kon-
taktfeder wieder auf die gleiche Motor-
B
seite montieren,
Fahrtrichtungsumkehr.
(Abb. 2 und 3)
B mit einem kleinen Schraubenzieher
werden. Beim Wiedereinsetzen
10\
.3
—18
6 7 8 14
5
herausnehmen,
in der Rei-
beim Abnehmen
L, damit die klei-
sonst evtl.
13
17
9 11
