452160.66.29 · 10/2013 · Rei
Montage- und Betriebsanleitung
WWP L 26 IH

7 Montage

7
Montage
7.1

Allgemein

An der Wärmepumpe sind folgende Anschlüsse herzustellen:
- Zu-/Abluft
- Vor-/Rückläufe der Heizungsanlage
- Kondensatablauf
- Temperaturfühler
- Spannungsversorgung
7.2

Luftanschluss

ACHTUNG
ACHTUNG
Der Ansaug- und Ausblasbereich darf nicht eingeengt oder zugestellt werden.
ACHTUNG
ACHTUNG
Die Wärmepumpe darf nur mit angebauten Luftkanälen betrieben werden.
Die als Zubehör angebotenen Luftkanäle aus Glasfaserleichtbeton sind feuchtigkeits-
beständig und diffusionsoffen.
Die Dichtmanschette wird zur Abdichtung der Luftkanäle an der Wärmepumpe ver-
wendet. Die Luftkanäle selbst werden nicht direkt mit der Wärmepumpe verschraubt.
Im betriebsfertigen Zustand berührt lediglich der Dichtgummi die Wärmepumpe. Da-
durch ist zum einen eine leichte Montage und Demontage der Wärmepumpe gewähr-
leistet, zum anderen wird eine gute Körperschallentkopplung erreicht.
Wird ein anderer als der als Zubehör erhältliche Luftkanal verwendet, so sind die in der
Skizze genannten Außen- und Innenmaße einzuhalten. Zusätzlich ist auf geeignete
Schwingungsentkopplung und Kanalisolation zu achten.

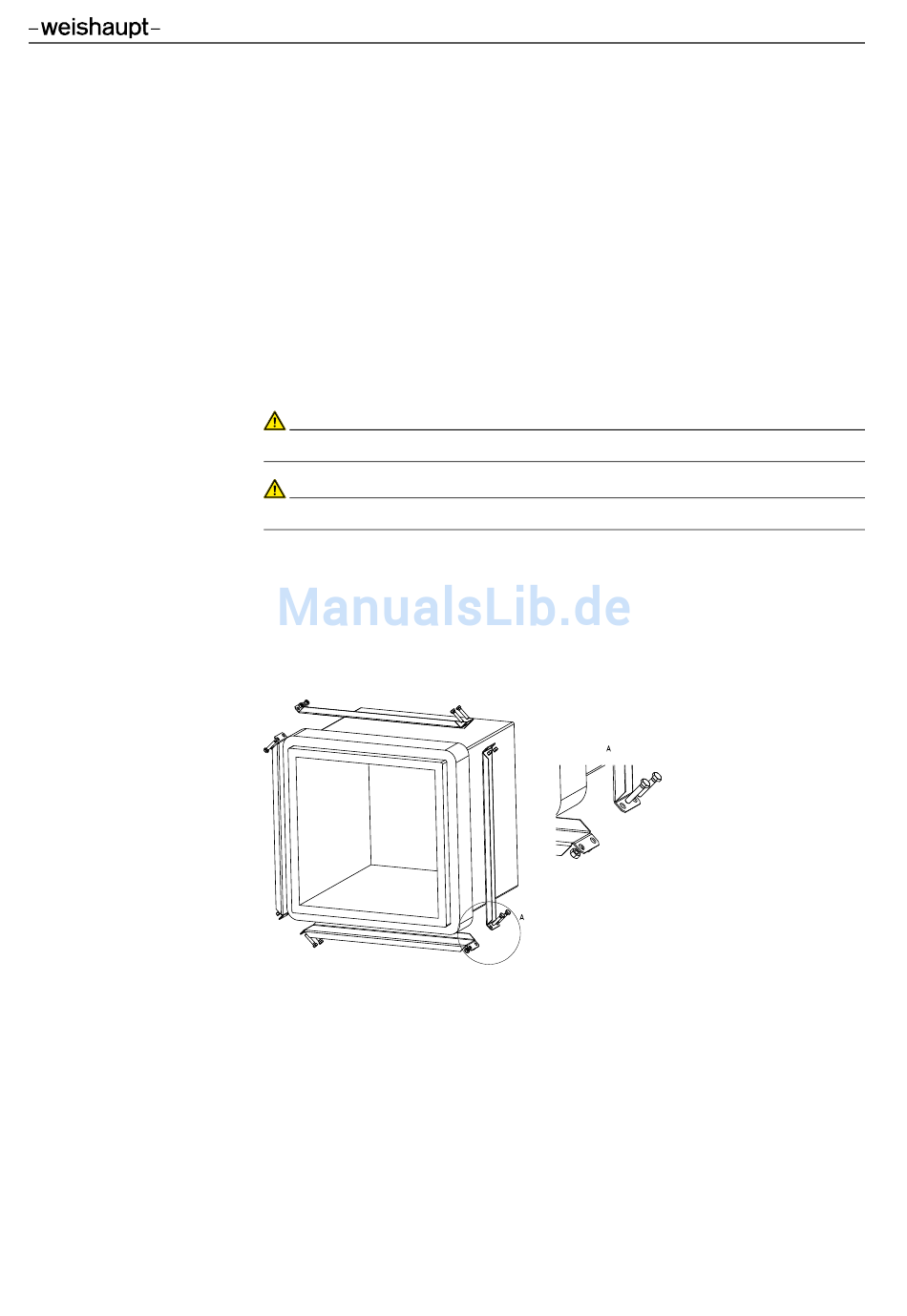

Bei der Verwendung von angeflanschten Luftkanälen wird je ein Anschlussstutzen an
der Ansaug- und Ausblasseite des Verdampfers mit 4 Sechskantschrauben M8x16 an
den vorgesehenen Gewindelöchern befestigt. Dabei ist zu beachten, dass beide Luft-
kanalstutzen nur mit der Isolierung und nicht mit dem Außenblech in Berührung kom-
men.
10
