4 Montage
de
5

Elektrische Installation

8 B E T R I E B S A N L E I T U N G | W16 MultiPulse
Den Sensor an einen geeigneten Befestigungswinkel montieren (siehe SICK-Zubehör-
Programm).
WTS16

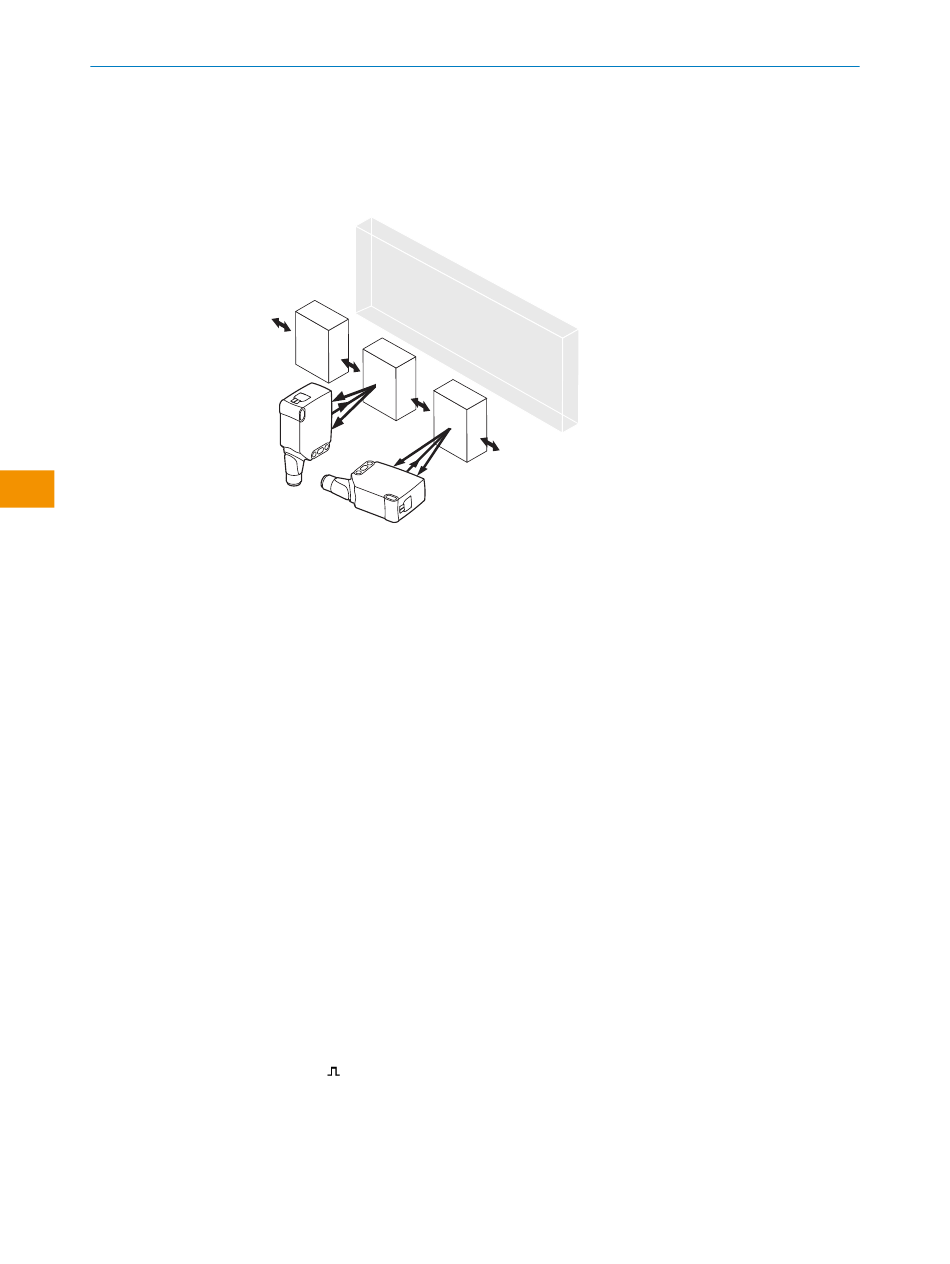

Abbildung 2: Ausrichtung des Sensors relativ zur Objektrichtung
Maximal zulässiges Anzugsdrehmoment des Sensors von 1.3 Nm beachten.
Vorzugsrichtung des Objekts zum Sensor beachten, vgl.
Betrieb im Standard-I/O-Modus:
Anschluss der Sensoren muss spannungsfrei erfolgen. Je nach Anschlussart sind die
folgenden Informationen zu beachten:
– Steckeranschluss: Pinbelegung
– Leitung: Adernfarbe
Erst nach Anschluss aller elektrischen Verbindungen die Spannungsversorgung anlegen
und einschalten.
Betrieb im IO-Link-Modus: Gerät an geeigneten IO-Link-Master anschließen. Per IODD /
Funktionsblock im Master oder in der Steuerung integrieren. Am Sensor blinkt die
grüne LED. IODD und Funktionsblock stehen auf
mer zum Download bereit.
Erläuterung der in den folgenden Tabellen verwendeten Anschlussterminologie:
BN = braun
WH = weiß
BU = blau
BK = schwarz
MF (Pin-2-Konfiguration) = Externer Eingang, Teach-in
Q /C: P
L1
L+ = Versorgungsspannung (U
M = Masse
siehe Abbildung 2, Seite
www.sick.com
)
V
8.
unter der Artikelnum‐
