ISTRUZIONI PER L'USO
it
6.3 Impostazione
76 I S T R U Z I O N I P E R L ' U S O | W16 MultiPulse
WTS16P-xxxxx1xx
Minimum distance in mm (y) between the set sensing
range (x) and white background (90 % remission)
y
90
18%/90%
1
80
2
6%/90%
3
70
90%/90%
60
50
40
30
20
10
0
0 200 400 600 800 1,000
(7.87) (15.75) (23.62) (31.5) (39.37)
Distance in mm (inch)
Recommended sensing range for the best
performance

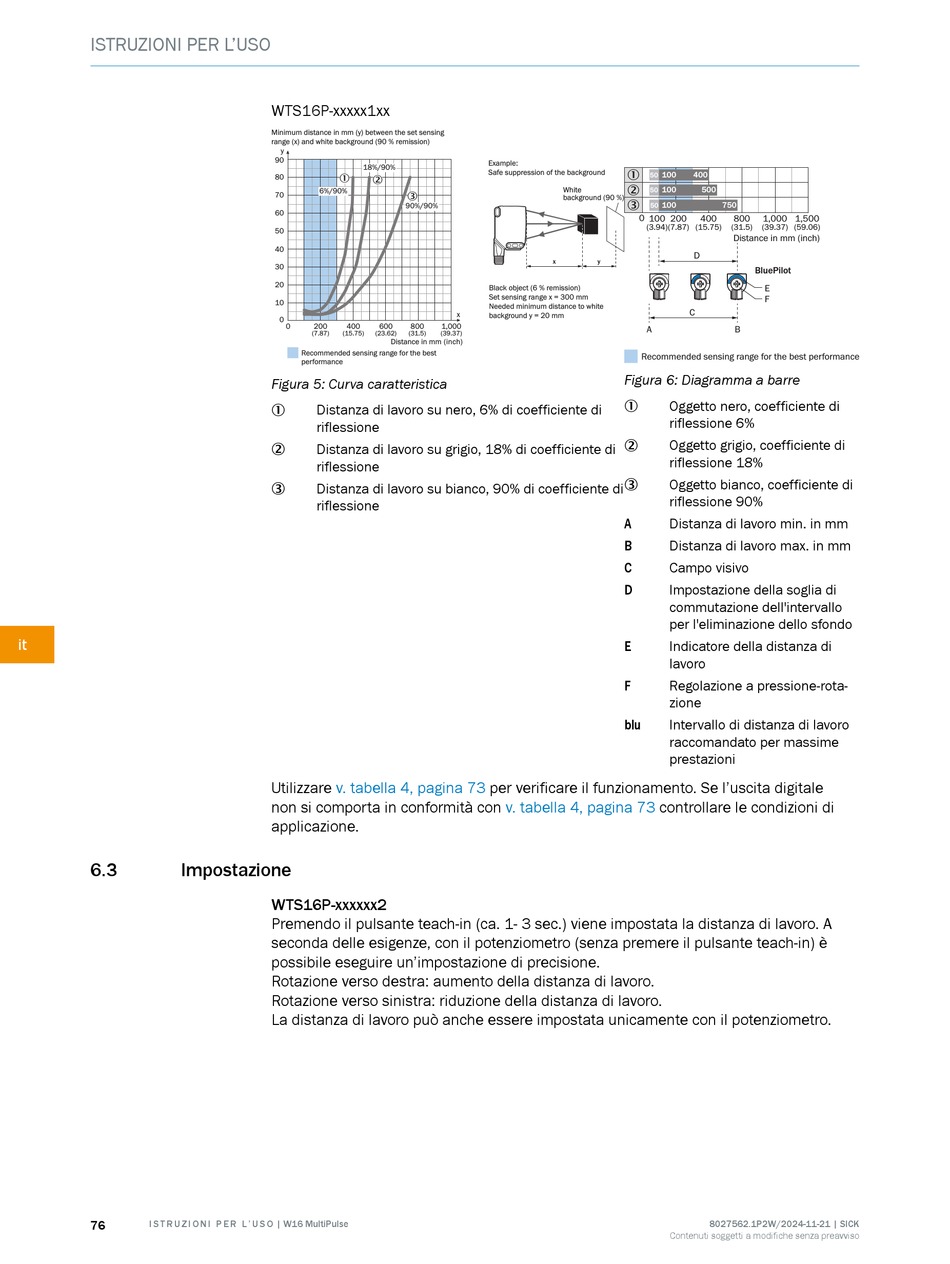

Figura 5: Curva caratteristica
Distanza di lavoro su nero, 6% di coefficiente di
1
riflessione
Distanza di lavoro su grigio, 18% di coefficiente di
2
riflessione
Distanza di lavoro su bianco, 90% di coefficiente di
3
riflessione
Utilizzare v. tabella 4, pagina 73
non si comporta in conformità con
applicazione.
WTS16P-xxxxxx2
Premendo il pulsante teach-in (ca. 1- 3 sec.) viene impostata la distanza di lavoro. A
seconda delle esigenze, con il potenziometro (senza premere il pulsante teach-in) è
possibile eseguire un'impostazione di precisione.
Rotazione verso destra: aumento della distanza di lavoro.
Rotazione verso sinistra: riduzione della distanza di lavoro.
La distanza di lavoro può anche essere impostata unicamente con il potenziometro.
Example:
1
Safe suppression of the background
2
White
background (90 %)
3
x y
Black object (6 % remission)
Set sensing range x = 300 mm
Needed minimum distance to white
x
background y = 20 mm
Figura 6: Diagramma a barre
1
2
3
A
B
C
D
E
F
blu
per verificare il funzionamento. Se l'uscita digitale
v. tabella 4, pagina 73
100 400
50
100 500
50
100 750
50
0 100 200 400 800 1,000 1,500
(3.94) (7.87) (15.75) (31.5) (39.37) (59.06)
Distance in mm (inch)
D
BluePilot
E
F
C
A B
Recommended sensing range for the best performance
Oggetto nero, coefficiente di
riflessione 6%
Oggetto grigio, coefficiente di
riflessione 18%
Oggetto bianco, coefficiente di
riflessione 90%
Distanza di lavoro min. in mm
Distanza di lavoro max. in mm
Campo visivo
Impostazione della soglia di
commutazione dell'intervallo
per l'eliminazione dello sfondo
Indicatore della distanza di
lavoro
Regolazione a pressione-rota‐
zione
Intervallo di distanza di lavoro
raccomandato per massime
prestazioni
controllare le condizioni di
