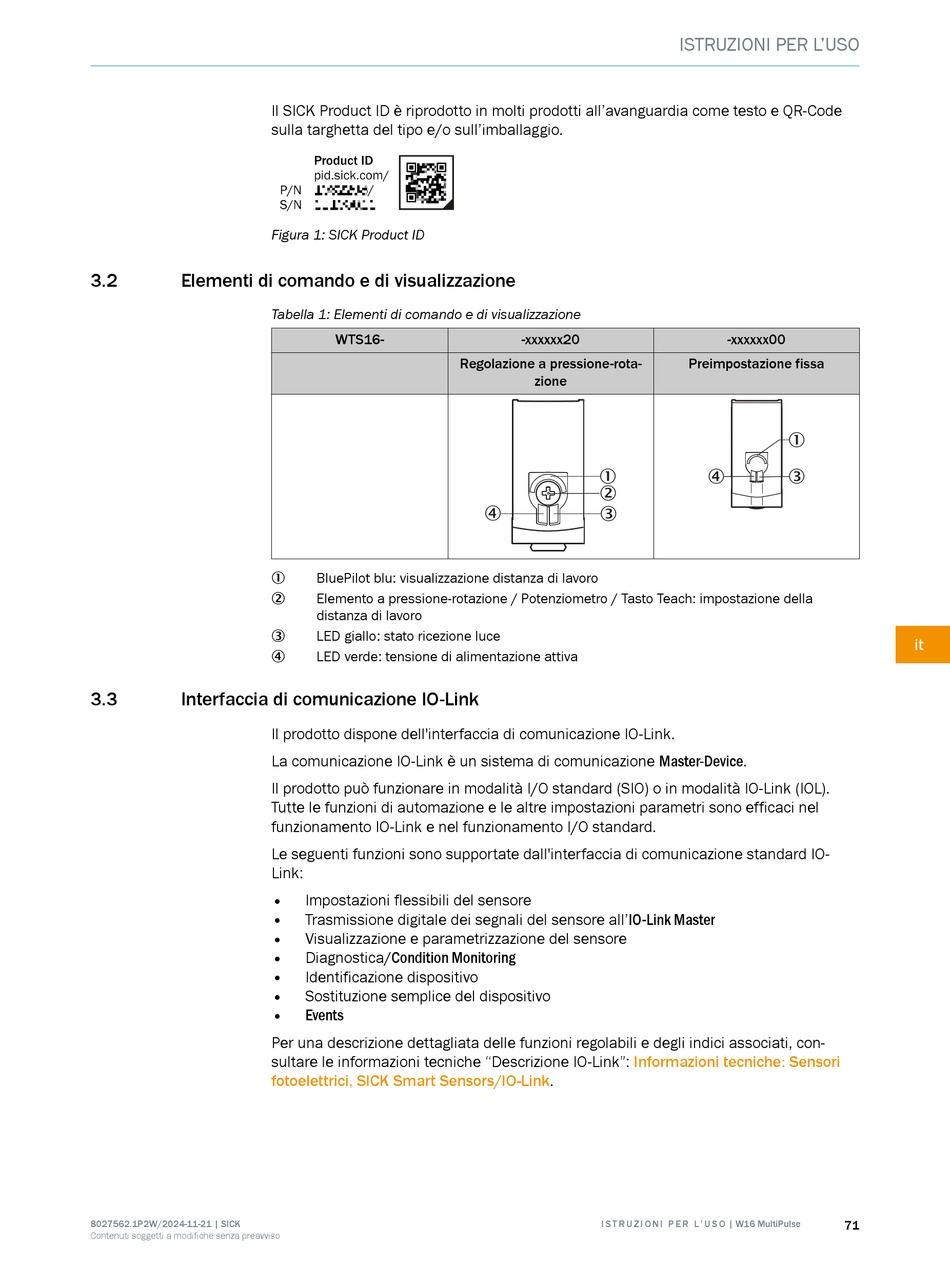

3.2

Elementi di comando e di visualizzazione

3.3 Interfaccia di comunicazione IO-Link
8027562.1P2W/2024-11-21 | SICK
Contenuti soggetti a modifiche senza preavviso
Il SICK Product ID è riprodotto in molti prodotti all'avanguardia come testo e QR-Code
sulla targhetta del tipo e/o sull'imballaggio.
Figura 1: SICK Product ID
Tabella 1: Elementi di comando e di visualizzazione
WTS16-
BluePilot blu: visualizzazione distanza di lavoro
1
Elemento a pressione-rotazione / Potenziometro / Tasto Teach: impostazione della
2
distanza di lavoro
LED giallo: stato ricezione luce
3
LED verde: tensione di alimentazione attiva
4
Il prodotto dispone dell'interfaccia di comunicazione IO-Link.
La comunicazione IO-Link è un sistema di comunicazione Master-Device.
Il prodotto può funzionare in modalità I/O standard (SIO) o in modalità IO-Link (IOL).
Tutte le funzioni di automazione e le altre impostazioni parametri sono efficaci nel
funzionamento IO-Link e nel funzionamento I/O standard.
Le seguenti funzioni sono supportate dall'interfaccia di comunicazione standard IO-
Link:
• Impostazioni flessibili del sensore
• Trasmissione digitale dei segnali del sensore all'IO-Link Master
• Visualizzazione e parametrizzazione del sensore
• Diagnostica/Condition Monitoring
•
Identificazione dispositivo
•
Sostituzione semplice del dispositivo
• Events
Per una descrizione dettagliata delle funzioni regolabili e degli indici associati, con‐
sultare le informazioni tecniche "Descrizione IO-Link":
fotoelettrici, SICK Smart Sensors/IO-Link.
-xxxxxx20
Regolazione a pressione-rota‐
zione
1
2
4
3
Informazioni tecniche: Sensori
I S T R U Z I O N I P E R L ' U S O | W16 MultiPulse
ISTRUZIONI PER L'USO
-xxxxxx00
Preimpostazione fissa
1
4 3
