A
Morsettiera
Descrizione / Funzionamento
1
J1: Alimentazione di tensione (Vin)
1
+
2
GND
2
J2: Serratura (Lock)
1 (bianco)
CAN H
2 (marrone) CAN L
3 (verde)
24 V DC (V
4 (giallo)
GND
5
Nessun collegamento
6 (grigio)
Collect
7 (rosa)
Segnale 1
8 (blu)
Segnale 2
9 (rosso)
Segnale 3
3
J4: Modulo I/O (IO-Box)
1
CAN H
2
CAN L
3
24 V DC (V
4
GND
4
J5: Collegamento su campo (Alarm)
1
Allarme A
2
Allarme B
IT
76

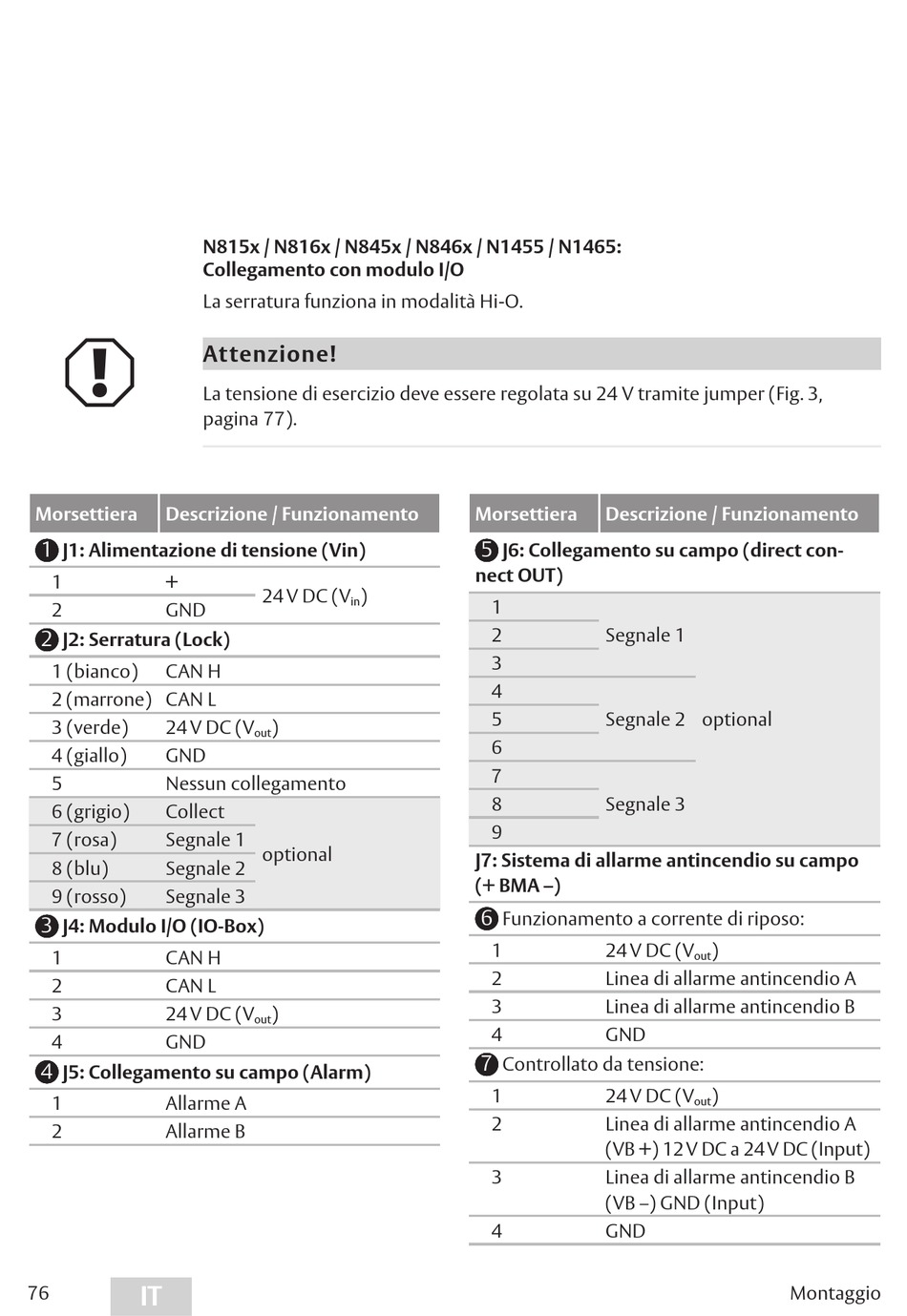

N815x / N816x / N845x / N846x / N1455 / N1465:
Collegamento con modulo I/O
La serratura funziona in modalità Hi-O.
Attenzione!
La tensione di esercizio deve essere regolata su 24 V tramite jumper (Fig. 3,
pagina 77).
24 V DC (V
)
in
)
out
optional
)
out
Morsettiera
Descrizione / Funzionamento
5
J6: Collegamento su campo (direct con-
nect OUT)
1
2
Segnale 1
3
4
5
Segnale 2
6
7
8
Segnale 3
9
J7: Sistema di allarme antincendio su campo
(+ BMA –)
6
Funzionamento a corrente di riposo:
1
24 V DC (V
2
Linea di allarme antincendio A
3
Linea di allarme antincendio B
4
GND
7
Controllato da tensione:
1
24 V DC (V
2
Linea di allarme antincendio A
(VB +) 12 V DC a 24 V DC (Input)
3
Linea di allarme antincendio B
(VB –) GND (Input)
4
GND
optional
)
out
)
out
Montaggio
