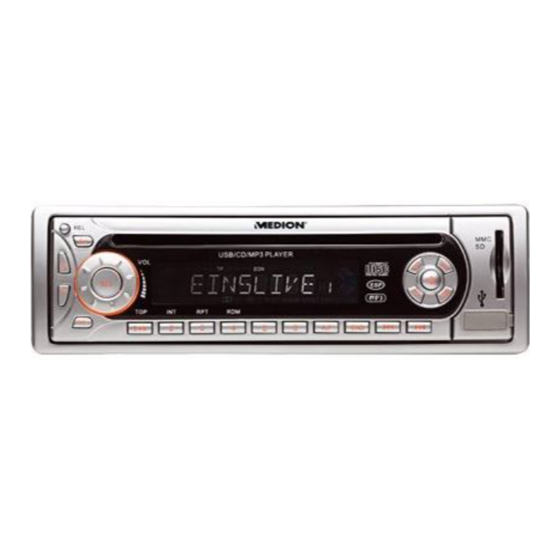

Medion MD 81150 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Medion Anleitungen
  4. Autoradios
  5. MD 81150
  6. Bedienungsanleitung

Medion MD 81150 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Autoradio MD 81150 D NL F E e-comm.book Seite 2 Freitag, 11. Mai 2007 11:44 11
Ü
BERBLICK
Bedienteil
AF:
1.
Radio Data System Modus einstellen
REL: RELEASE
2.
3.
EJ: EJECT CD auswerfen
MULTIJOG
4.
: Lautstärke; Drehregler: Gewählte Audio Einstellung (SEL) regeln
5.
CD Fach
6.
Display
CLK
7.
: Uhrzeit einstellen/anzeigen; Im Radio Modus Radio Data System
Informationen abrufen; Wenn keine Radio Data System Informationen
empfangen werden: Frequenz und Uhrzeit abrufen
MD:
8.
MODE Zwischen Radio und CD Betrieb wählen
POWER OFF
9.
: Kurz gedrückt halten, um das Autoradio auszuschalten,
Um das Autoradio einzuschalten, drücken Sie eine beliebige Taste außer den
Tasten EJ und REL.
MU:
10.
Stummschaltung
11.
MMC/SD Kartenschacht
TA
12.
(„Traffic alarm"): Verkehrsfunk
PTY:
13.
PTY Informationen anzeigen
SEL:
14.
Wiederholt kurz drücken, um folgende Audio Einstellungen zu wählen:
Lautstärke, Bass, Höhen, Balance, Fader; Im Verkehrsfunk: Wiederholt länger
drücken, um zwischen verschiedenen Verkehrsfunkeinstellungen zu wählen
Bei MP3 Titelsuche: Bei MP3 Suche mit Buchstaben jede Eingabe bestäti
gen;
EON Einstellungsmenü
15. 19.: Stationstasten M1 M6
TOP/PLAY/PAUSE
15.
S
Ersten Titel wiedergeben, Nummerntaste M1
INT
16.
: Titel anspielen, Nummerntaste M2
RPT
17.
: Wiederholfunktionen einstellen, Nummerntaste M3
RDM
18.
: Zufallswiedergabe, Nummerntaste M4
19.
Nummerntaste M5, Nummerntaste M6
A.P.
20.
: Automatische Senderspeicherung/Sender anspielen,
MP3 Titel, Ordner und Verzeichnissuche
BND
21.
: Bandwahl in Radiomodus, ID3 Tag Informationen im MP3 Modus
anzeigen
TUNE/ TRACK/ SKIP +:
22.
TUNE/ TRACK/ SKIP -:
SCN
23.
: Suche nach AF Sendern
USB
24.
: USB Anschluss
25.
Abdeckung für USB Anschluss
D-2
Bedienteil abnehmen
: Wiedergabe starten/unterbrechen/
Suche vorwärts durch Sender/CD Titel
Suche rückwärts durch Sender/CD Titel
