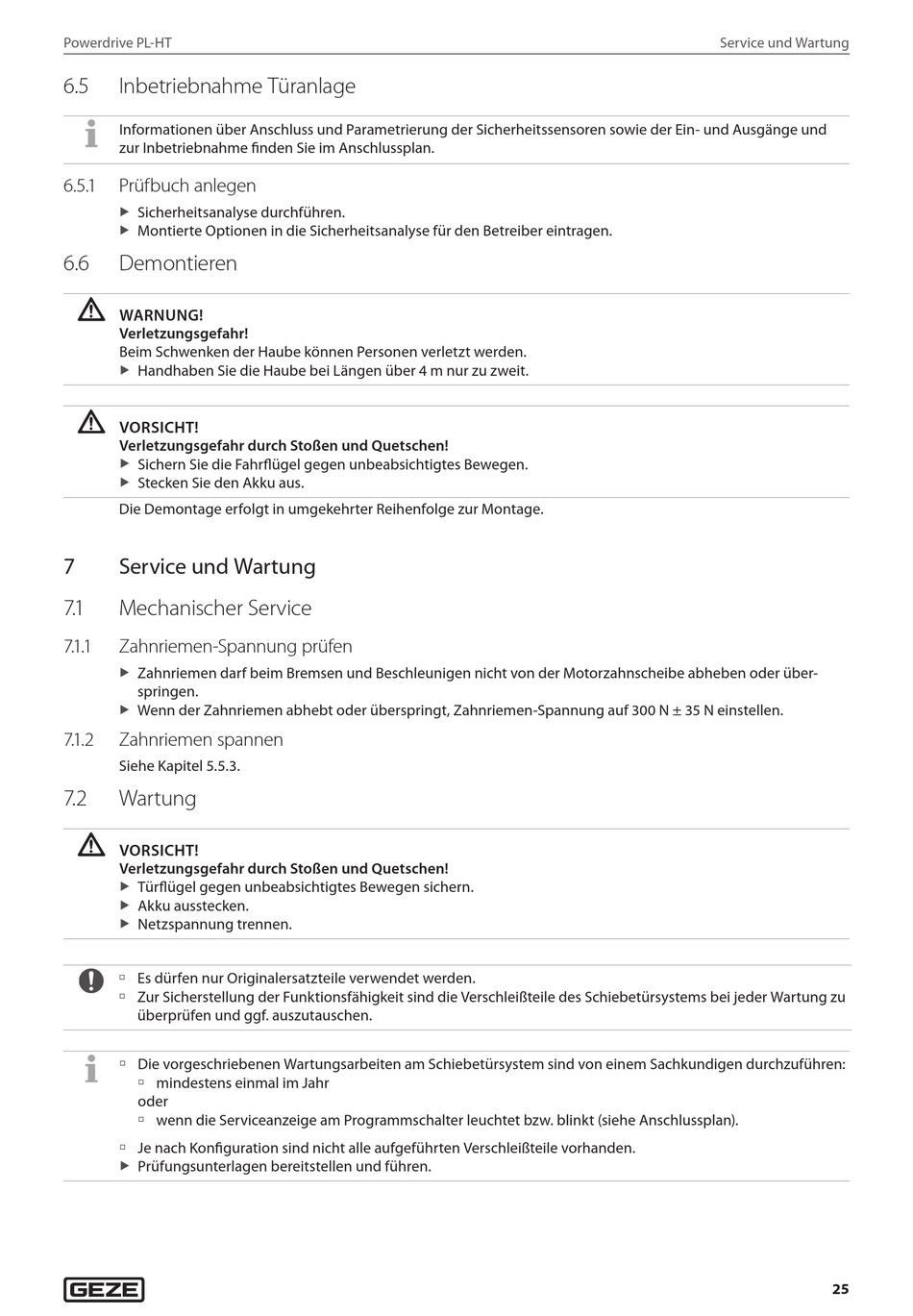

GEZE Powerdrive PL-HT Montage- Und Serviceanleitung Seite 25

Powerdrive PL-HT
6.5 Inbetriebnahme Türanlage
Informationen über Anschluss und Parametrierung der Sicherheitssensoren sowie der Ein- und Ausgänge und
zur Inbetriebnahme finden Sie im Anschlussplan.
6.5. 1 Prüfbuch anlegen
Sicherheitsanalyse durchführen.
X
Montierte Optionen in die Sicherheitsanalyse für den Betreiber eintragen.
X
6.6 Demontieren
WARNUNG!
Verletzungsgefahr!
Beim Schwenken der Haube können Personen verletzt werden.
Handhaben Sie die Haube bei Längen über 4 m nur zu zweit.
X
VORSICHT!
Verletzungsgefahr durch Stoßen und Quetschen!
Sichern Sie die Fahrflügel gegen unbeabsichtigtes Bewegen.
X
Stecken Sie den Akku aus.
X
Die Demontage erfolgt in umgekehrter Reihenfolge zur Montage.
7 Service und Wartung
7. 1 Mechanischer Service
7. 1 . 1 Zahnriemen­Spannung prüfen
Zahnriemen darf beim Bremsen und Beschleunigen nicht von der Motorzahnscheibe abheben oder über-
X
springen.
Wenn der Zahnriemen abhebt oder überspringt, Zahnriemen-Spannung auf 300 N ± 35 N einstellen.
X
7. 1 .2 Zahnriemen spannen
Siehe Kapitel 5.5.3.
7.2 Wartung
VORSICHT!
Verletzungsgefahr durch Stoßen und Quetschen!
Türflügel gegen unbeabsichtigtes Bewegen sichern.
X
Akku ausstecken.
X
Netzspannung trennen.
X
à Es dürfen nur Originalersatzteile verwendet werden.
à Zur Sicherstellung der Funktionsfähigkeit sind die Verschleißteile des Schiebetürsystems bei jeder Wartung zu
überprüfen und ggf. auszutauschen.
à Die vorgeschriebenen Wartungsarbeiten am Schiebetürsystem sind von einem Sachkundigen durchzuführen:
à mindestens einmal im Jahr
oder
à wenn die Serviceanzeige am Programmschalter leuchtet bzw. blinkt (siehe Anschlussplan).
à Je nach Konfiguration sind nicht alle aufgeführten Verschleißteile vorhanden.
Prüfungsunterlagen bereitstellen und führen.
X
Service und Wartung
25
