Powerdrive PL-HT

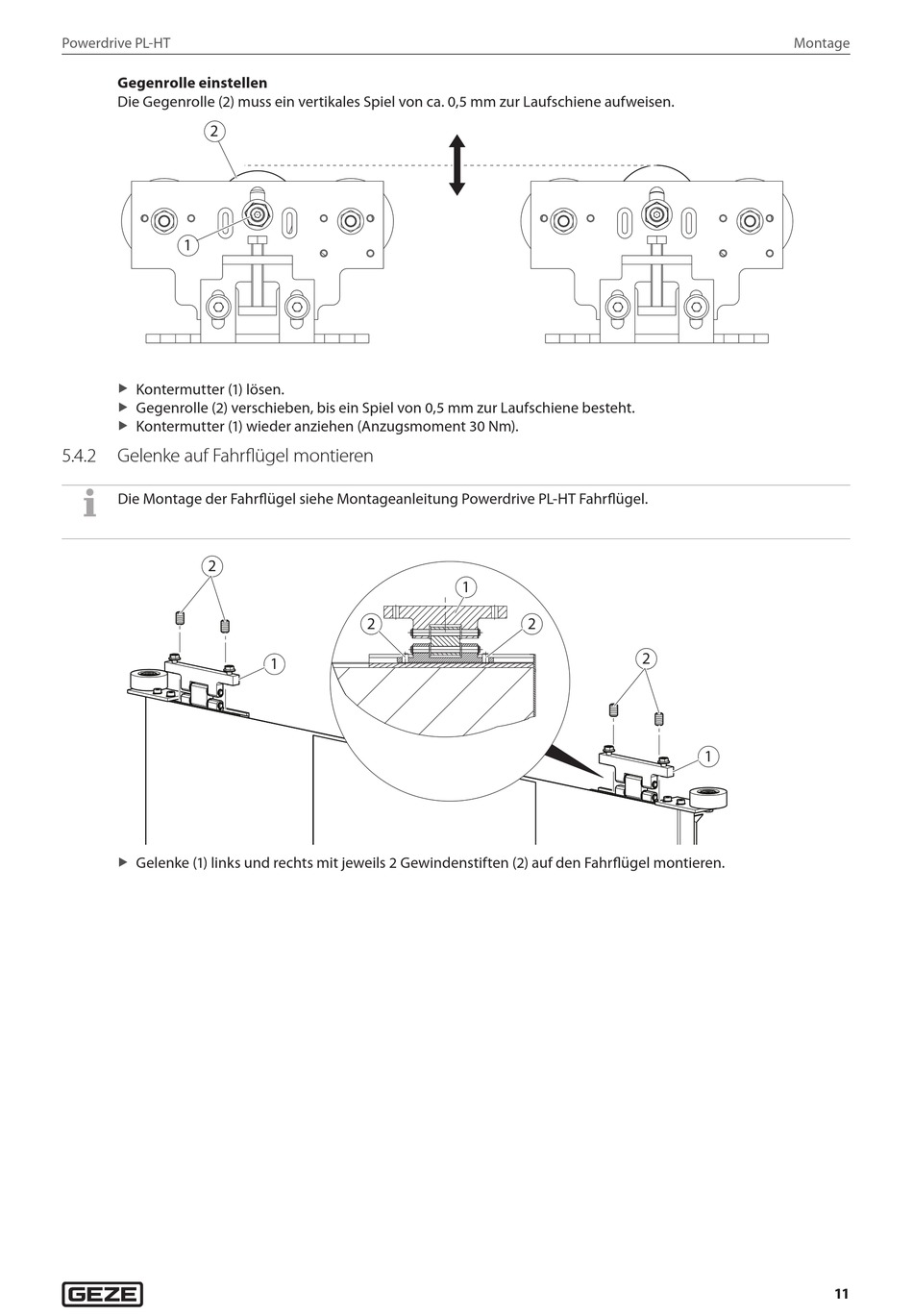

Gegenrolle einstellen
Die Gegenrolle (2) muss ein vertikales Spiel von ca. 0,5 mm zur Laufschiene aufweisen.
2
1
Kontermutter (1) lösen.
X
Gegenrolle (2) verschieben, bis ein Spiel von 0,5 mm zur Laufschiene besteht.
X
Kontermutter (1) wieder anziehen (Anzugsmoment 30 Nm).
X
5.4.2
Gelenke auf Fahrflügel montieren
Die Montage der Fahrflügel siehe Montageanleitung Powerdrive PL-HT Fahrflügel.
2
Gelenke (1) links und rechts mit jeweils 2 Gewindenstiften (2) auf den Fahrflügel montieren.
X
2
1
1
2
Montage
2
1
11
