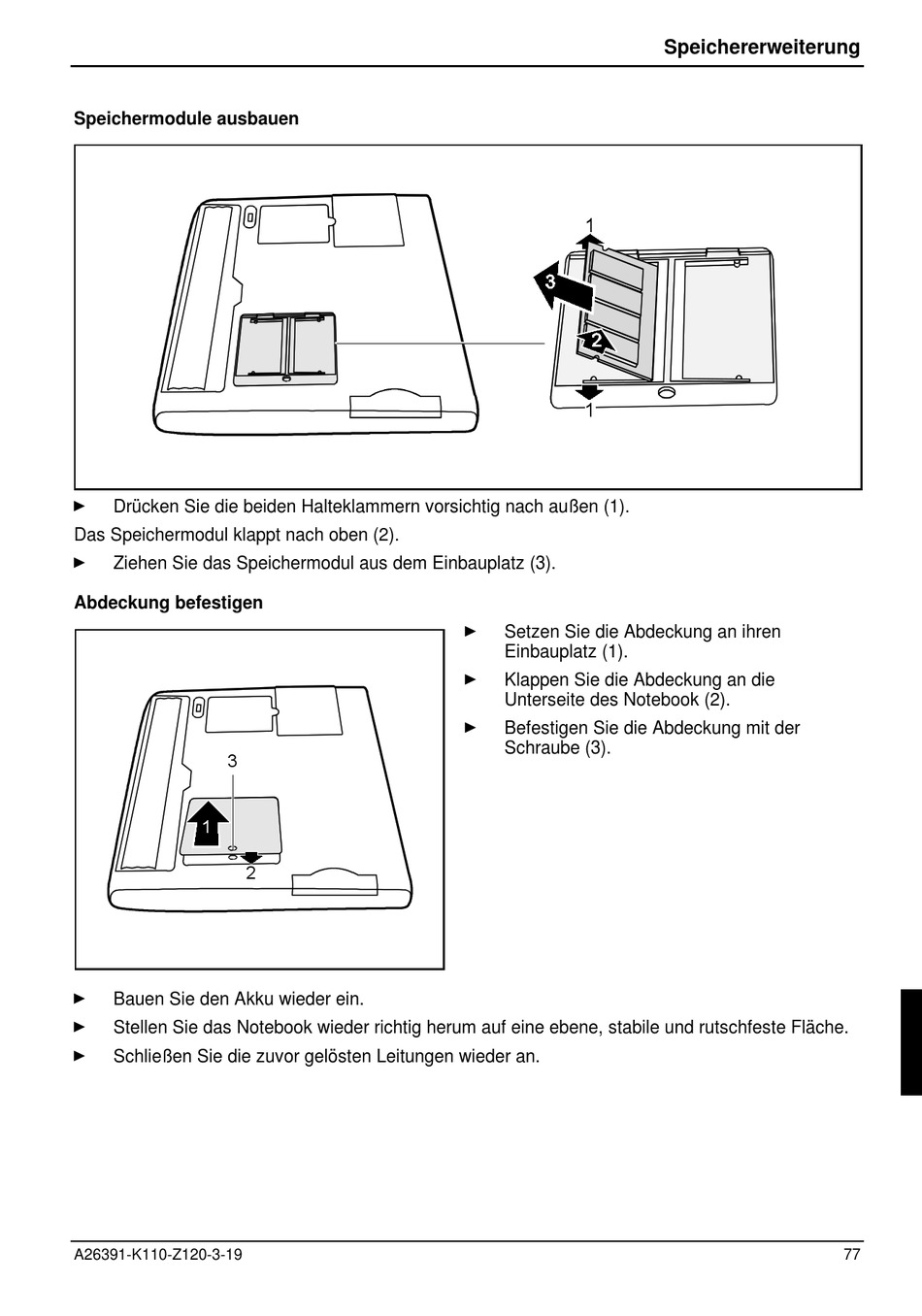

Speichermodule ausbauen
Ê
Drücken Sie die beiden Halteklammern vorsichtig nach außen (1).
Das Speichermodul klappt nach oben (2).
Ê
Ziehen Sie das Speichermodul aus dem Einbauplatz (3).
Abdeckung befestigen
3
1
2
Ê
Bauen Sie den Akku wieder ein.
Ê
Stellen Sie das Notebook wieder richtig herum auf eine ebene, stabile und rutschfeste Fläche.
Ê
Schließen Sie die zuvor gelösten Leitungen wieder an.
A26391-K110-Z120-3-19
1
1
Ê
Setzen Sie die Abdeckung an ihren
Einbauplatz (1).
Ê
Klappen Sie die Abdeckung an die
Unterseite des Notebook (2).
Ê
Befestigen Sie die Abdeckung mit der
Schraube (3).
Speichererweiterung
77
