Delta Controls eZNT-Wi-T331 Installationsanleitung Seite 13

7.2.2.1 Interne Spannungsversorgung
Wenn die interne Versorgung ausgewählt ist, liefern Transformator oder Netzteil, die das
eZNT-Wi mit Spannung versorgen, auch die gleiche Spannung (24 VAC oder 24 VDC) an
die Ausgänge.

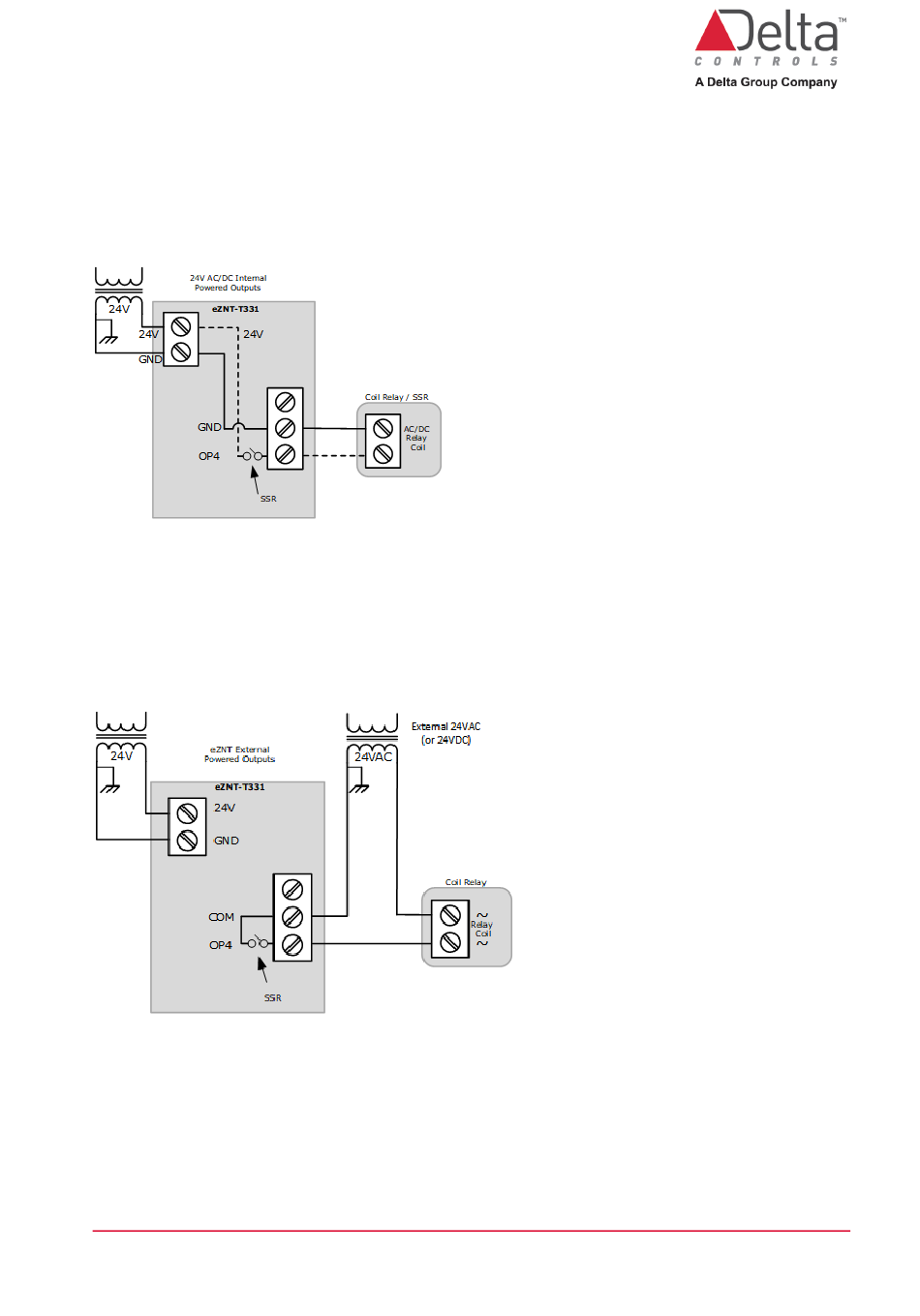

Ein Beispiel für die Verdrahtung von Ausgang 4, wenn der Jumper OP4 auf Internal Power
gesetzt ist:
7.2.2.2 Externe Spannungsversorgung
Wenn die interne Spannungsversorgung ausgewählt ist, liefert der Transformator, der
das eZNT-Wi mit Spannung versorgt, auch die gleiche Spannung (24 VAC oder 24 VDC) an
die Ausgänge.
Ein Beispiel für die Verdrahtung von Ausgang 4, wenn der Jumper OP4 auf External
Power gesetzt ist:
