Installation
3.1.2
M
ONTAGE AUF KLEINEM
3.2
F
UNKTIONSPRÜFUNG
Seite 3-3
Ausgabe B
S
PANNFUTTER
Schritt 1
Demontieren Sie den Anschlag (8) von den Grundträgern (5).
Schritt 2
Setzen Sie die Grundträger (5) auf das Spannfutter der Dreh-
maschine und schrauben Sie je zwei Zylinderschrauben (6) der
Festigkeitsklasse 12.9 ggf. in die Nutensteine (4) ein. Nuten-
steine entfallen beim Kreuzversatz.
Schritt 3
Ziehen Sie die Schrauben (6) mit einem Drehmomentschlüssel
an.
Schritt 4
Fahren Sie die Anschlagbacke (2) und die Spannbacke (3) mit
Hilfe der Spindel (9) zusammen, um die Spanneinheit leichter
auf die Trägerbacke schieben zu können.
Schieben Sie die Spanneinheit, bestehend aus Spannbacke
(3), Anschlagbacke (2), Spindel (9) und zwei federnden Druck-
stücken (1) von außen auf den Grundträger (5).
Schritt 5
Setzen Sie den Anschlag (8) auf den Grundträger (5), drehen
Sie die Zylinderschrauben (7) der Festigkeitsklasse 12.9 ein
und ziehen Sie die Schrauben mit einem Drehmomentschlüssel
an.

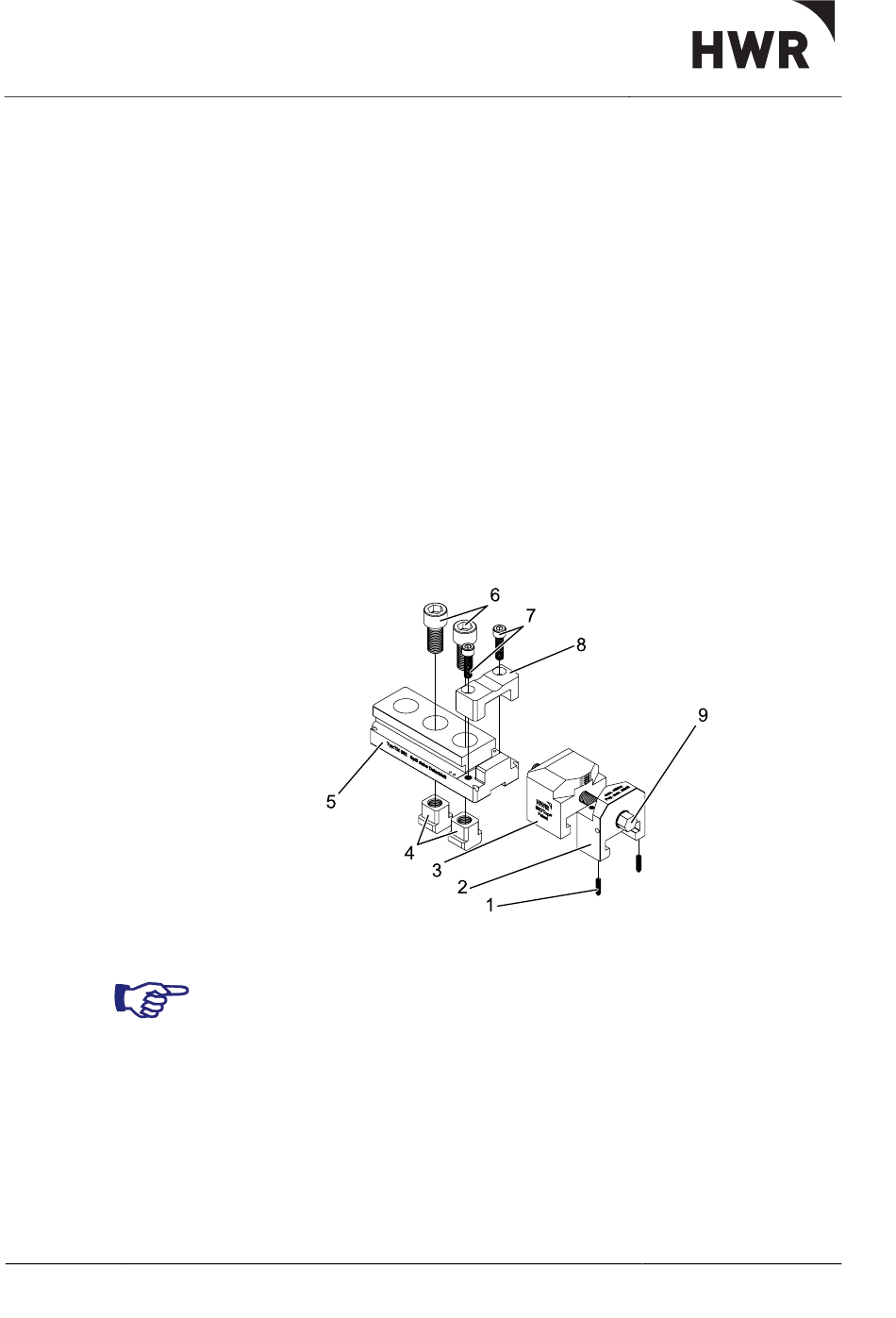

Abb. 3-3: Spannbacken-Montage - kleine Spannfutter
Hinweis
Die Demontage erfolgt in umgekehrter Reihenfolge der Arbeitsschritte 1-5.
Nach der Installation der Hybridspannbacken muss deren Funktion vor In-
betriebnahme geprüft werden. Die beweglichen Spannbacken müssen mit-
tels Spindel leicht verstellbar sein.
