Technische Beschreibung

2 T
ECHNISCHE
2.1 A
LLGEMEINES
2.2 Ü
BERSICHT DER
2.2.1 A
UFBAU

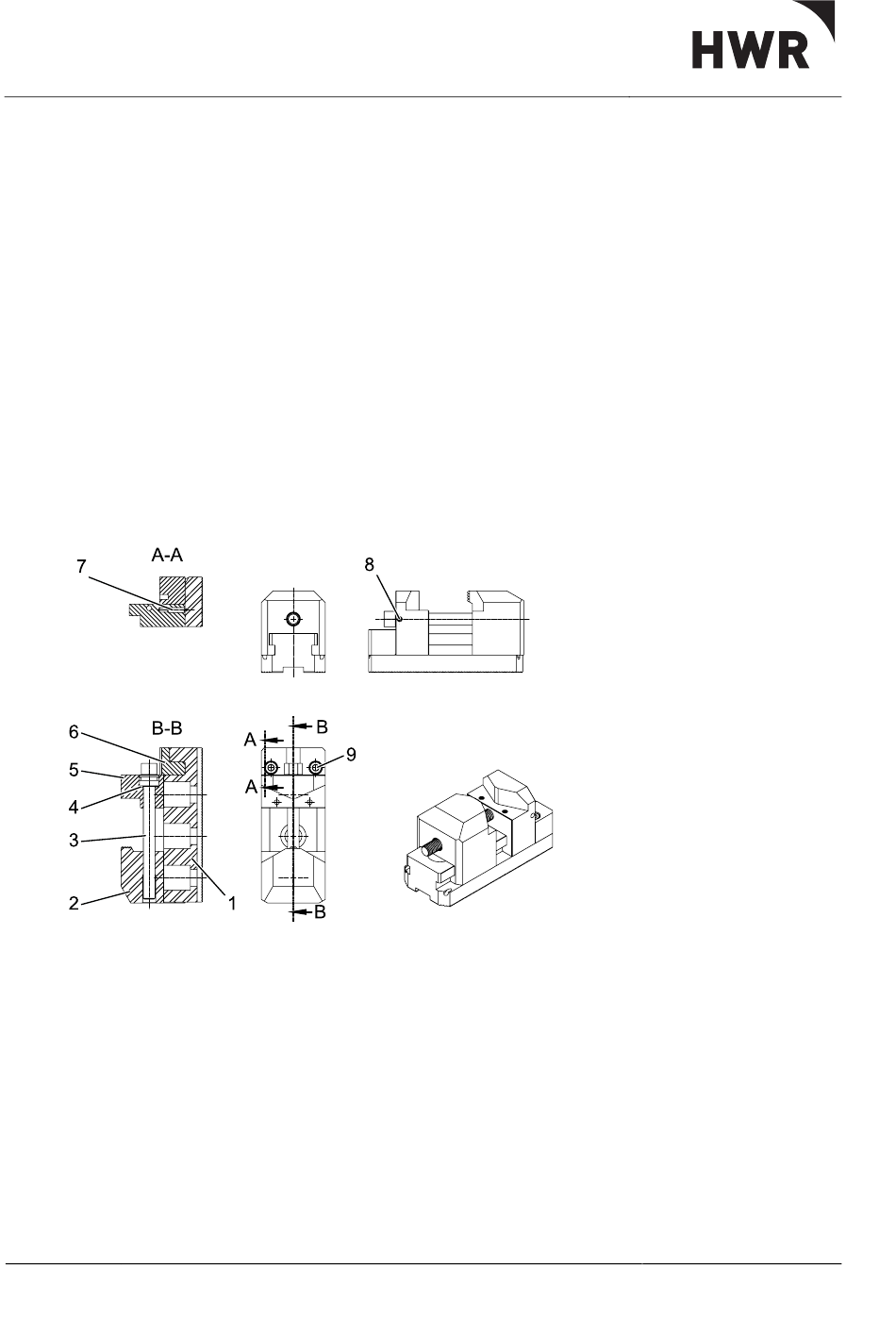

Abb. 2-1: Aufbau der INOTop
Seite 2-1
Ausgabe B
B
ESCHREIBUNG
Die INOTop -Hybridspannbacken sind ausschließlich zum Spannen von
®
Bauteilen zur mechanischen Zerspanung in Drehmaschinen bestimmt (sie-
he auch Kapitel „6" Technische Daten).
Sie eignen sich besonders zum Spannen verformungsempfindlicher Ein-
zelbauteile (z. B. von Rohteilen) und Kleinserien.
Die Hybridspannbacken können auf allen gängigen Spannfuttern montiert
werden.
INOT ® -H
OP YBRIDSPANNBACKEN
-Hybridspannbacken
®
Die INOTop®-Hybridspannbacken sind in den Ausführungen „Verzahnung"
(in metrischer bzw. zolliger Ausführung) und „Kreuzversatz" verfügbar.
INOTop ®
1. Grundträger
2. Spannbacke
3. Spindel
4. Scheibe
5. Anschlagbacke
6. Anschlag
7. federndes Druck-
stück
8. Gewindestifte
9. Zylinderschraube
