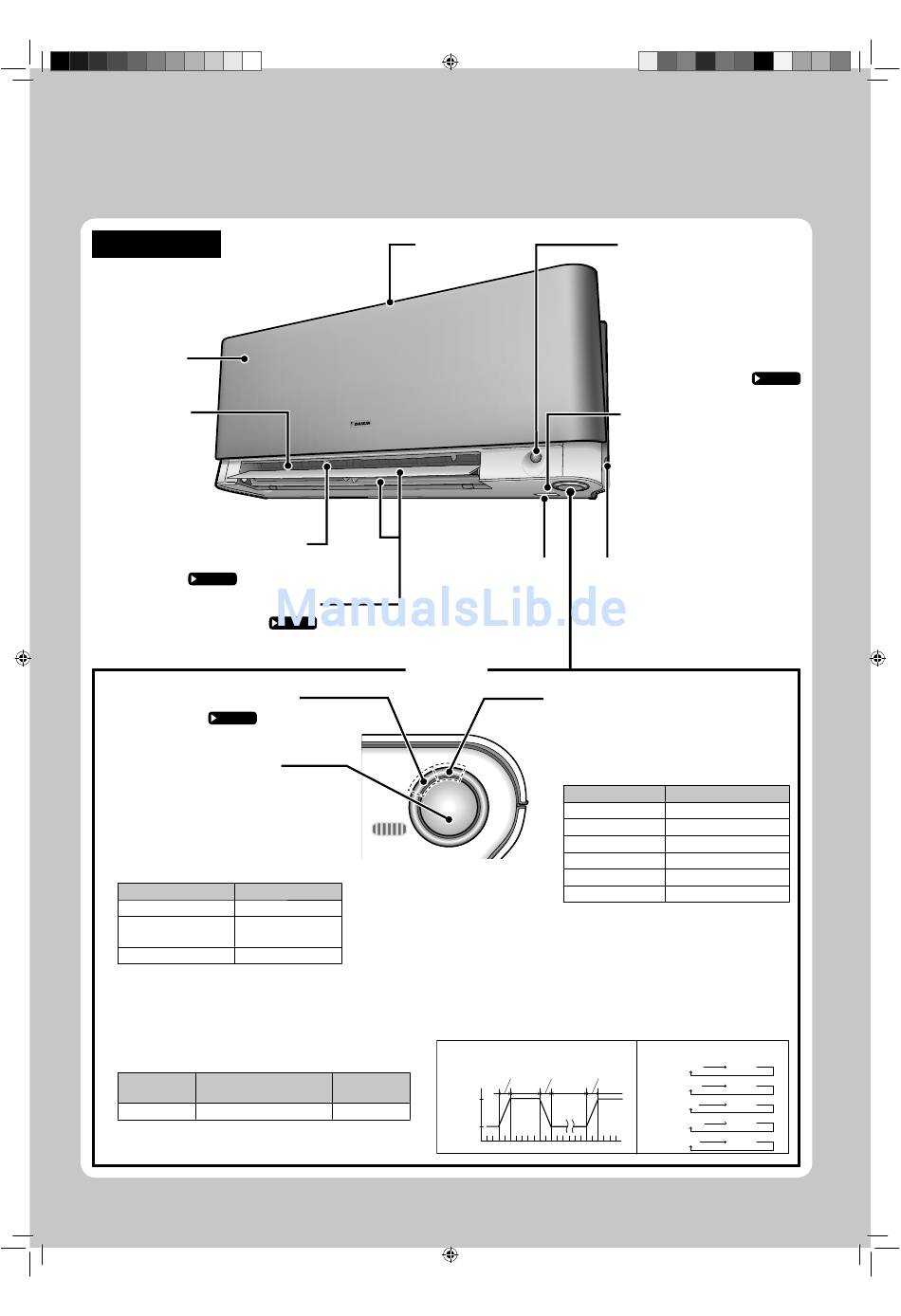

Bezeichnung der Teile
Innengerät
•
Das Innengerät kann anders aussehen.
Frontplatte
Luftauslass
Lamellen (vertikale Flügel)
•
Die Lamellen befi nden sich im Inneren des
Luftauslasses.
Seite 13
Klappen (horizontale Flügel)
Lampe INTELLIGENTES
AUGE (grün)
Seite 16
Signalempfänger und
Innengerät-EIN/AUS-Schalter
Signalempfänger
•
Dieser empfängt Signale von der
Fernbedienung.
•
Wenn das Gerät ein Signal empfängt,
ertönt ein Piepton.
Fall
Betriebsstart
Einstellungen
geändert
Betriebsstopp
Innengerät-EIN/AUS-Schalter
•
Drücken Sie diesen Schalter einmal, um den Betrieb
zu starten.
Drücken Sie ihn erneut, um den Betrieb zu stoppen.
•
Der Betriebsmodus bezieht sich auf die folgende Tabelle.
Modus
Temperatureinstellung
AUTOMATIK
•
Dieser Schalter wird gebraucht, wenn die
Fernbedienung fehlt.
5
02_DE_3P255639-1.indd 5
02_DE_3P255639-1.indd 5
Lufteinlass
Seite 13
Anzeige
Signalton
piep-piep
piep
langer Piepton
Luftstrom-
stärke
25°C
AUTOMATIK
Typenschild
Tafelnase
des Modells
Multi-Monitor-Lampe und
TIMER-Lampe
Multi-Monitor-Lampe
•
Die Lampenfarbe ändert sich je nach
dem Betrieb.
AUTOMATIK
ENTFEUCHTEN
KÜHLEN
GEBLÄSE
Lampe TIMER
•
Wenn Betrieb durch Timer eingestellt worden ist, wechselt die
Farbe der Multi-Monitor-Lampe periodisch zu Orange. Nachdem
sie etwa 5 Sekunden lang in Orange geleuchtet hat, wechselt
die Farbe der Lampe zu der des Betriebsmodus.
Die Multi-Monitor-Lampe schaltet sich zyklisch in Orange ein
und aus, während die Klimaanlage nicht in Betrieb ist.
Farbe der TIMER-Lampe: Für KÜHLEN
2 Sek.
2 Sek.
5 Sek.
3 Min.
Orange
Blau
Sensor für
INTELLIGENTES
AUGE
•
Der Sensor erkennt die
Bewegungen von Personen
und schaltet automatisch
zwischen Normalbetrieb und
Energiesparbetrieb um.
Seite 16
Raumtemperatursensor
•
Dieser Sensor erkennt die
Lufttemperatur im Umfeld
des Geräts.
Betrieb
Multi-Monitor-Lampe
Rot/Blau
Grün
Blau
HEIZEN
Rot
Weiß
TIMER
Orange
Farbe der TIMER-Lampe
ENTFEUCHTEN :
Grün
Orange
2 Sek.
KÜHLEN : Blau
Orange
5 Sek.
HEIZEN : Rot
Orange
GEBLÄSE : Weiß
Orange
Aus
Orange
Stopp :
