3.4

Bedienelemente

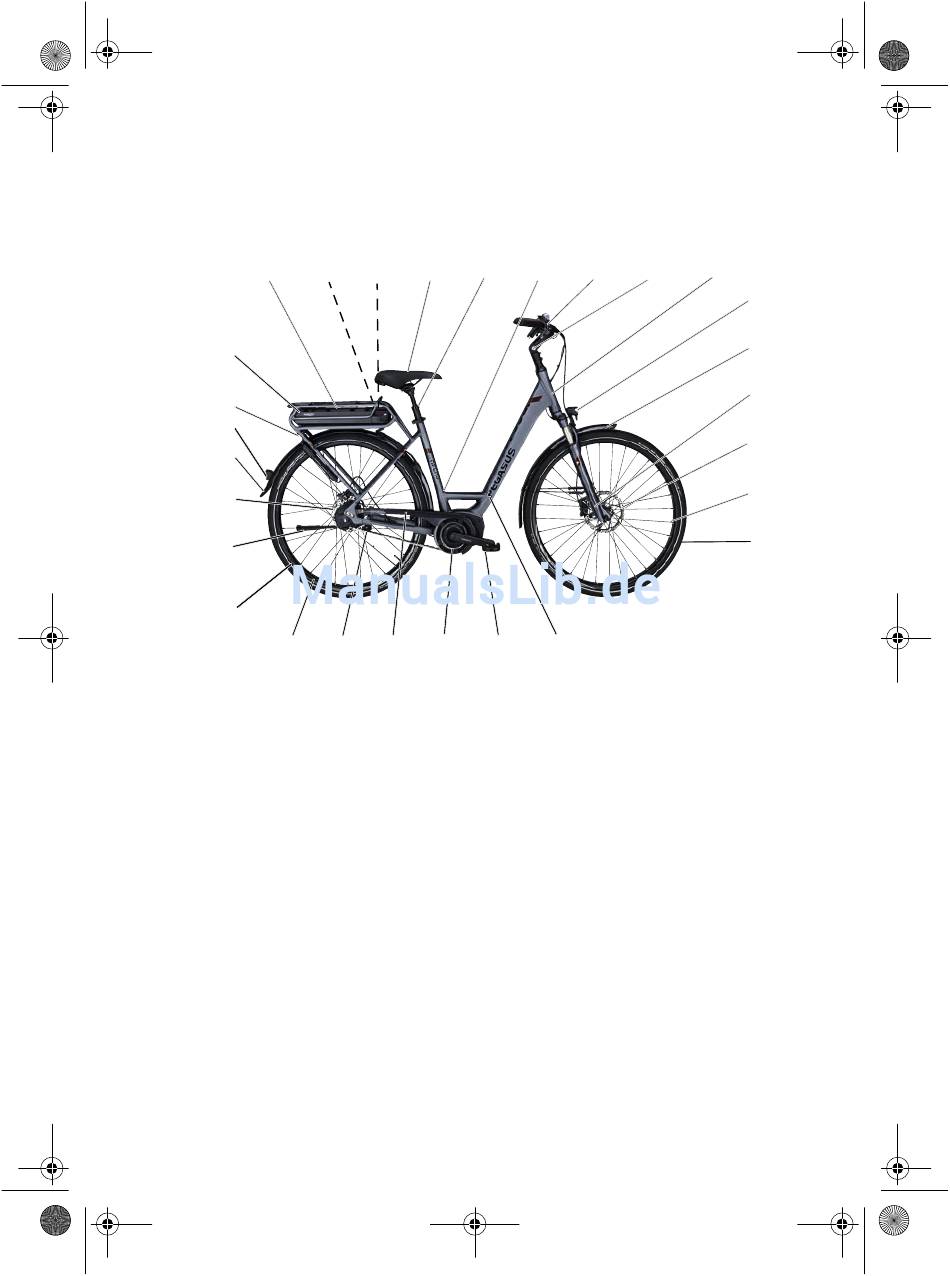

Abbildung 2: Fahrrad von rechts (Beispiel)
15
16
17
18
19
20
21
22
23
1 Reifen vorne
2 Felge vorne
3 Bremse vorne
4 Gabel
5 Radschützer vorne
6 Scheinwerfer
7 Rahmen
8 Vorbau
9 Lenker mit Bildschirm und
Bedienteilen
10 Rahmennummer
11 Sattelstütze
12 Sattel
13 Batterieverriegelung
14 Ladezustandskontrolle
16
14 13 12 11
24 25 26
10 9 8
27 28
15 Gepäckträger
16 Batterie
17 Rücklicht
18 Reflektor
19 Radschützer hinten
20 Bremse hinten
21 Seitenständer
22 Reifen hinten
23 Felge hinten
24 Kette
25 Kettenschutz
26 Motor
27 Pedal
28 Typenschild
7
6
5
4
3
2
1
