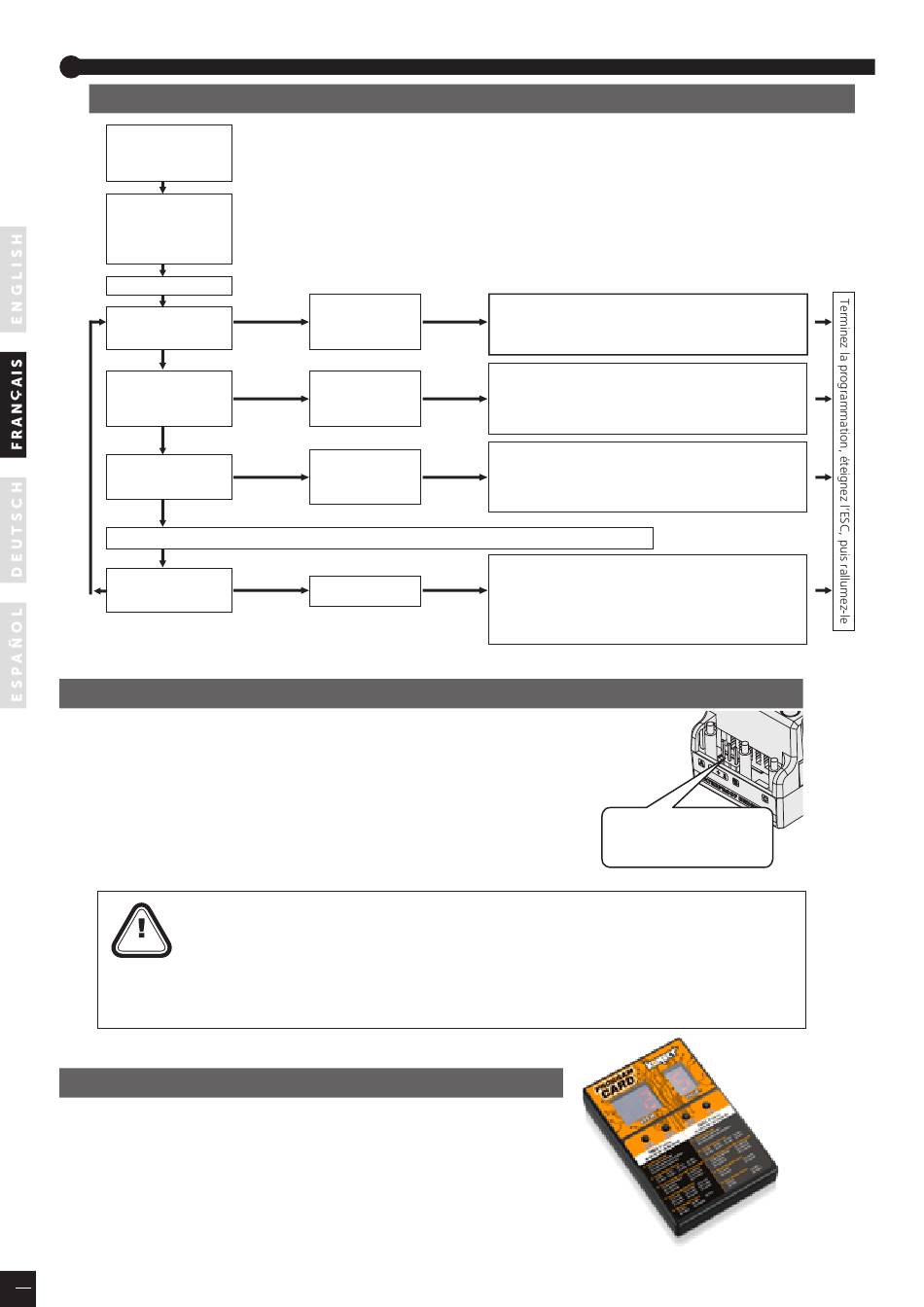

Programmation du contrôleur (ESC)
1. Programmez votre ESC avec le bouton SET
Éteignez l'ESC ;
allumez l'émet-
teur.
Maintenez le
bouton SET
enfoncé et allumez
l'ESC.
La LED rouge clignote
La LED verte
clignote 1 fois
La LED verte
clignote 2 fois
La LED verte
clignote 3 fois
......Les étapes suivantes sont identiques aux étapes précédentes......
La LED rouge
clignote N fois
2. Programmez votre ESC avec une carte de programmation
L'ESC est à l'état éteint. Connectez l'interface de réglage à 3 broches de l'ESC
avec l'interface marquée par - + dans le coin supérieur droit de la carte de
programmation LED, en respectant la polarité, l'aide d'un câble avec un
connecteur JR à chaque extrémité. Ensuite, allumez l'ESC. Après quelques
secondes, tous les paramètres de l'ESC s'affichent. Les boutons "ITEM" et
"VALUE" sur la boîte de programmation permettent de sélectionner rapide-
ment les éléments de programmation et les valeurs de paramètres. Appuyez
sur le bouton "OK" pour enregistrer les nouveaux paramètres dans l'ESC.
• L'interface de programmation utilisée pour connecter la carte de programme est partagée avec le port du
ventilateur, et non avec le câble d'accélérateur.
• Étant donné que la carte de programme prend en charge plusieurs ESCs (contrôleurs de vitesse électro-
ATTENTION
niques), le contenu des étiquettes sur la carte de programme achetée séparément peut ne pas correspondre
exactement aux éléments de paramètres de votre ESC. Veuillez vous référer au tableau des paramètres dans le
manuel de l'ESC lors de la configuration (le numéro affiché dans la fenêtre de gauche de la carte de
programme correspond à l'élément de paramètre, et le numéro affiché dans la fenêtre de droite correspond à
la valeur du paramètre).
16
Après avoir sélectionné
l'élément correspondant,
la LED rouge commence à
clignoter ; le nombre de
clignotements représente
le numéro de l'option
actuelle
Relâchez le
Accédez au
bouton SET
1er élément
"Running Mode"
Relâchez le
Accédez au
bouton SET
2ème élément
"Drag Brake Force"
Relâchez le
Accédez au
bouton SET
2ème élément
"Low-voltage Cutoff"
Relâchez le
bouton SET
Accédez au Nème
élément
Cliquez sur le bouton SET pour choisir
l'option, le nombre de clignotements de la
LED rouge indique le numéro de l'option que
vous allez sélectionner.
Appuyez
sur le
Voyant rouge clignote une fois = 'Avant avec frein'
bouton SET
Voyant rouge clignote deux fois = 'Avant / Arrière
avec frein
Appuyez
sur le Voyant rouge clignote une fois = '0%'
bouton SET
Voyant rouge clignote deux fois = '5%'
Voyant rouge clignote trois fois = '10%'
......
Appuyez
sur le Voyant rouge clignote une fois = 'Désactivé'
bouton SET
Voyant rouge clignote deux fois = '2,6V par cellule'
Voyant rouge clignote trois fois = '2,8V par cellule'
.....
Appuyez
Appuyez sur la touche SET pour choisir la valeur.
sur le
bouton SET
Le nombre de clignotements du voyant rouge
indique le numéro de l'option. (Un clignotement
signifie la 1ère option, deux clignotements
signifient la 2ème option, etc.)
EN OPTION
KN-PROGRAMCARD
Port de branchement
pour ventilateur / carte
de programmation
