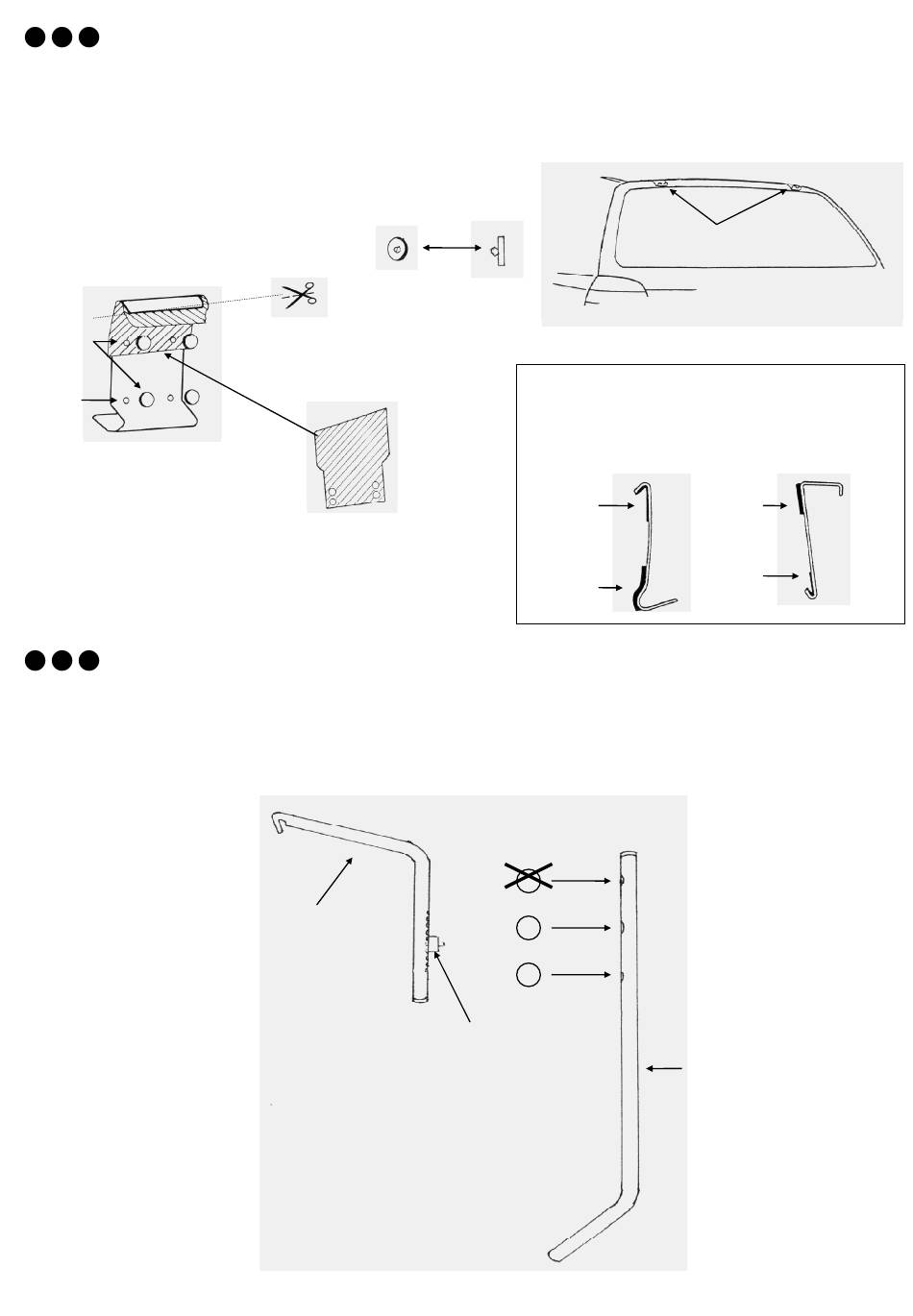

® 1/2 Montage der Befestigungselemente.
Gelochte Winkel:
1
. Befestigen Sie die Gummiformteile (24)
an den oberen Montageelementen (4) gem.
Abb. Die Gummifomteile hierzu evtl. etwas
anfeuchten.
24
4
® 3.1. Montage der Tragarme.
3.1. Stecken Sie die Tragarme (6) mit den Fixierstiften (F) in die angekreuzten Bohrungen der Trägerrohre,
die nicht benötigten Bohrungen der Trägerrohre werden mit den beigefügten Kunststoffstopfen verschlossen.
3.1.
6
F
2. Die Montageelemente (4) werden nun oben in die
Heckklappe eingehängt und ausgerichtet.
Ungelochte Winkel:
Obere und untere Montageelemente mit
Gummiformteilen bekleben.
1 mm
2 mm
1 mm
2 mm
1
4
