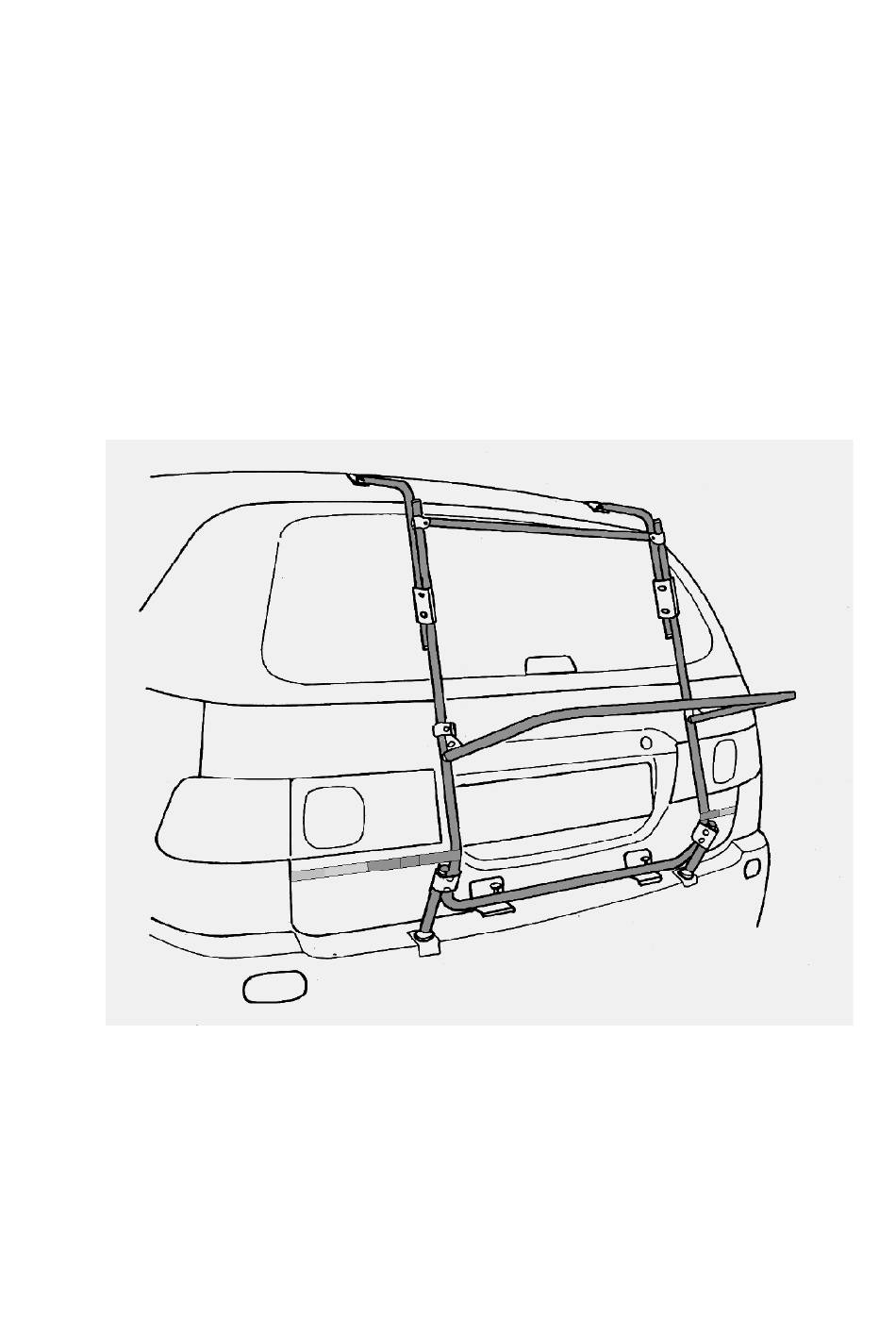

- Seite 1 Montageanleitung Heckträger für Art.Nr. 872702 Toyota Previa Zuladung bis 60 kg STAND: 04/00 F-18...
- Seite 2 • Bitte vor Montagebeginn die gesamte Montageanleitung durchlesen und den Lieferumfang kontrollieren. • Bevor die oberen und die unteren Montageelemente eingehängt werden, muß die Heckklappe gründlich gereinigt werden. Zur fachgerechten Montage benötigen Sie folgendes Werkzeug: Zwei 10er Ring- oder Maulschlüssel. Einen 13er Ring- oder Maulschlüssel.
- Seite 3 ® 1/2 Montage der Befestigungselemente. Gelochte Winkel: 2. Die Montageelemente (4) werden nun oben in die Heckklappe eingehängt und ausgerichtet. . Befestigen Sie die Gummiformteile (24) an den oberen Montageelementen (4) gem. Abb. Die Gummifomteile hierzu evtl. etwas anfeuchten. Ungelochte Winkel: Obere und untere Montageelemente mit Gummiformteilen bekleben.
- Seite 4 ® 3.2./ 3.3./ 3.4. Montage der Tragarme. 3.2. 3.3. 3.4. 3.2. Der Fixierstift (F) ist werkseitig in die richtige 3.3. Danach umschließen Sie die verbundenen 3.4. Die Trägerlänge ist jetzt fahrzeugspezifisch Position eingepreßt. Die Lochposition sollte unter Rohre mit den Klemmbacken (8) gem. Abb, genau angepasst.
- Seite 5 ® 4/5 Montage des Trägers. 5. Anschließend verspannen Sie die unteren Montageelemente Trägergestell. (1) Hierzu drehen Sie die Rändelmuttern (13) so fest an, bis das 4. Befestigen Sie die Gummiformteile (24) an Trägerrohr auf den unteren den unteren Montageelementen gem. Abb. Montageelementen aufliegt.
- Seite 6 ® 7 Montage des Lastenrahmens. 7. Befestigen Sie den Lastenrahmen (2) mit Hilfe der dafür vorgesehenen Schellen (15) am Trägergestell (1). Der Lastenrahmen ist in der Höhe verstellbar. Achten Sie beim Beladen mit Fahrrädern darauf, daß die Heckleuchten und das Kennzeichen nicht verdeckt werden.
- Seite 7 Lastenrahmenhalter Der Lastenrahmenhalter ist in der Höhe verstellbar. Verwenden Sie im hinteren Bereich den nicht lösbaren Kabelbinder. Im vorderen Bereich wird der wiederlösbare Kabelbinder eingesetzt. Zum Lösen bitte auf den Riegel drücken ( siehe Abb.) Zum Lösen drücken...
