DEN ANTRIEBSRIEMEN EINSTELLEN
Sollten die Pedale beim Treten rutschen, obwohl der
Widerstand auf den höchsten Grad eingestellt ist, müs-
sen Sie vielleicht den Antriebsriemen einstellen.
Bevor Sie den Antriebsriemen einstellen können, müs-
sen Sie zuerst den Stromadapter herausziehen.
Siehe Montageschritt 16 auf Seite 13. Mithilfe eines
Flachschlitz-Schraubendrehers hebeln Sie die Schutz-
abdeckung (75) und die Schutzabdeckungskappe
(118) los.
Siehe Montageschritt 15 auf Seite 13. Entfernen Sie
die rechte äußere und die rechte innere Schenkelabde-
ckung (69, 83).
Siehe Montageschritt 12 auf Seite 11. Entfernen
Sie den rechten Pedalarm (58) vom rechten Pendel-
schenkel (60).

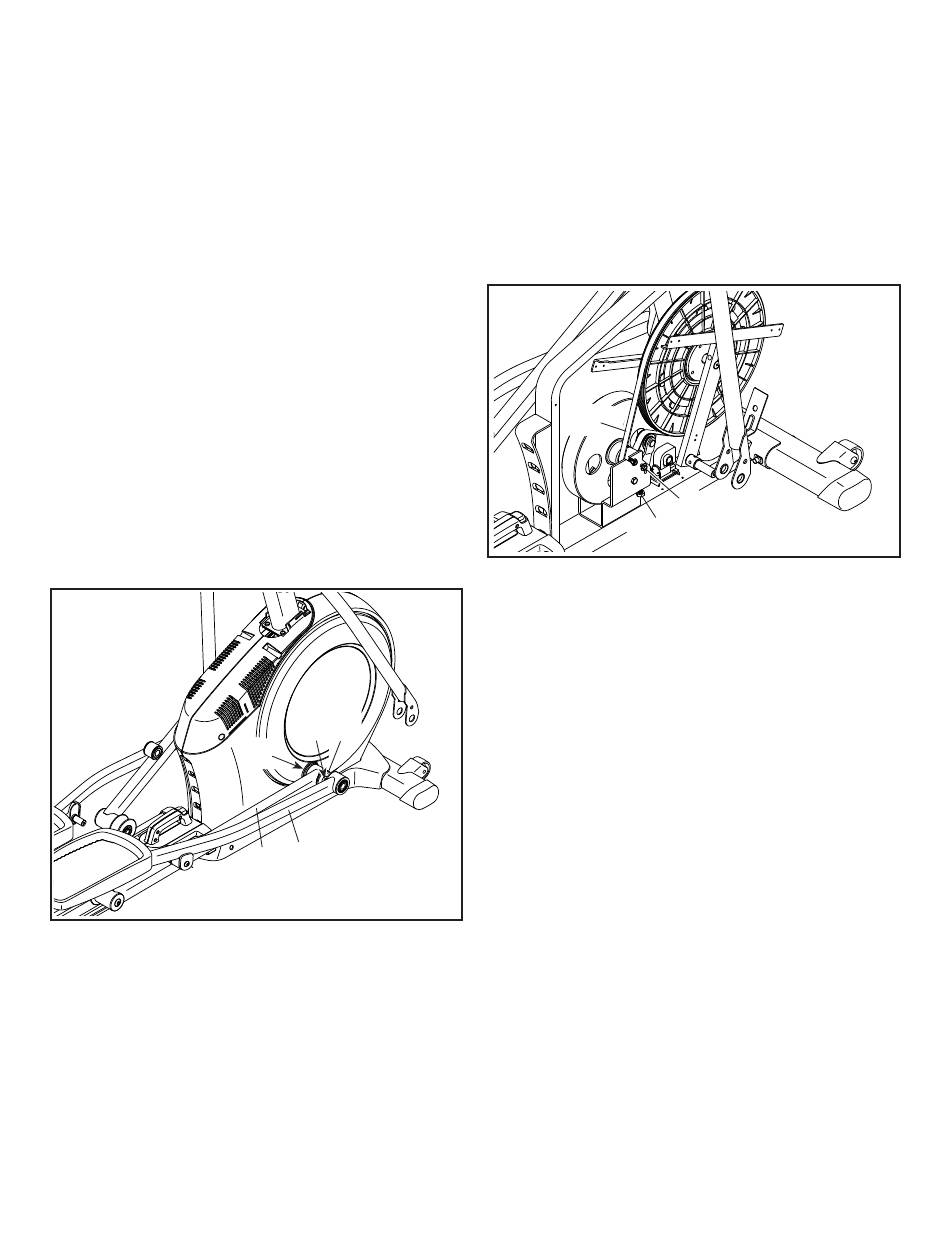

Als Nächstes entfernen Sie die M8 x 16mm Schraube
(95) und die Achsenabdeckung (53) vom rechten
Kurbelarm (20). Dann entfernen Sie vorsichtig den
rechten Rollenarm (59) und den rechten Pedalarm (58)
vom Ellipsentrainer.
95
53
20
58
59
Siehe EXPLOSIONSZEICHNUNG C auf Seite 35.
Identifizieren Sie den linken und den rechten Schutz
(73, 74). Entfernen Sie die M4 x 19mm Schrauben
(5) und die M4 x 48mm Schraube (107) vom linken
und rechten Schutz. Dann entfernen Sie den rechten
Schutz.
Als Nächstes finden und lockern Sie die Spannrol-
lenschraube (89). Als Nächstes ziehen Sie die Rie-
men-Einstellschraube (91) an, bis der Antriebsriemen
(113) straff ist. Dann ziehen Sie die Spannrollen-
schraube wieder fest.
113
Dann befestigen Sie wieder die Teile, die Sie entfernt
haben, und stecken Sie den Stromadapter ein.
26
89
91
