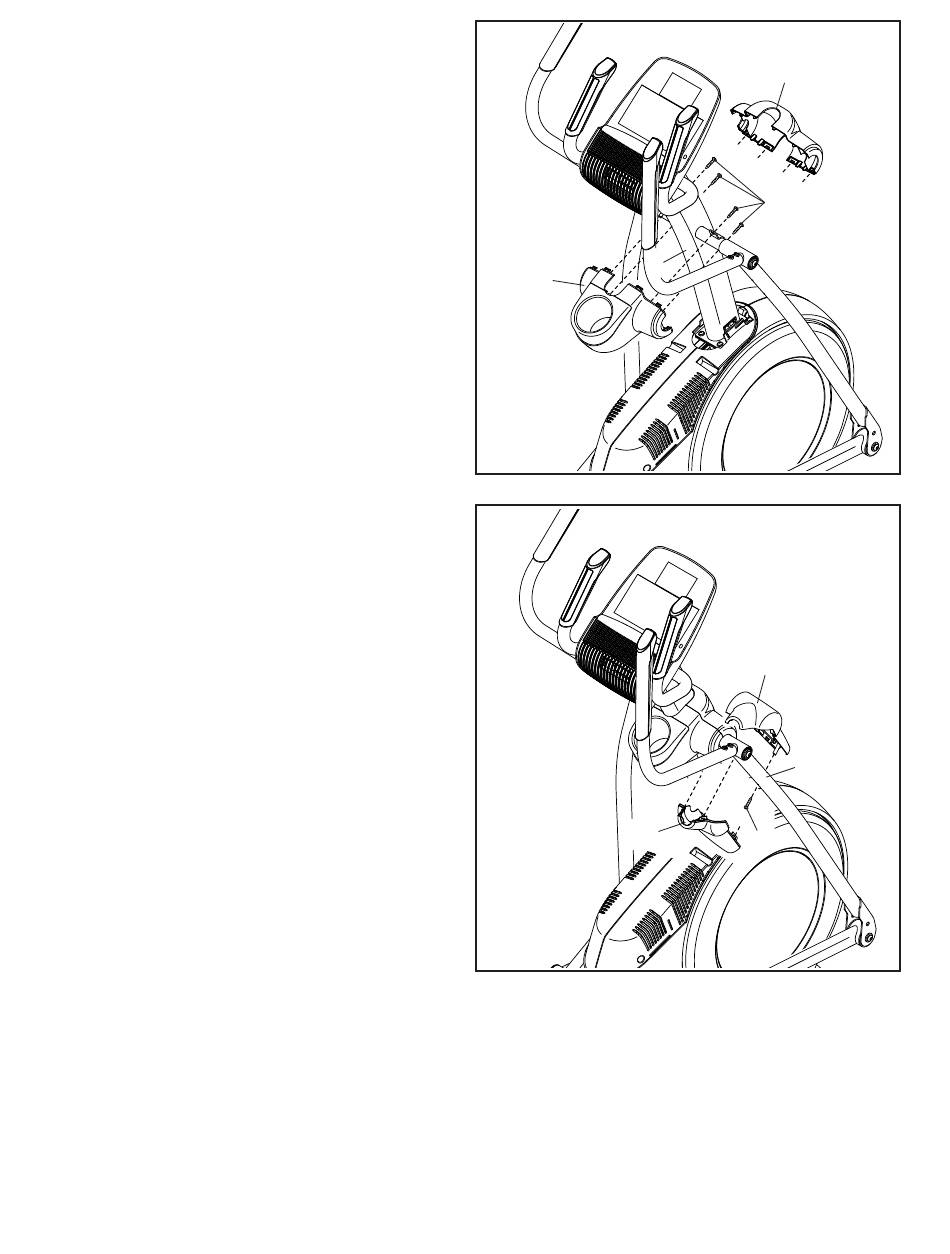

13. Richten Sie die hintere Pfostenabdeckung (81)
wie abgebildet aus.
Befestigen Sie die hintere Pfostenabdeckung
(81) mit vier M4 x 16mm Schrauben (101)
am Pfosten (4). Drehen Sie zunächst alle
Schrauben lose ein, dann ziehen diese fest.
Als Nächstes richten Sie die vordere Pfostenab-
deckung (117) wie abgebildet aus.
Befestigen Sie die vordere Pfostenabdeckung
(117) um den Pfosten (4), indem Sie diese auf
die hintere Pfostenabdeckung (81) drücken.
14. Identifizieren Sie die rechte vordere Pendelgriff-
Abdeckung (65) und richten diese wie abgebildet
aus.
Befestigen Sie die rechte vordere Pendelgriff-
Abdeckung (65) mit einer M4 x 16mm Schraube
(101) am rechten Pendelschenkel (60).
Als Nächstes identifizieren Sie die rechte hintere
Pendelgriff-Abdeckung (66) und richten diese
wie abgebildet aus.
Befestigen Sie die rechte hintere Pendelgriff-
Abdeckung (66) um den rechten Pendelschenkel
(60), indem Sie diese auf die rechte vordere
Pendelgriff-Abdeckung (65) drücken.
Wiederholen Sie diesen Schritt auf der ande-
ren Seite des Ellipsentrainers.
13
81
14
66
12
117
101
4
65
60
101
