1.3
Serverseitige Einstellungen
Zur Konfiguration der Modbus-Schnittstelle müssen Sie sich vorher als Techniker 1 bzw. Netadmin
anmelden. Menü → Login → gültiges Passwort eingeben
Bei einer erfolgreichen Anmeldung wird im Menü Netzwerk dieses Icon zusätzlich eingeblendet.
Die Einstellungen können nun unter Menü → Einstellungen → System → Netzwerk → Fernzugriff Modbus
TCP vorgenommen werden.
Der Modbus TCP Default Port 502 ist werkseitig vergeben. Bei Bedarf kann dieser an die
Netzwerkarchitektur des Systems angepasst werden. Zudem muss die IP-Adresse der SPS eingetragen
werden. Nur die hier vergebene IP-Adresse ist autorisiert und kann auf das System zugreifen. Es ist darauf
zu achten, dass unter dem Menüpunkt Einstellungen → System → Netzwerk → Konfiguration die
Netzwerkschnittstelle definiert wurde.
Beispiel
IP-Adresse der SPS
Wird der Server aktiviert, erscheint ein blaues MB-Symbol in der Statusleiste. Wird eine Verbindung
seitens der SPS aufgebaut, färbt sich das Symbol grün.
30.08.2016

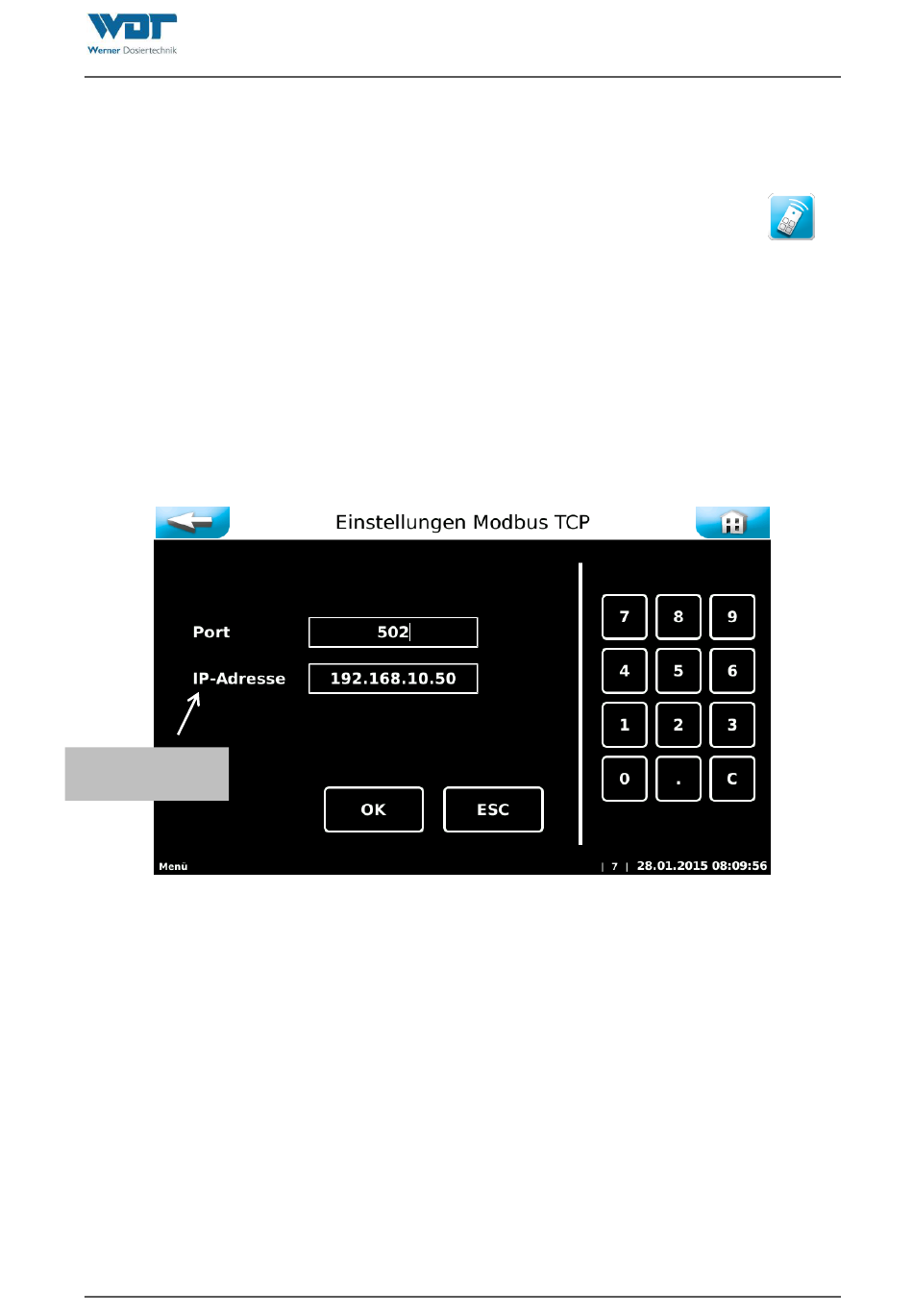

Abbildung 2: MODBUS - Einstellungen
CPR Touch
Modbus TCP
Seite 2 von 19
