Sensortec EDIZIOdue RFE07 Kurzanleitung

Raumfühler für die Unterputzmontage mit Temperatur, Feuchte, CO
im Feller EDIZIOdue
Am Raumsensor stehen optional Bedienelemente wie
ein Sollwertgeber, Taster/LED und ein Stufenschalter
A-0-1-2-3 zur Verfügung.
* Volatile Organic Compounds (flüchtige organische Verbindungen)
** Markenhinweis: EDIZIOdue
*** HW V4/FW 3.xx
Bestellnummer
Messgrösse Temperatur
Temperatur und Feuchte
Luftqualität CO2 (Kohlendioxid)
Luftqualität CO2, Temperatur und Feuchte
Luftqualität VOC Mischgas (Flüchtige organische Verbindungen) RAQE07
Luftqualität VOC, Temperatur und Feuchte
Luftqualität CO2 und VOC
Luftqualität CO2 und VOC, Temperatur und Feuchte
Bedienung ohne Bedienoption
Sollwertgeber (Poti)
Präsenztaste/LED Anzeige
Sollwertgeber (Poti) und Präsenztaste/LED Anzeige
Stufenschalter A-0-1-2-3
Sollwertgeber (Poti) und Stufenschalter A-0-1-2-3
Präsenztaste/LED Anzeige und Stufenschalter A-0-1-2-3
Sollwertgeber (Poti), Präsenztaste/LED Anzeige und Stufenschalter A-0-1-2-3
Bus ®
Saia PCD S-Bus von Saia-Burgess Controls AG
Version
Beispiele:
- einfacher Temperaturfühler mit S-Bus:
- Luftqualitätsfühler CO2, VOC mit Stufenschalter und S-Bus:

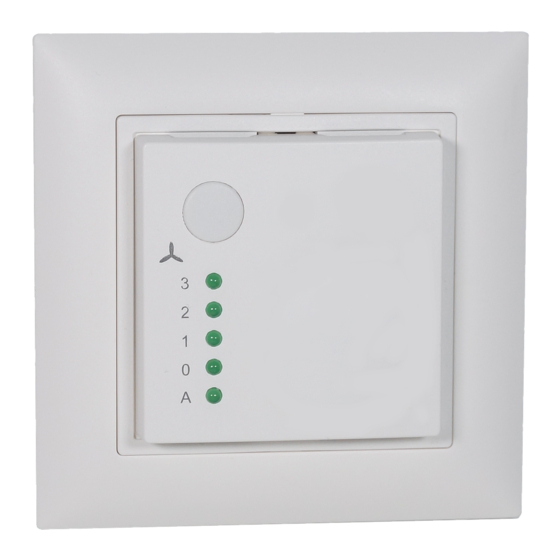

S2-S5 Stufenschalter
Standardmässig hat der Stufenschalter S2-S5 die
folgenden LED Positionen und Beschriftungen:
LED S5 S4
(Beschriftung)
3 ●
2 ● ●
1 ● ●
0 ● ●
A ● ●
Andere Beschriftung und LED Positionen auf Kundenwunsch
möglich.
Standardmässig hat die Ampelfunktion folgende
Schwellwerte:
Messbereich CO
[ppm]
2
ab 1400
1000 bis 1399
0 bis 999
sensortec AG | Länggasse 13 | 3280 Murten
Tel. +41 (0)32 312 70 00
info@sensortec.ch | www.sensortec.ch
® Design** mit RS-485/S-Bus
® sowie das dazugehörige Logo sind geschützte Handelsmarken der Firma Feller AG, Horgen
S3 S2 A
(Ampelfunktion)
●
● ● ●
● ● ●
●
A
(Ampelfunktion)
●
●
●
Feldgeräte für die Gebäudeautomation
Ein analoger Ausgang (AO) 0 ... 10 VDC und ein
universaler Eingang (UI) 0 ... 10 VDC oder 0/24 VDC sind
auf Anfrage erhältlich.
Typ
RFE07
RHTE07
RACE07
RACTHE07
RAQTHE07
RACQE07
RACQTHE07
RFE07-SB V2
RACQTHE07 S5-SB V2
Massbild
26 mm 14 mm
und VOC*
2
Version 2.1***
Bedienung Bus Version
Leer lassen
P
TL
PTL
S5
P-S5
TL-S5
PTL-S5
-SB
V2
88 mm
RxxE07-SB V2.1
09.01.2024
1/6
