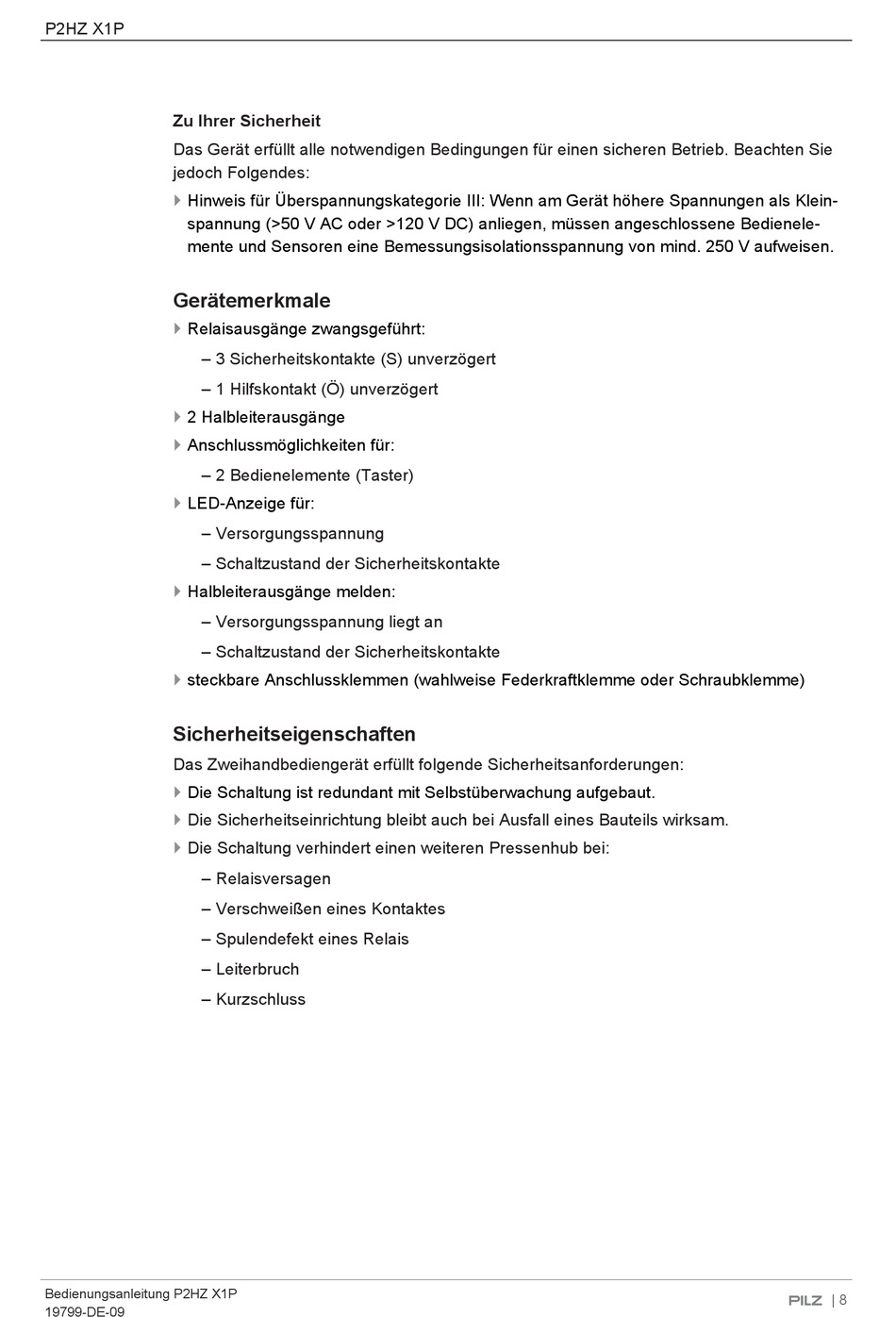

P2HZ X1P
Zu Ihrer Sicherheit
Das Gerät erfüllt alle notwendigen Bedingungen für einen sicheren Betrieb. Beachten Sie
jedoch Folgendes:
}
Hinweis für Überspannungskategorie III: Wenn am Gerät höhere Spannungen als Klein-
spannung (>50 V AC oder >120 V DC) anliegen, müssen angeschlossene Bedienele-
mente und Sensoren eine Bemessungsisolationsspannung von mind. 250 V aufweisen.
Gerätemerkmale
} Relaisausgänge zwangsgeführt:
– 3 Sicherheitskontakte (S) unverzögert
– 1 Hilfskontakt (Ö) unverzögert
}
2 Halbleiterausgänge
}
Anschlussmöglichkeiten für:
– 2 Bedienelemente (Taster)
}
LED-Anzeige für:
– Versorgungsspannung
– Schaltzustand der Sicherheitskontakte
}
Halbleiterausgänge melden:
– Versorgungsspannung liegt an
– Schaltzustand der Sicherheitskontakte
} steckbare Anschlussklemmen (wahlweise Federkraftklemme oder Schraubklemme)
Sicherheitseigenschaften
Das Zweihandbediengerät erfüllt folgende Sicherheitsanforderungen:
}
Die Schaltung ist redundant mit Selbstüberwachung aufgebaut.
}
Die Sicherheitseinrichtung bleibt auch bei Ausfall eines Bauteils wirksam.
} Die Schaltung verhindert einen weiteren Pressenhub bei:
– Relaisversagen
– Verschweißen eines Kontaktes
– Spulendefekt eines Relais
– Leiterbruch
– Kurzschluss
